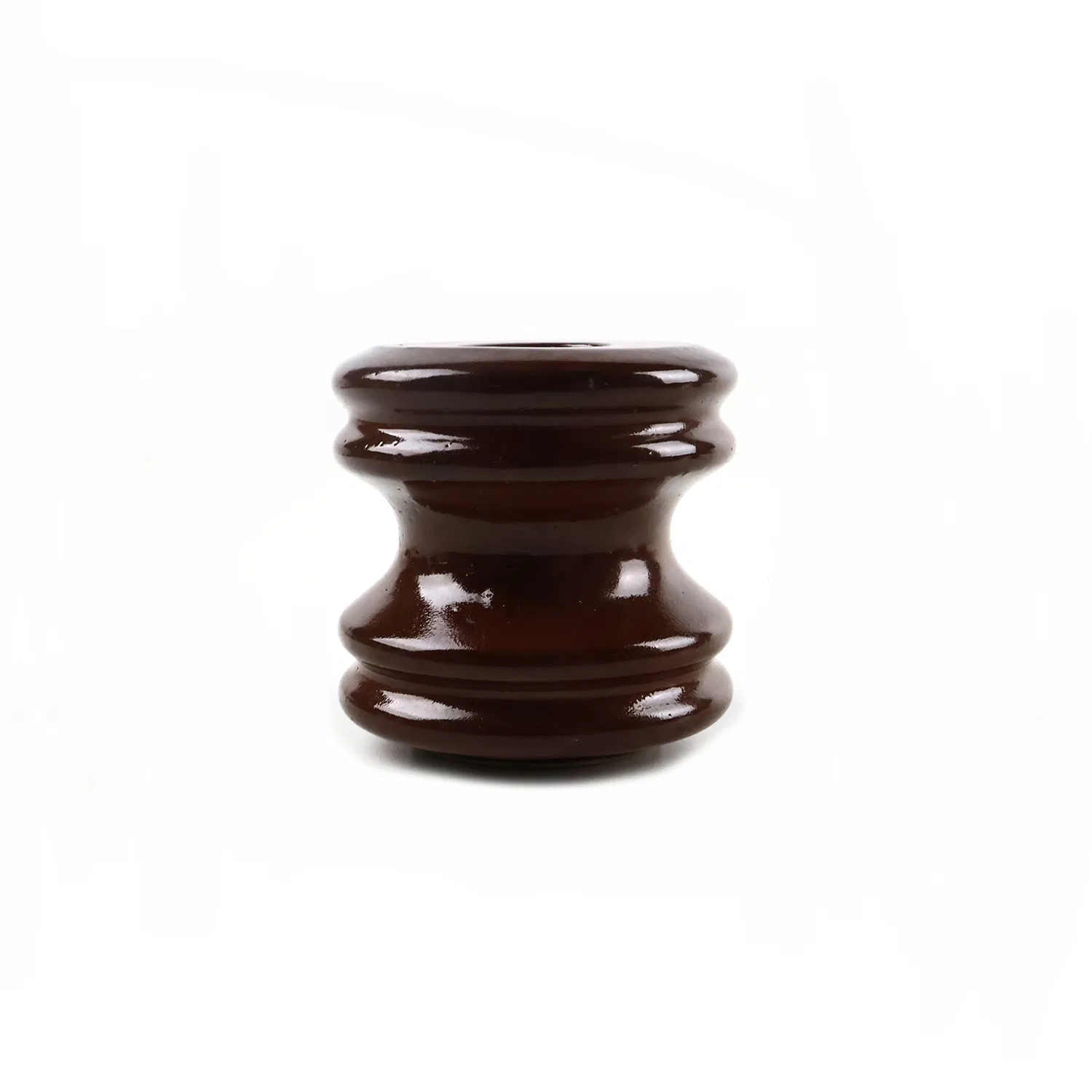

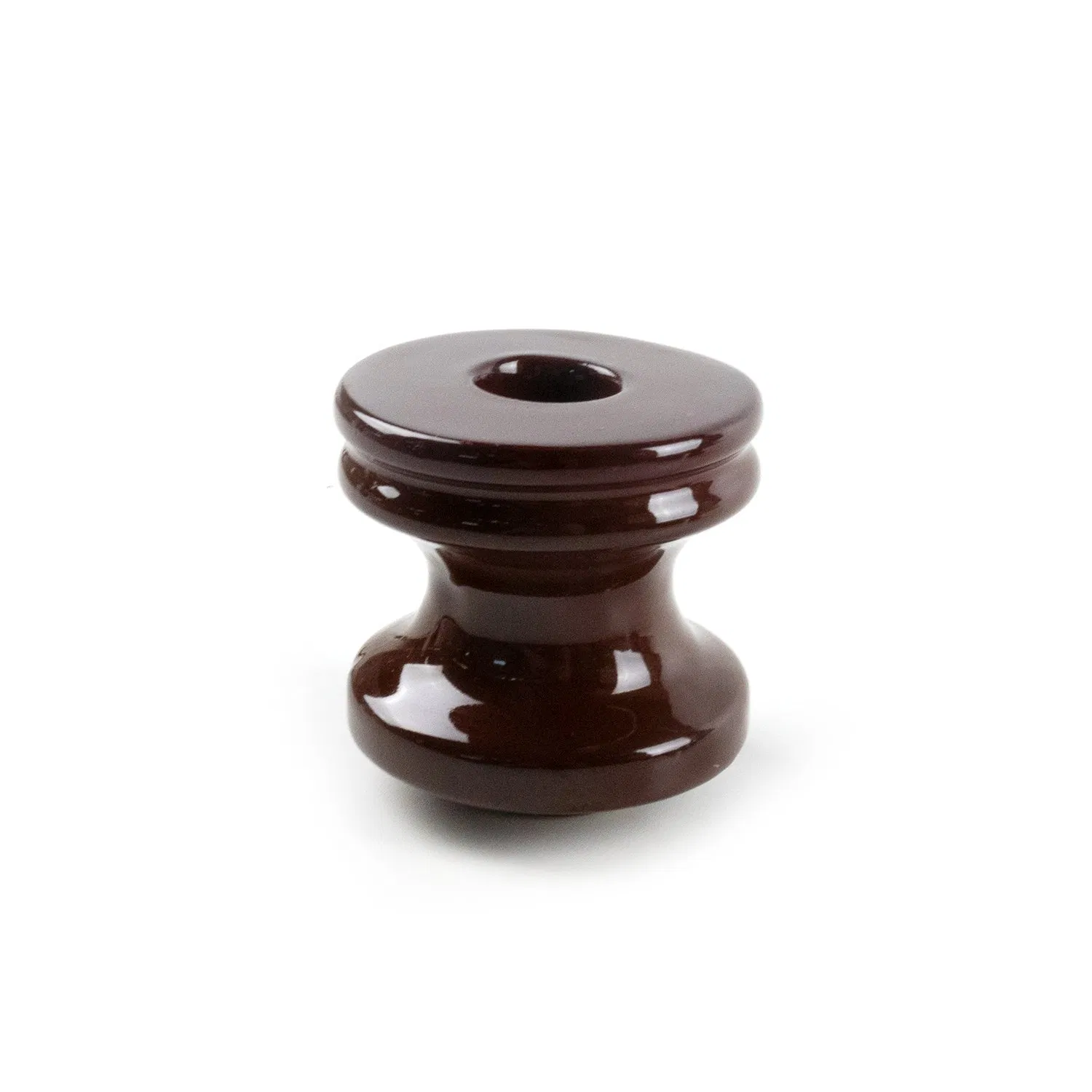

| AISLANTES DE CARRETE | ANSI | ||||||
| Tipo | 53-1 | 53-2 | 53-3 | 53-4 | 53-5 | ||
| Carga de filado mecánica,kN | 8,9 | 13,3 | 17,8 | 20 | 26,7 | ||
| Frecuencia de potencia de destello seco, kV | 20 | 25 | 25 | 25 | 35 | ||
| Frecuencia de potencia Wet Flashover, KV | Vertical, kV | 8 | 12 | 12 | 12 | 18 | |
| Horizontal, kV | 10 | 15 | 15 | 15 | 25 | ||
| Dimensiones, mm | Altura | 54 | 76 | 81 | 76 | 105 | |
| Diámetro | 57 | 79 | 76 | 105 | 102 | ||
| Diámetro del cuello | 45 | 45 | 45 | 73 | 73 | ||
| Diámetro de taladro | 18 | 18 | 18 | 18 | 18 | ||
| Radio de ranuras | 11 | 18 | 11 | 16 | 11 | ||
| Peso neto,kgs | 0,2 | 0,55 | 0,6 | 1,1 | 1,16 | ||

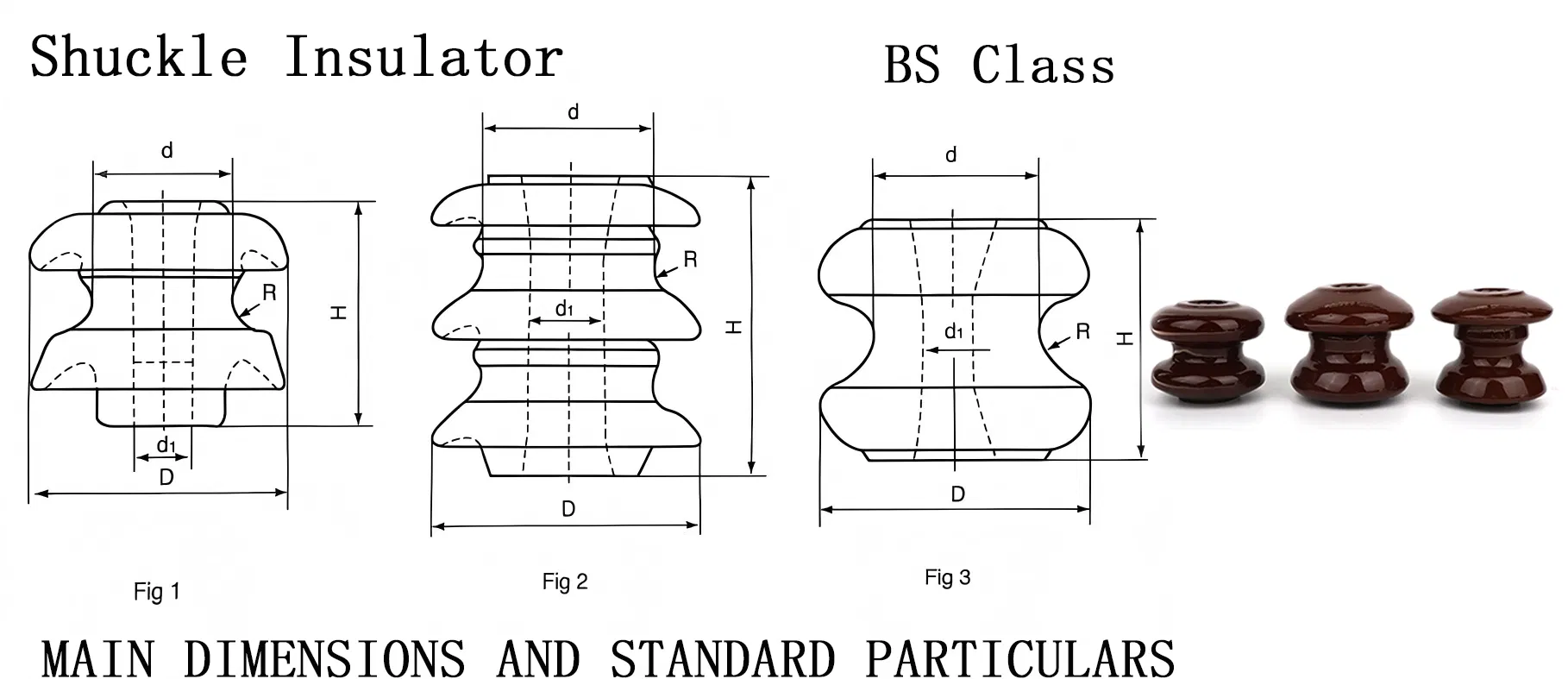

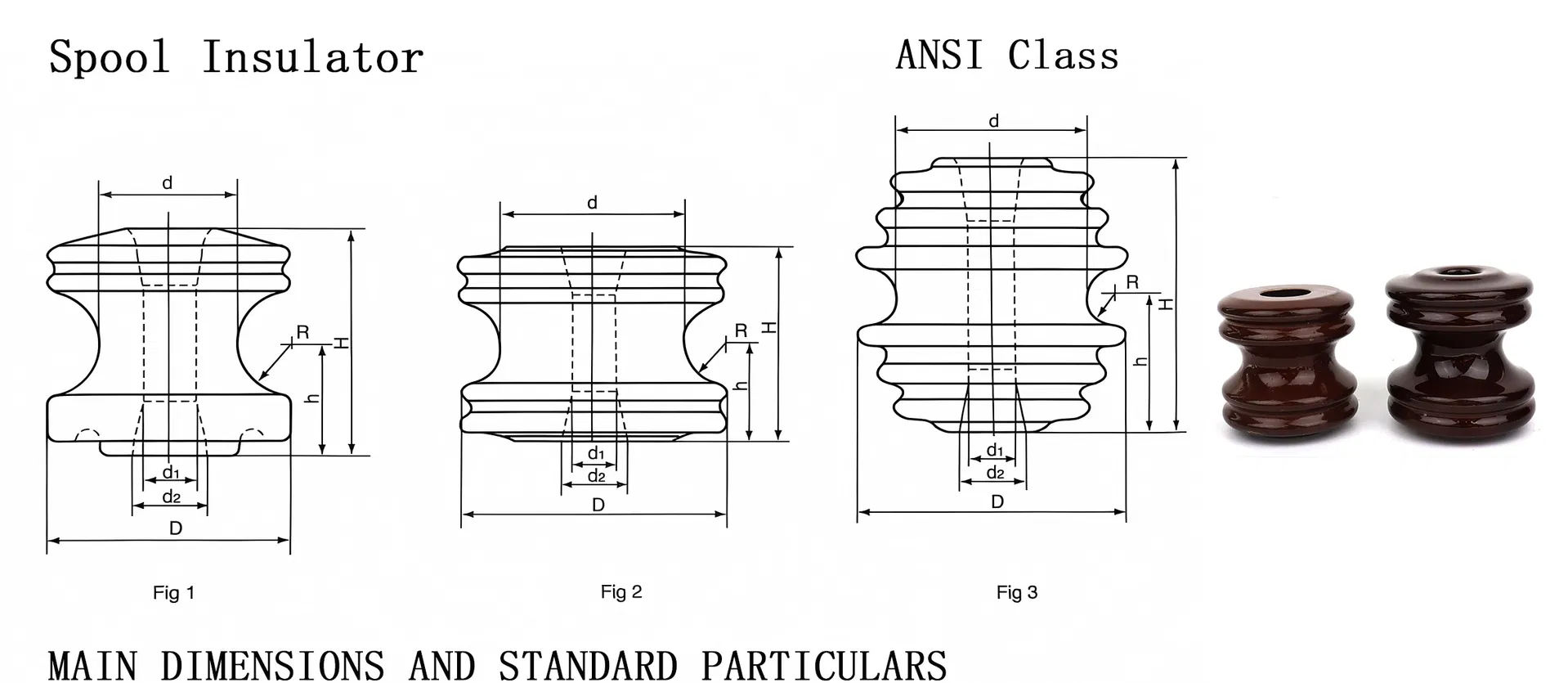

| Fig | 2 | 1 | 1 | 3 | 3 | 3 | |||
| Clase BS | ED-2(C) | ED-2(D) | ED-2(B)1 | 1617 | 1618-1 | 1618-2 | |||
| Dimensiones principales mm | H | 80 | 76 | 76 | 65 | 75 | 75 | ||
| D | 80 | 89 | 89 | 76 | 89 | 89 | |||
| d | 50 | 48 | 48 | 46 | 55 | 55 | |||
| di | 22 | 21 | 17,5 | 17,6 | 17 | 17 | |||
| R | 6 | 10 | 10 | 9 | 12,5 | 12,5 | |||
| Carga mecánica defectuosa (kN) | 13 | 12 | 12 | 9 | 10 | 13 | |||
| Tensión de destello mínima | Potencia-frequeney | Seco (kv) | 25 | 25 | 25 | 20 | 20 | 25 | |
| Húmedo (kv) | 15 | 12 | 12 | 9 | 9 | 12 | |||
| Peso (kg) | 0,50 | 0,50 | 0,50 | 0,4 | - | - | |||
