| Modelo no | Dimensiones | Resistencia a fallos mecánicos de piezas cerámicas No menor que (kN) |
Tensión de frecuencia de potencia (kv) | Peso (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h | D | d | D1 | D2 | R | Destello seco | El flash húmedo | |||
| ED-1 | 90 | 46 | 100 | 95 | 50 | 22 | 12 | 12 | 22 | 10 | 0,8 |
| ED-2 | 75 | 38 | 80 | 75 | 42 | 20 | 10 | 10 | 18 | 9 | 0,5 |
| ED-3 | 65 | 34 | 70 | 65 | 36 | 16 | 8 | 8 | 16 | 7 | 0,25 |
| Modelo no | Tensión nominal (KV r.M.) |
Dimensiones mm | Tensión de frecuencia de potencia No inferior a (kV r.M.) |
Resistencia a fallos mecánicos No menor que (kN) |
Peso Kg |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | D | D1 | D2 | R | Destello seco | El flash húmedo | Desglose | ||||
| E-10 | 10 | 175 | 180 | 70 | 26 | 12 | 60 | 32 | 78 | 15 | 3,5 |
| E-6 | 6 | 145 | 150 | 68 | 26 | 12 | 50 | 26 | 65 | 15 | 1,8 |
| E-1 | - | 180 | 150 | 74 | 26 | 12 | 45 | 27 | 78 | 20 | 4,0 |
| E-2 | - | 150 | 130 | 72 | 26 | 12 | 38 | 23 | 65 | 20 | 2,2 |

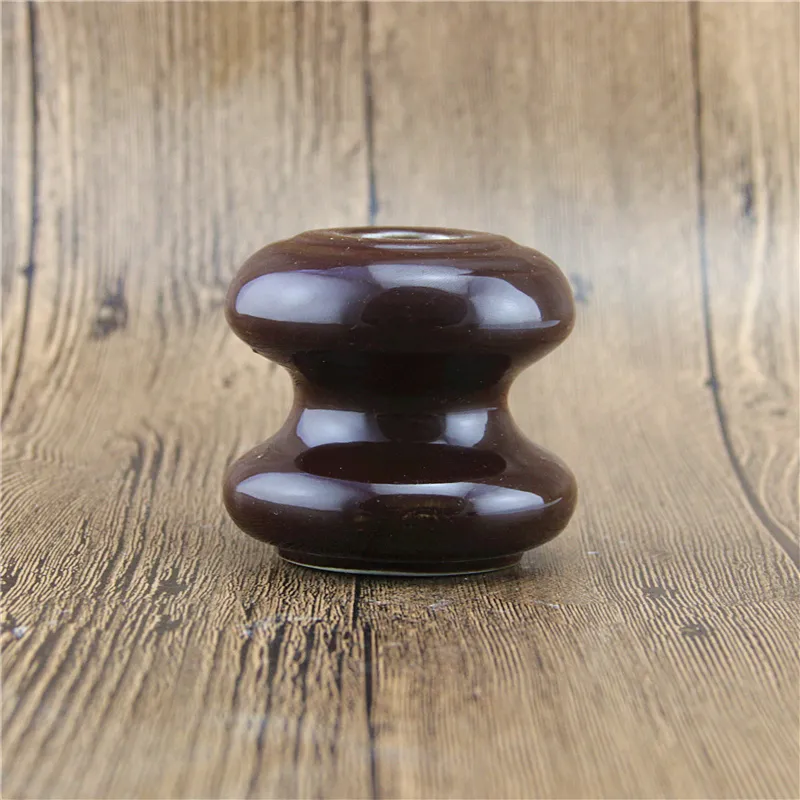

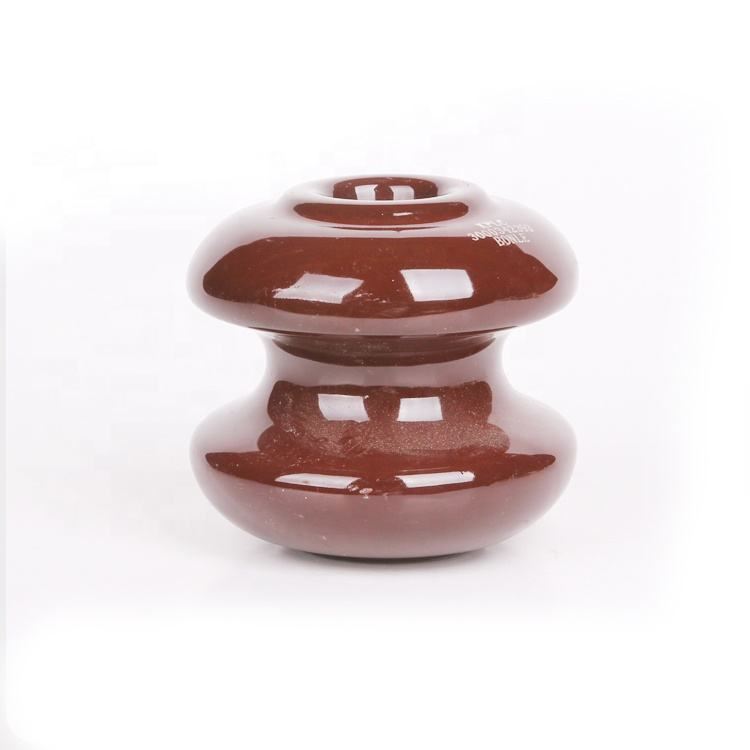

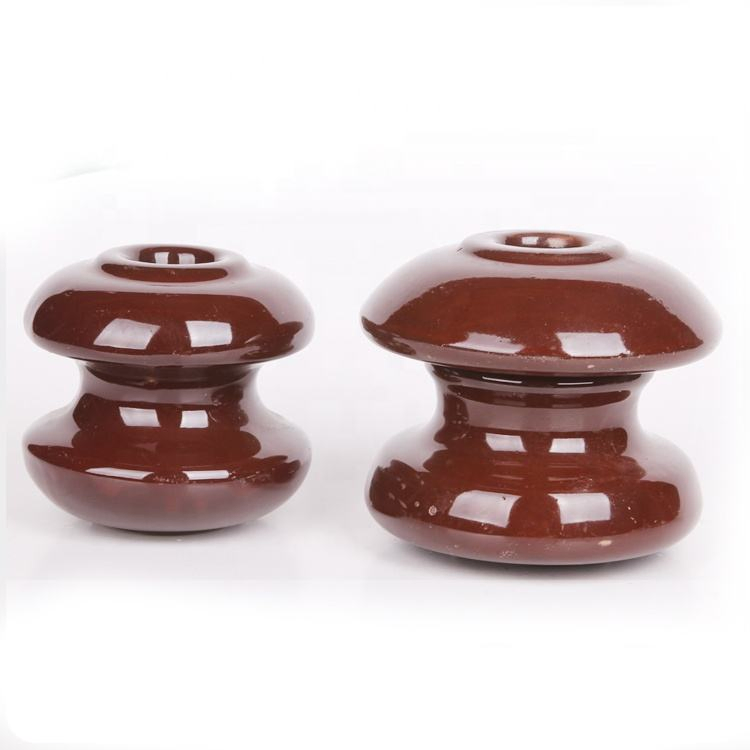

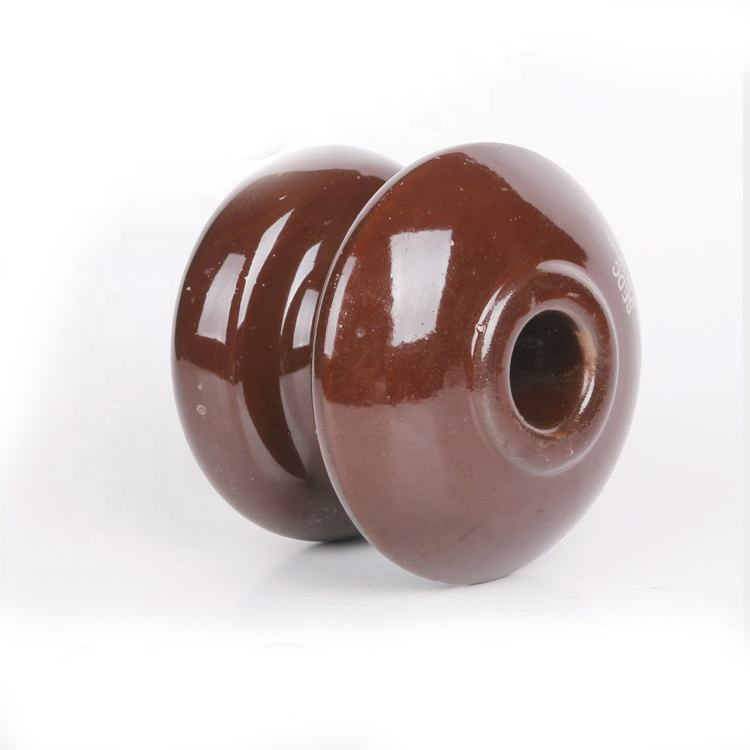

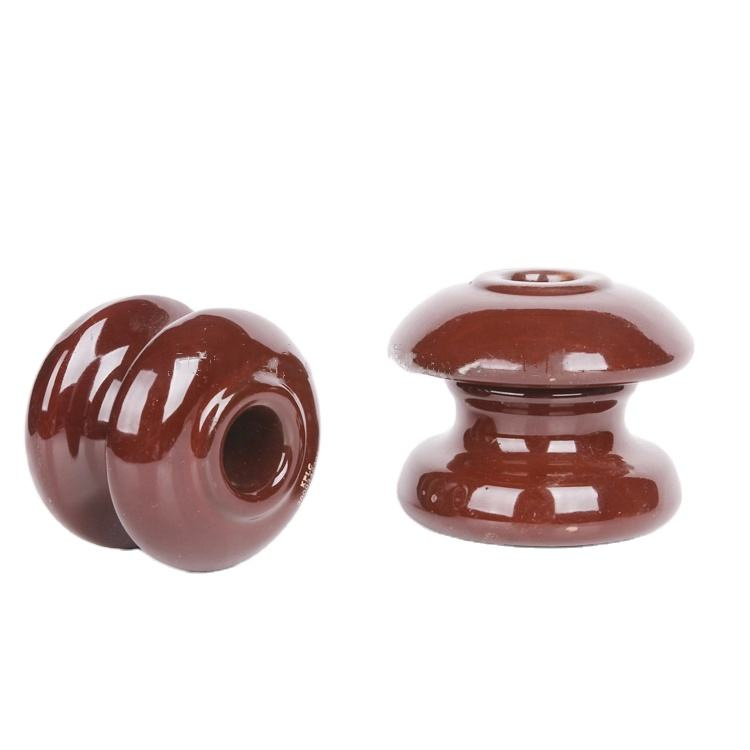

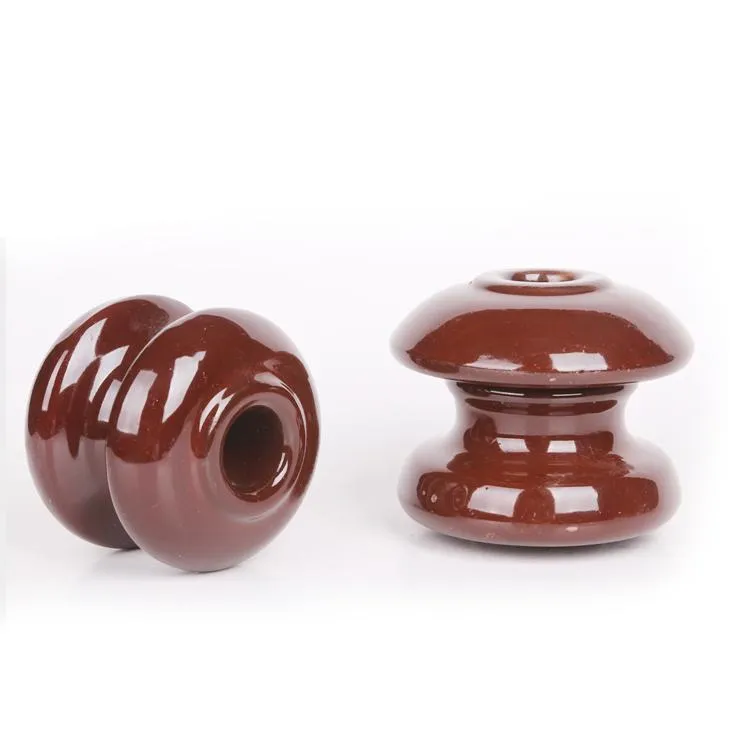

El aislador de grillete es adecuado para la transmisión aérea y el terminal de la línea de distribución, y fijado en la varilla de tensión o el poste angular para soportar conductores y desempeñar un papel en el aislamiento.
Como parte de las cuerdas de ajuste eléctrico, se utiliza un aislante de grillete de porcelana para simplificar la estructura de ajuste. Se utiliza normalmente en 400V líneas.

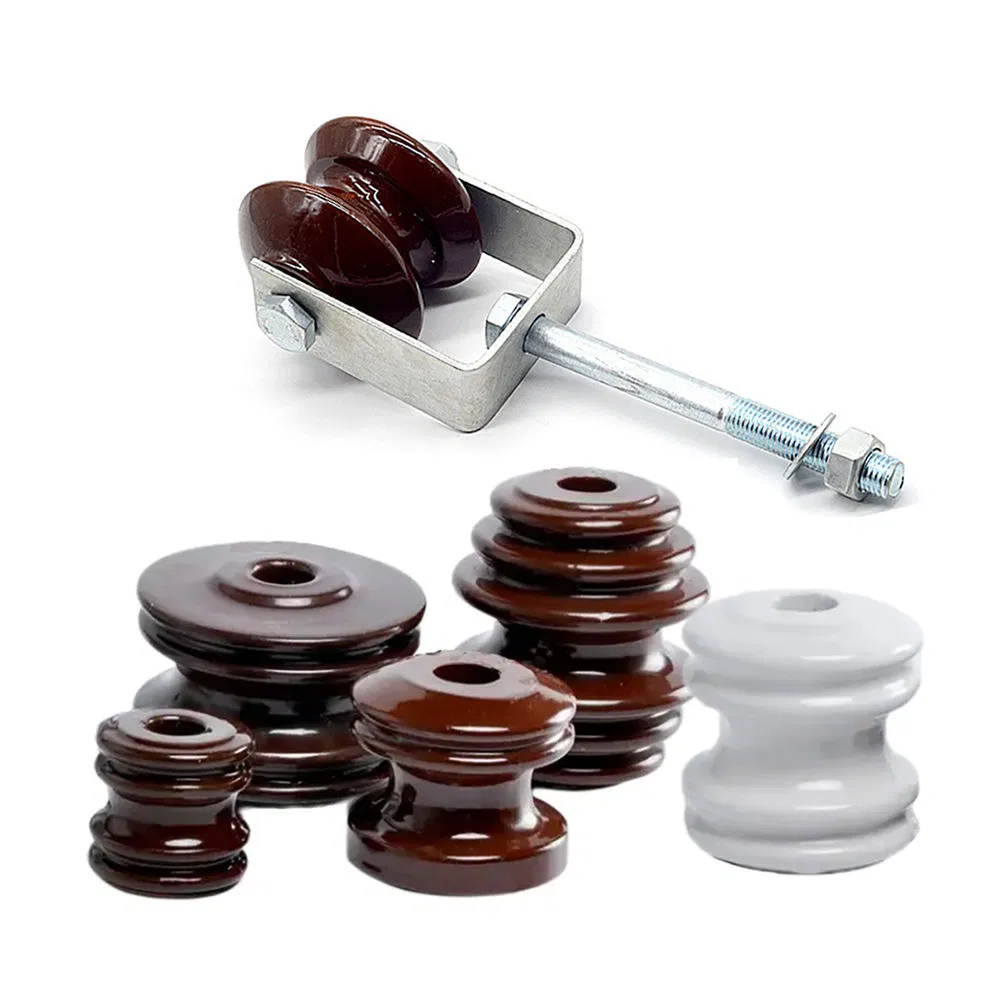

Es un tipo de aislante de baja tensión que normalmente se monta con pernos alterados, bastidores secundarios o hendidas secundarias para proporcionar aislamiento a los conductores en el polo.
El aislante de grillete incluye un conductor dentro de la ranura y se fija mediante un cable de unión suave. Normalmente se instalan horizontal o verticalmente en líneas de transmisión de baja tensión.
La mayoría de ellos están hechos de porcelana, pero algunos están hechos de polímero.

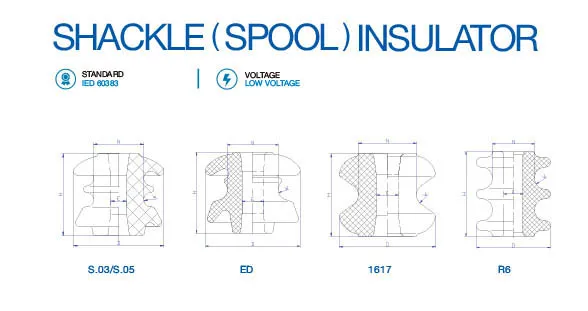

| Tipo DE CLASE BS | ED-2 | ED-2B | ED-3 | 1617 | ||
|---|---|---|---|---|---|---|
| Fallo de carga mecánica, kN | 10 | 12,5 | 8 | 15 | ||
| Tensión de destello de frecuencia de potencia, kV | Seco, kV | 18 | 23 | 16 | 20 | |
| Húmedo, kV | 9 | 12 | 7 | 9 | ||
| Dimensiones, mm | Altura | 75 | 76 | 65 | 65 | |
| Diámetro | 80 | 86 | 70 | 76 | ||
| Diámetro del cuello | 42 | 48 | 36 | 46 | ||
| Diámetro de taladro | 20 | 21 | 16 | 17,5 | ||
| Radio de ranuras | 10 | 10 | 8 | 9 | ||
| Peso neto, kgs | 0,4 | 0,48 | 0,25 | 0,4 | ||
¿Dónde puedo comprar aisladores de grilletes de alta calidad?
La mejor manera es de un fabricante confiable en China.
El fabricante y el proveedor deben disponer de los recursos y la capacidad adecuados para suministrar los mejores aislantes de grillete para las líneas aéreas.
También debe comprobar lo que otras personas están diciendo sobre los aislantes de un fabricante en particular. Esto es posible leyendo revisiones del aislante de grillete.
