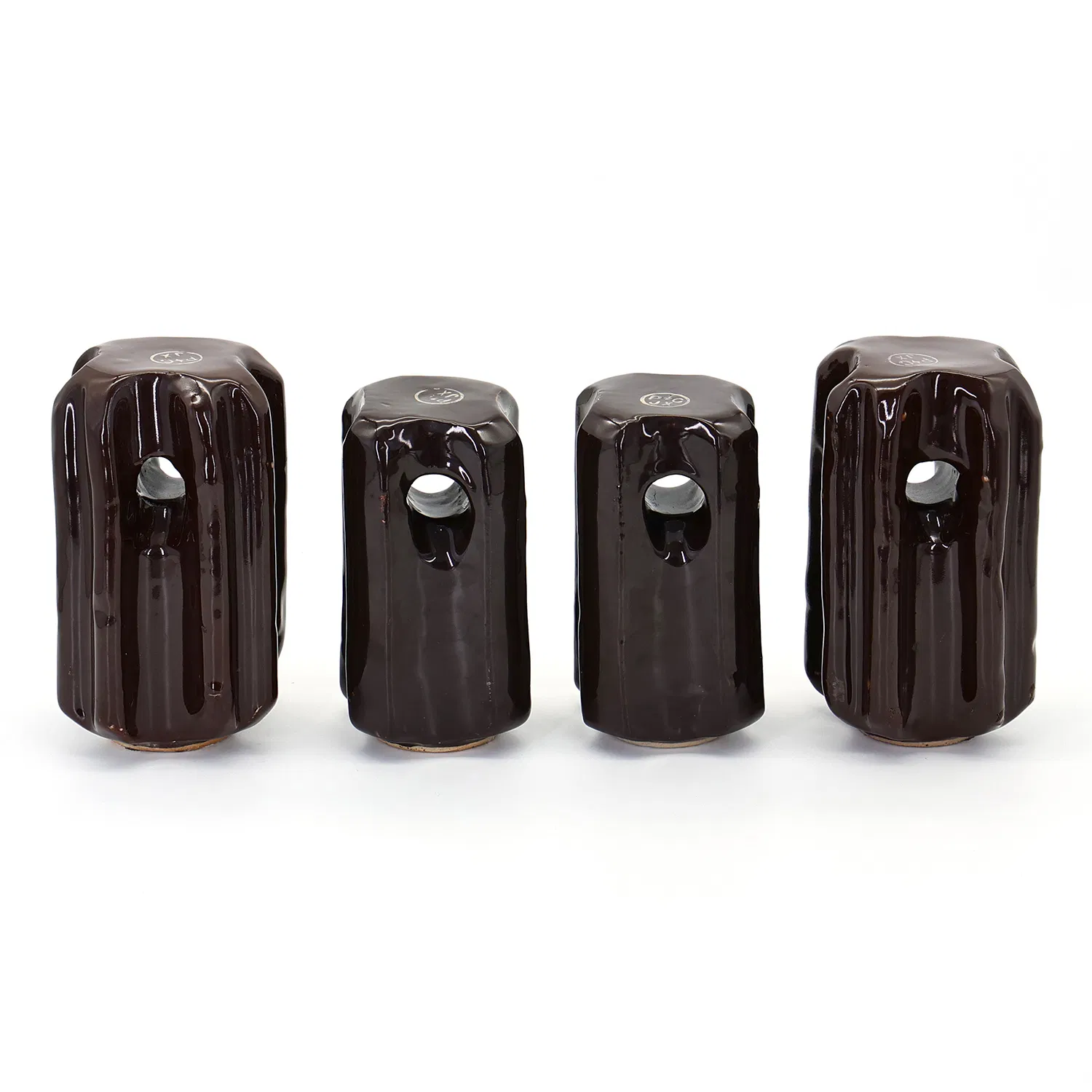

54-4 Aislador Cerámico Eléctrico de Porcelana para Estrés Aisladores de Estay

1 / 5

54-4 Aislador Cerámico Eléctrico de Porcelana para Estrés Aisladores de Estay

Personalización:	Disponible
Aplicación:	Bajo Voltaje
Material:	Porcelana

Enviar consulta

Descripción del Producto

Visión General
Descripción del producto
Detalle del producto
Nuestras ventajas
Perfil de la empresa
Exposición

Visión General - Información Básica

No. de Modelo: 54 Strain Rod

Estructura: Aislador de Suspensión

Tipo: aislante

Uso: Transmisión de energía de alta tensión

Método de conexión: Tipo Trough

Tamaño portante: 70KN

Certificación: CE, ISO9001

Color: marrón

Resistencia tracción: 89kn

Muestra: Muestra disponible

Estándar: ANSI

Tipo de montaje: A través del agujero

Tensión nominal: 11kv

Superficie: suave

Nombre producto: Aislante de porcelana chico

Modelo: ANSI54-1, 54-2, 54-3, 54-4

OEM: Aceptado

Paquete: Cajas de madera

Especificación: 1000*1000*1000

Código HS: 8546209090

Descripción del producto

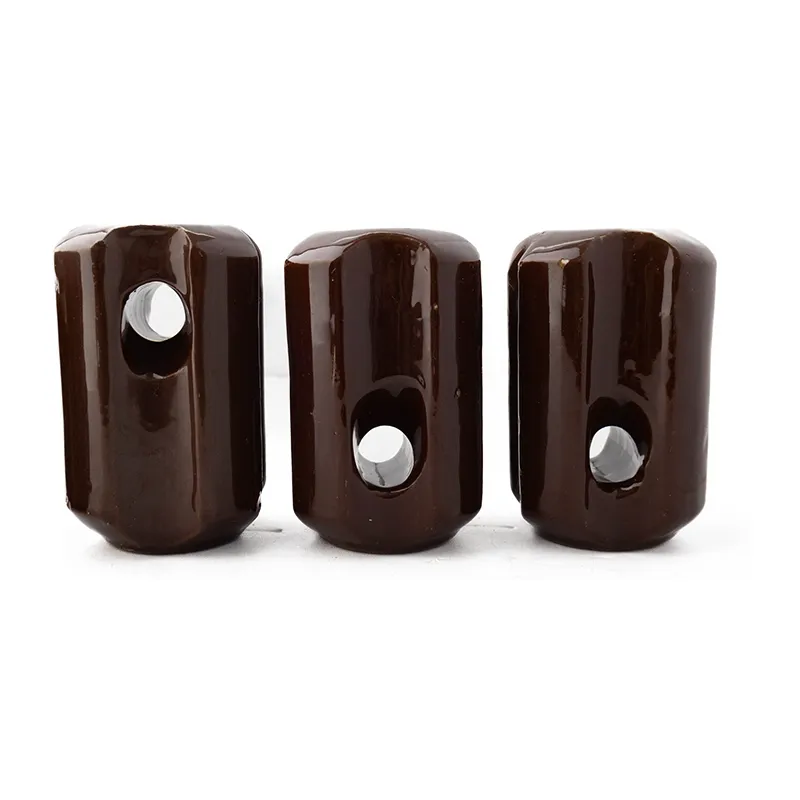

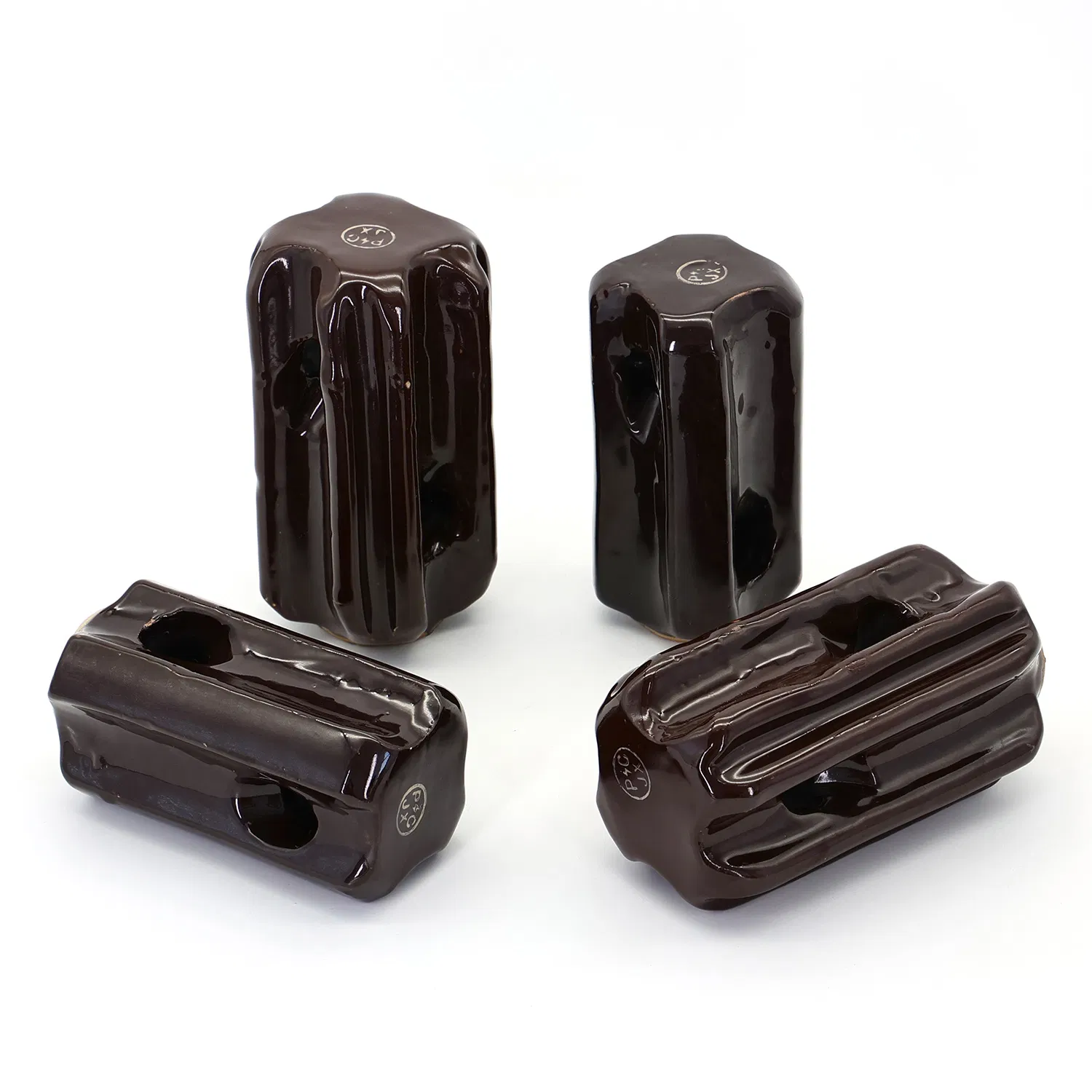

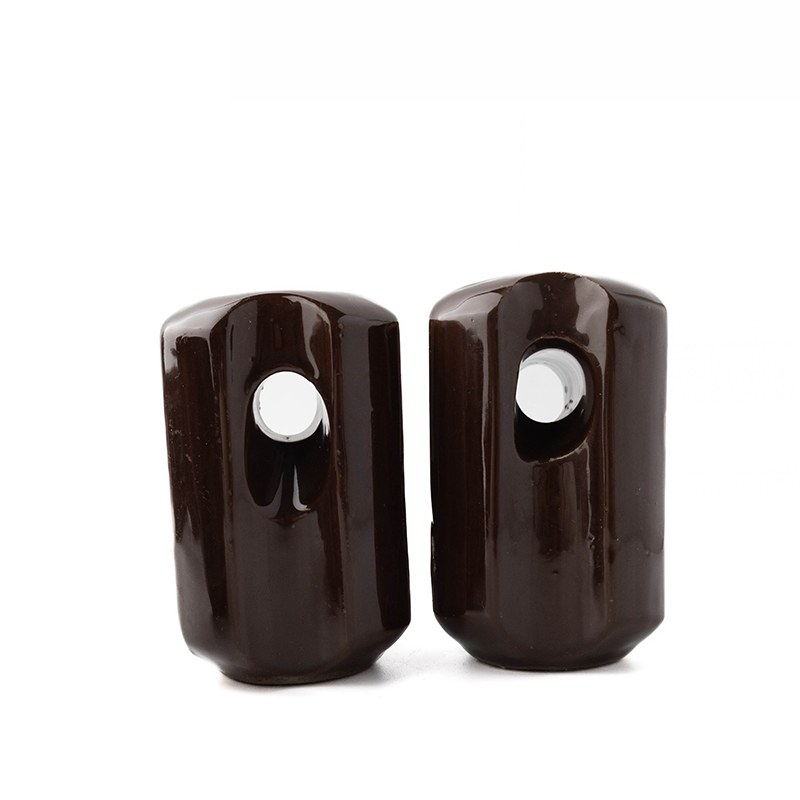

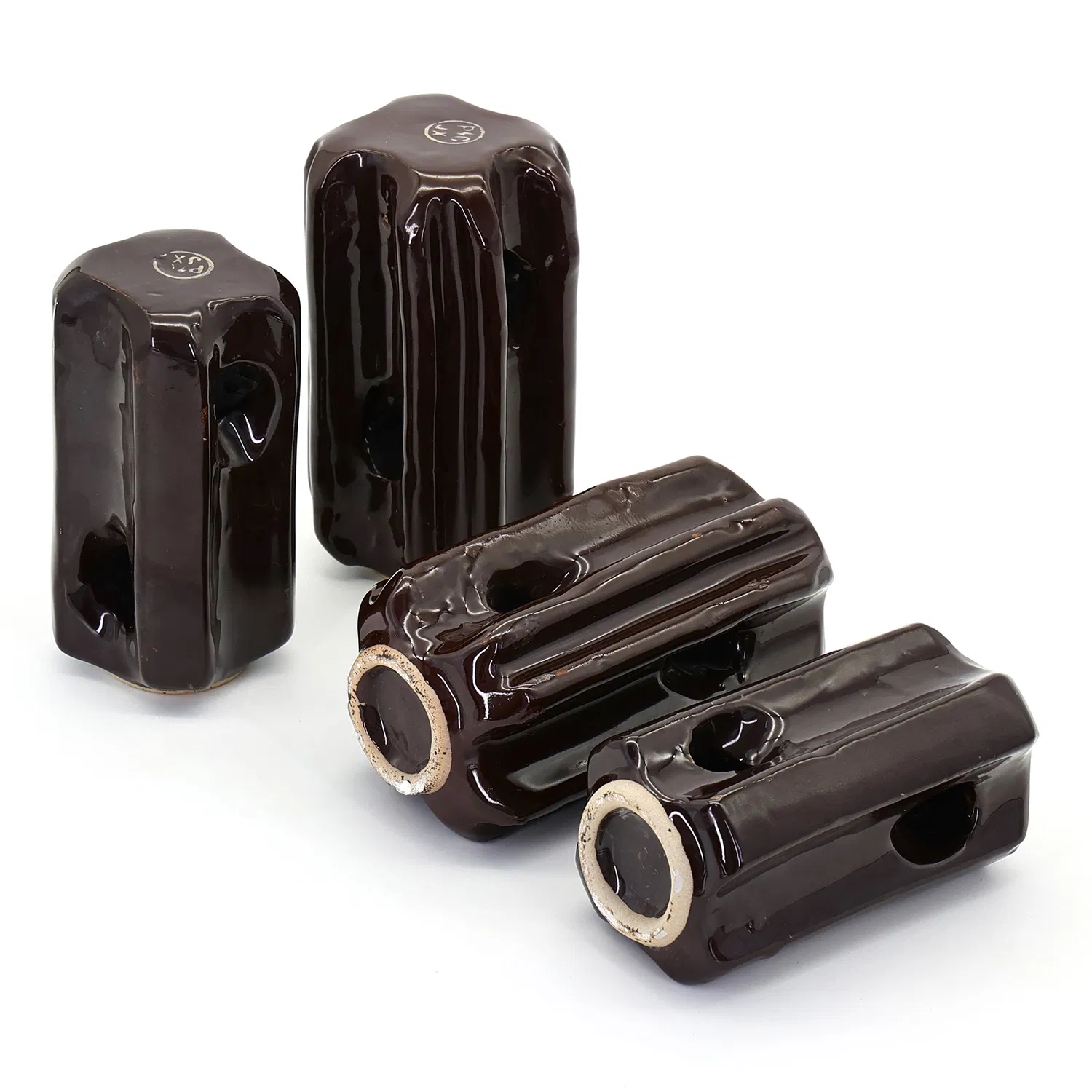

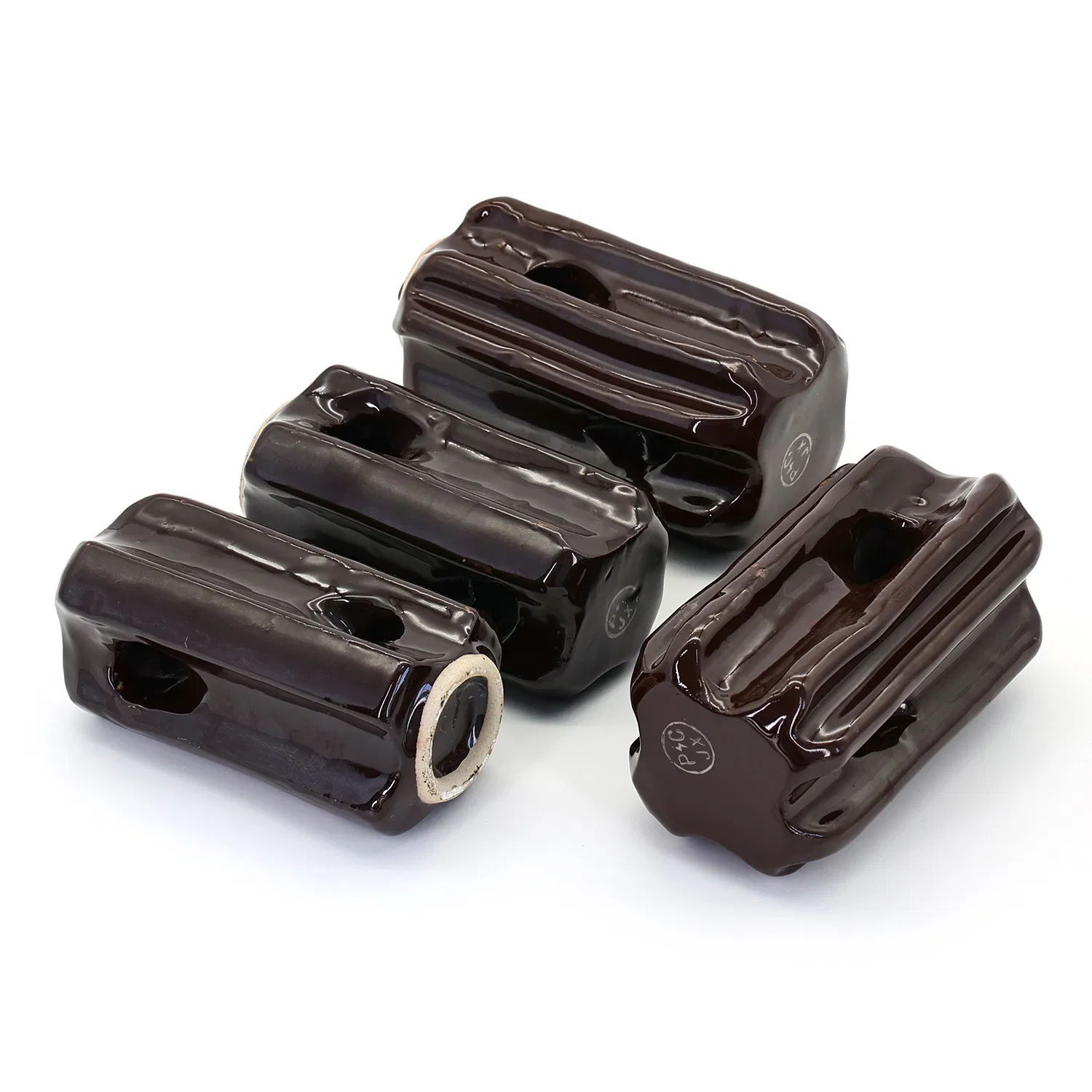

54-4 Aislador Cerámico Eléctrico de Porcelana

Aislante de porcelana de alta tensión ANSI 54-3 para línea de transmisión

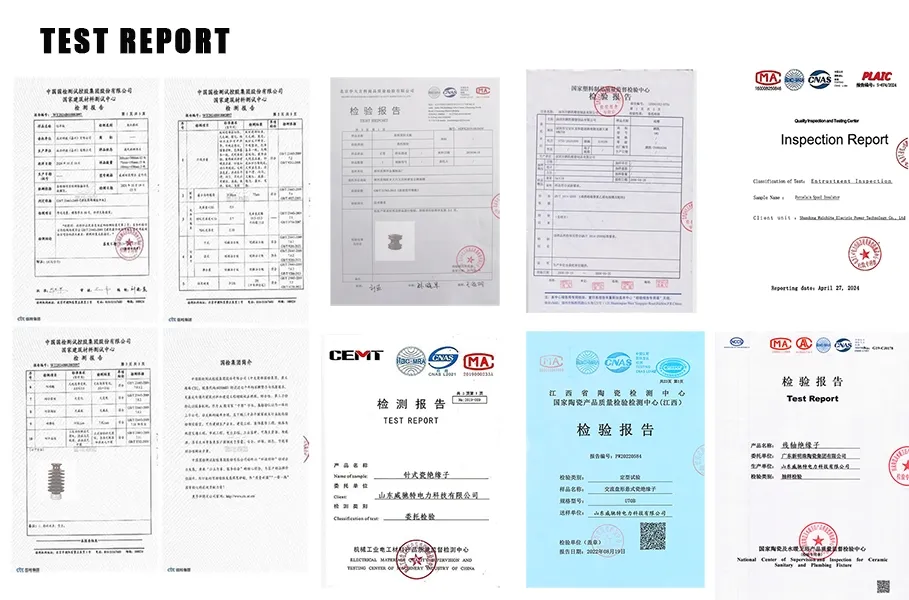

Informe de prueba técnica de aislante de porcelana disponible.

El aislante de la estancia es un tipo de equipo auxiliar utilizado en la transmisión de potencia y las líneas de distribución, principalmente utilizado para soportar la tensión del cable en la línea de tierra, el cable, etc., para asegurar el funcionamiento normal del sistema de alimentación.

Específicamente, el aislante del cable debe tener las siguientes características: Proporcionar suficiente resistencia mecánica, evitar la rotura, y ser capaz de soportar la carga del sistema de energía y la influencia causada por factores externos como la presión del viento y el peso.

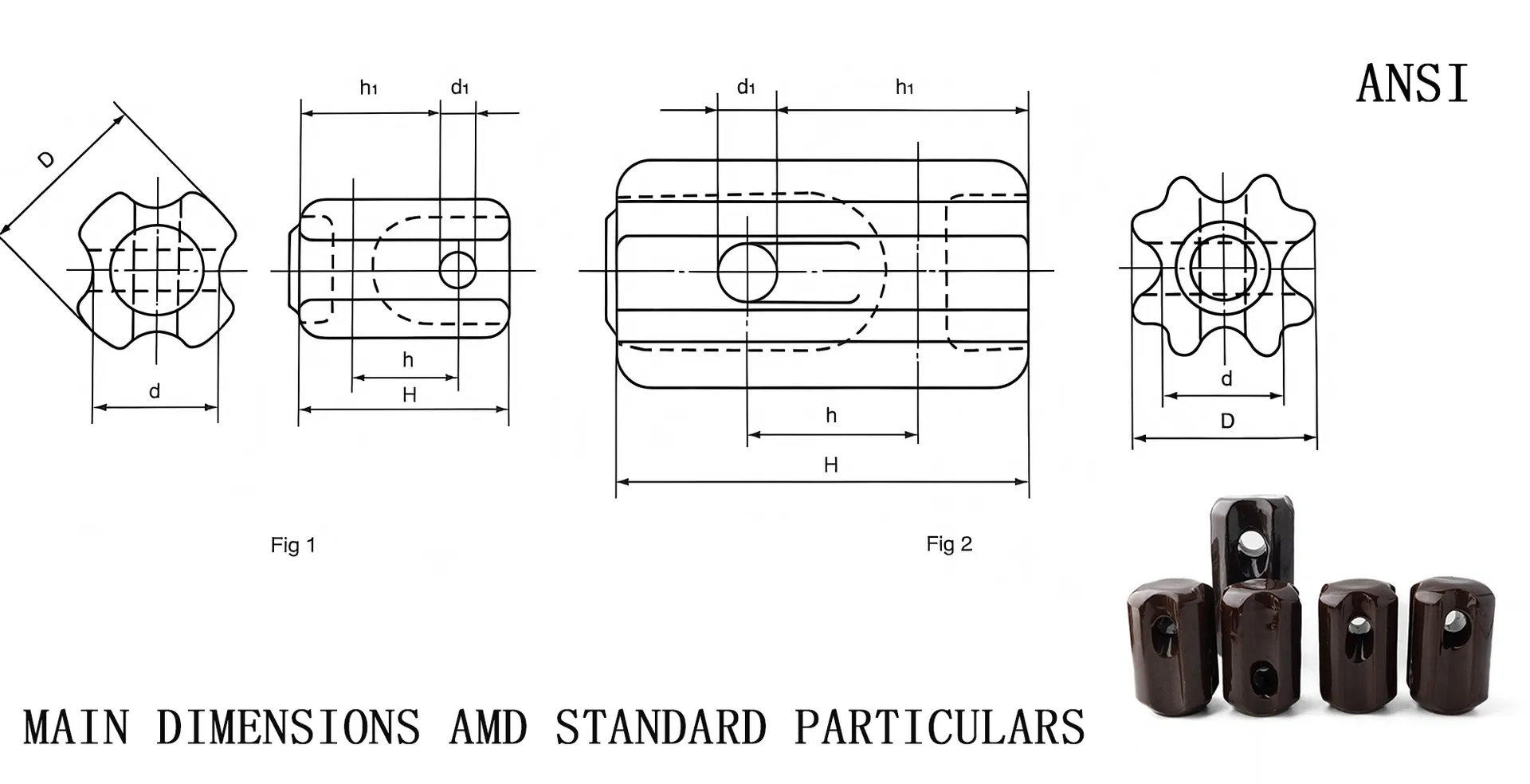

Especificaciones técnicas de aislador de porcelana

Clase ANSI				54-1	54-2	54-3	54-4
Dimensiones principales (mm)		H		88	108	140	171
		h		44	57	79	69
		h1		64	76	103	114
		D		64	73	86	89
		d		44	54	60	60
		d1		16	22	25	25
Carga mecánica defectuosa (KN)				44	53	89	89
Distancia de fuga (mm)				41	47	57	76
Tensión de descarga	Frecuencia de potencia		Seco (kv)	25	30	35	40
Tensión de descarga	Frecuencia de potencia		Húmedo (kv)	12	15	18	23
Peso (kg)				0,43	0,63	1,2	2

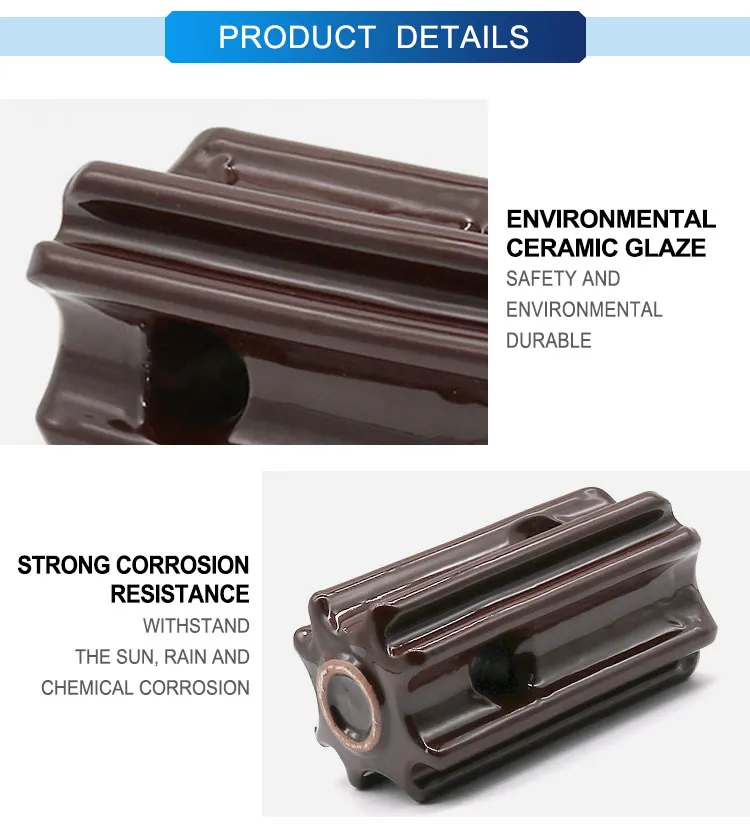

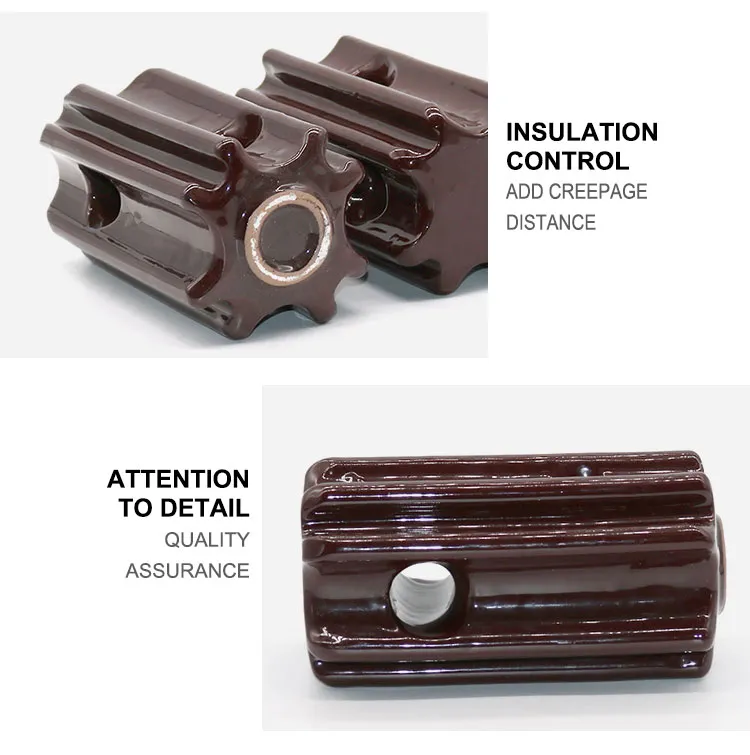

Detalle del producto

Nuestras ventajas

Perfil de la empresa

Exposición

Preguntas Frecuentes (FAQ)

¿Qué es un aislador de porcelana tipo stay (chico)?

Es un dispositivo de aislamiento eléctrico diseñado para ser utilizado en cables tensores (retenidas) de líneas aéreas de distribución eléctrica, garantizando que la estructura inferior permanezca libre de potencial eléctrico peligroso.

¿Bajo qué estándares se fabrican estos aisladores?

Nuestros aisladores cumplen rigurosamente con los estándares internacionales ANSI C29.4, asegurando su compatibilidad y rendimiento óptimo en mercados globales.

¿Cuáles son las diferencias entre los modelos ANSI 54-1, 54-2, 54-3 y 54-4?

Las variaciones radican principalmente en el tamaño físico, el peso, la distancia de fuga y la resistencia mecánica máxima (desde 44 KN hasta 89 KN), lo que permite seleccionar el modelo ideal según las demandas de tensión y carga de la línea.

¿Cómo se garantiza la resistencia a la intemperie de la porcelana?

La porcelana pasa por un proceso de vitrificación y vidriado de alta calidad que le confiere una superficie lisa, repelente al agua y al polvo, evitando la acumulación de contaminantes y previniendo descargas de arco.

¿Es posible solicitar muestras de estos productos?

Sí, disponemos de muestras para pruebas de calidad y validación técnica antes de la producción en masa. Consulte disponibilidad según el modelo requerido.

¿Qué tipo de embalaje se utiliza para el transporte de exportación?

Para garantizar que los aisladores lleguen intactos y sin fisuras, se embalan de forma segura en cajas de madera robustas reforzadas, diseñadas para resistir el transporte marítimo o terrestre a gran distancia.
