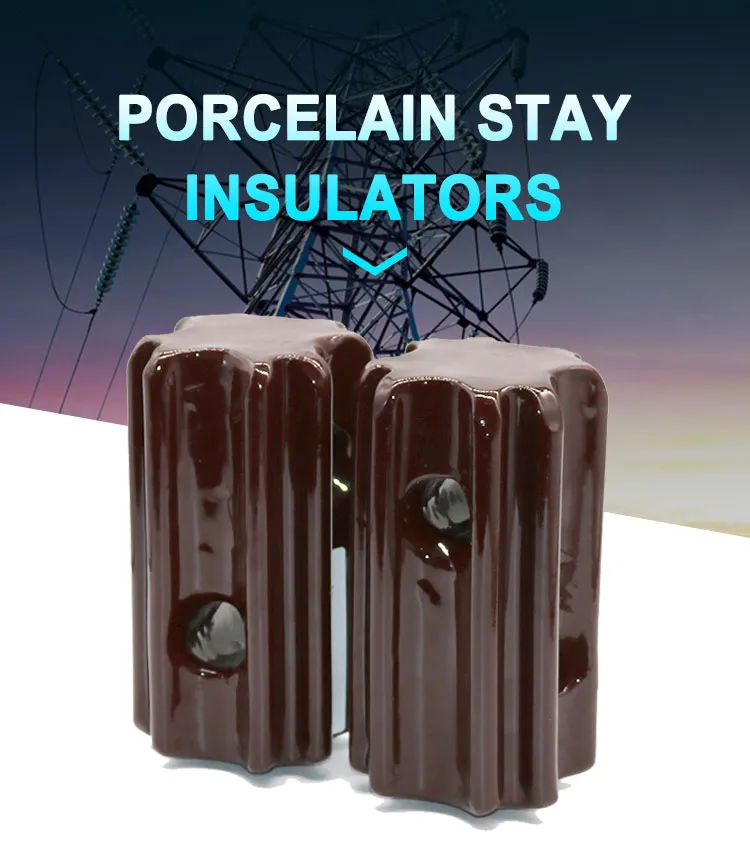

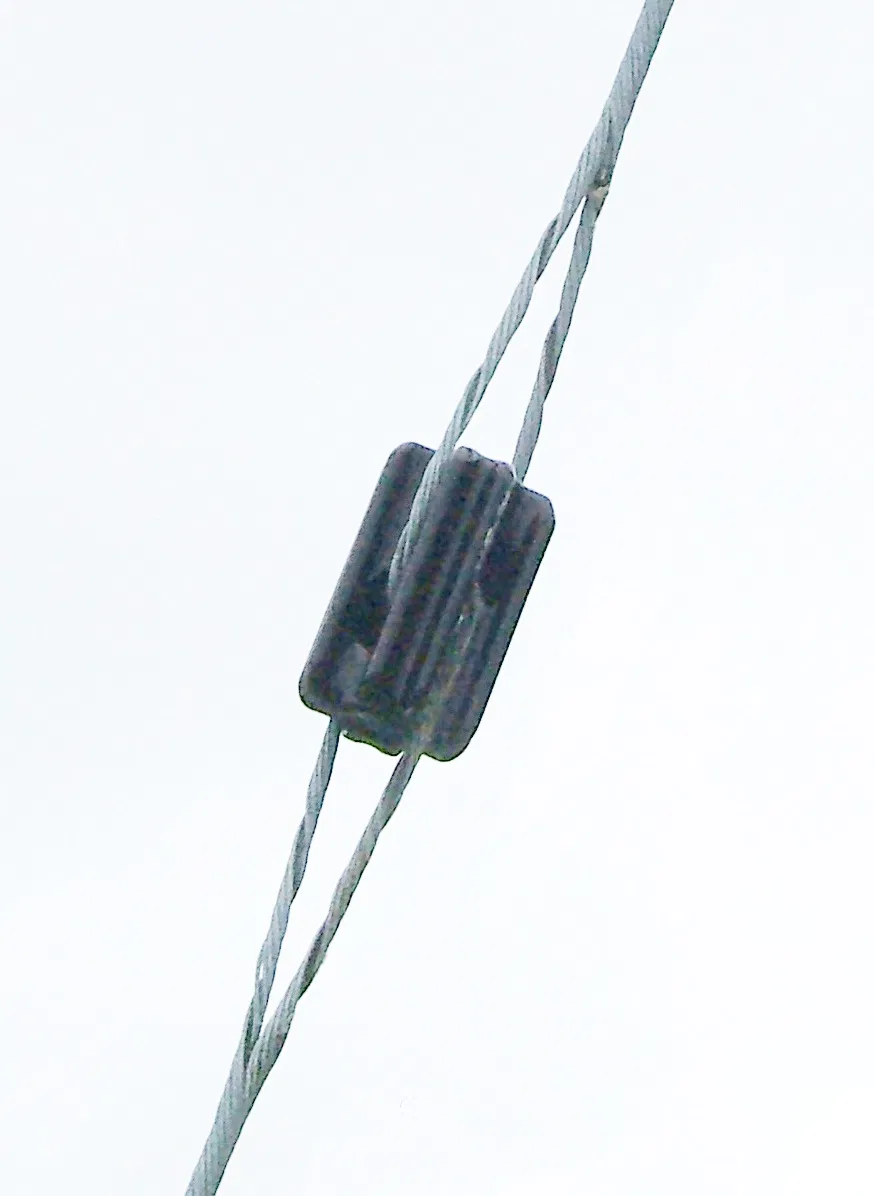

54-4 33kv Aislador de tensión media de porcelana cerámica para tensores de soporte

1 / 5

54-4 33kv Aislador de tensión media de porcelana cerámica para tensores de soporte

Enviar consulta

Descripción del Producto

¿Qué es un aislante de la estancia?

El aislante de la estancia es un tipo de cepa aisladores, es ampliamente utilizado en las líneas de media y baja tensión para las zonas rurales y ferrocarril. El aislante de la estancia es también llamado guy aislante o huevo aislante.

El aislante de la estancia es generalmente montada en el centro de una estancia de alambre o cable guy, y puede proporcionar suficiente aislamiento para la utilidad polo y la estancia la abrazadera.

El aislante de porcelana esmaltada según BS137 y adecuado para la operación al aire libre.

Según la tensión, hay 11kv estancia aisladores, 33kv estancia aislante y LV estancia aislantes.

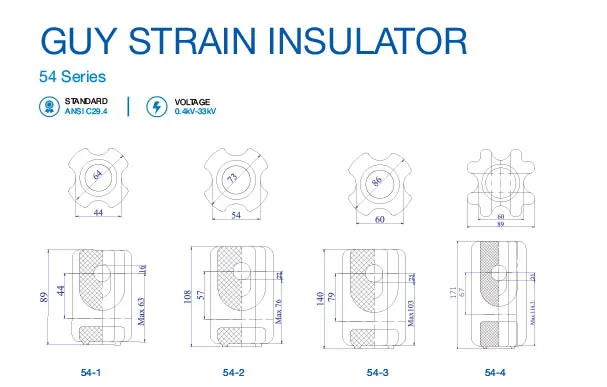

Especificaciones Técnicas (ANSI Clase)

Clase de ANSI		54-1	54-2	54-3	54-4
Las dimensiones mm	Altura	89	108	140	171
	El espaciado de Centros de orificio	44	57	79	67
	El diámetro interior	44	54	60	60
	Diámetro exterior	64	73	86	89
	Diámetro del orificio	16	22	25	25
	La altura del agujero	Max 63	Max 76	Máx. 103	Max 114.3
Mecánica no carga, kN		44	53	89	89
Frecuencia de alimentación de voltaje arqueos	Seco, kV	25	30	35	40
Frecuencia de alimentación de voltaje arqueos	Mojado, kV	12	15	18	23
Peso neto, kg		0.5	0.65	1.2	2.2

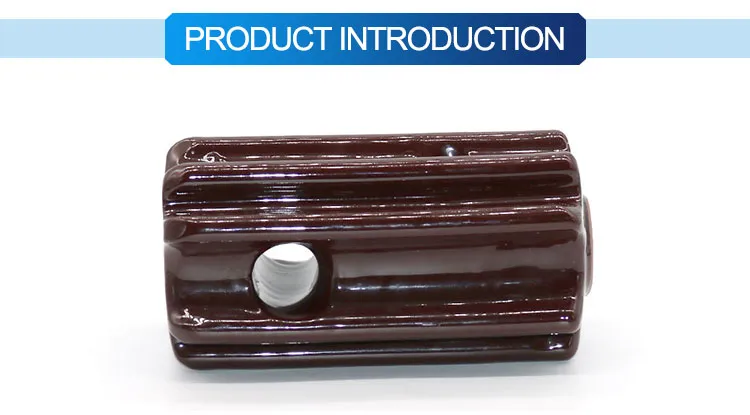

Vista del Aislador de tensión media de porcelana

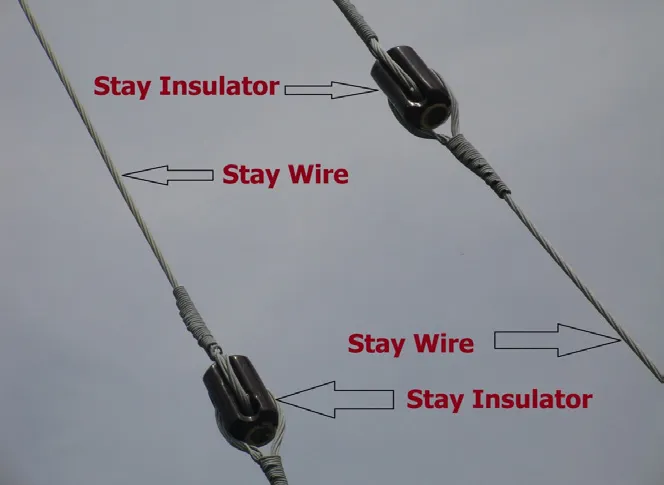

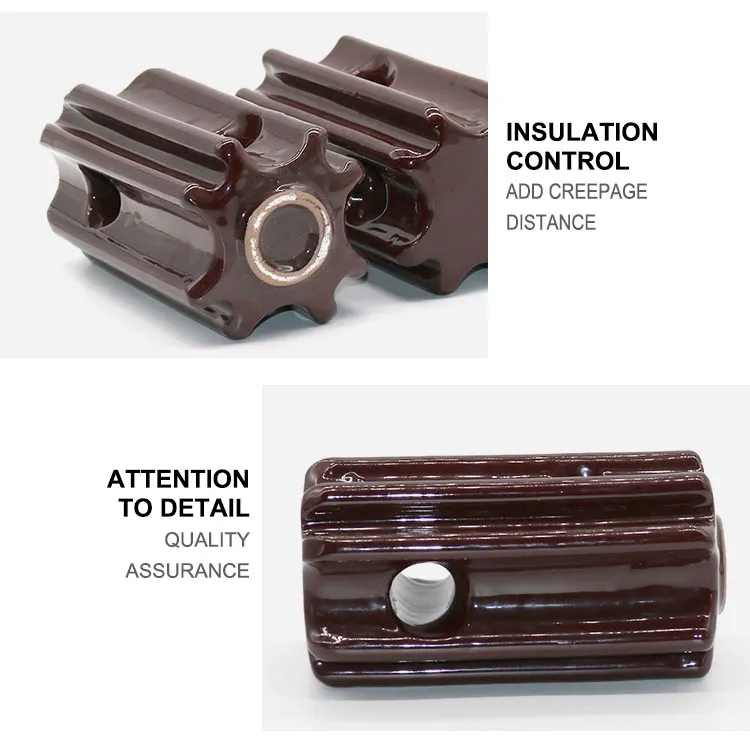

Detalle del Aislador de tensión media de porcelana

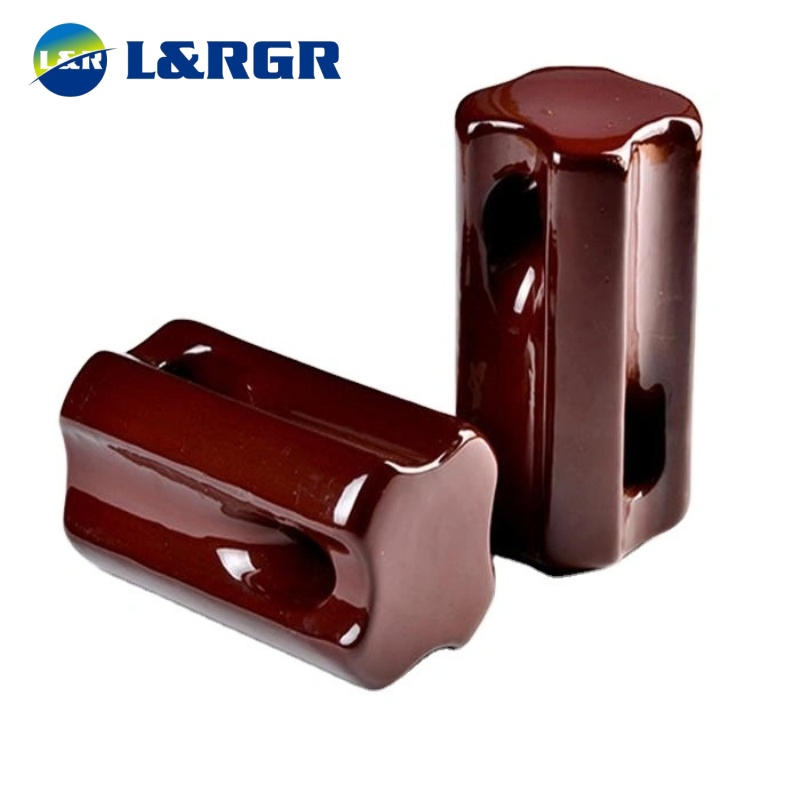

Aislador cerámico para tensores de soporte

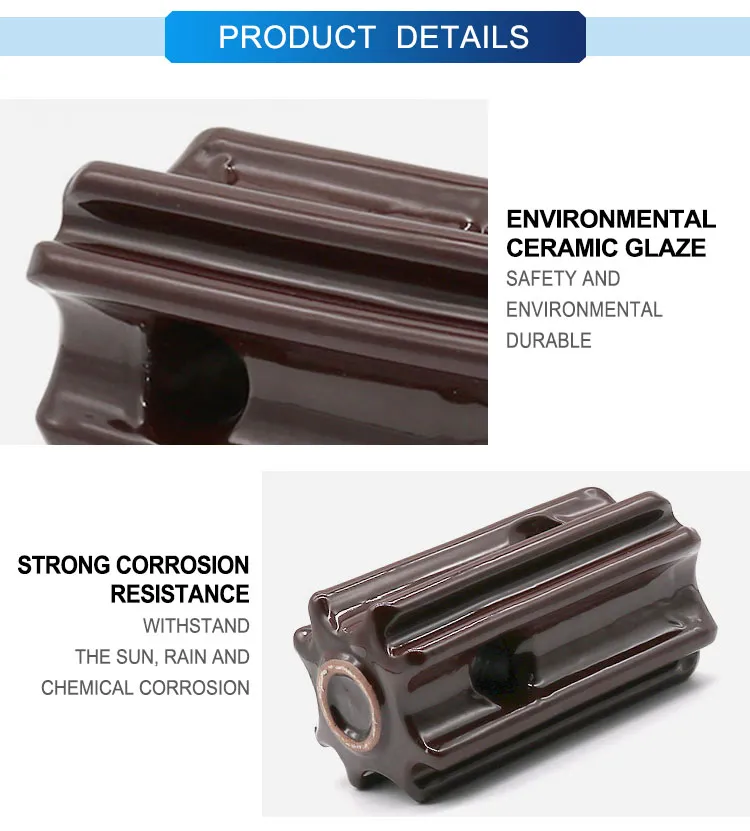

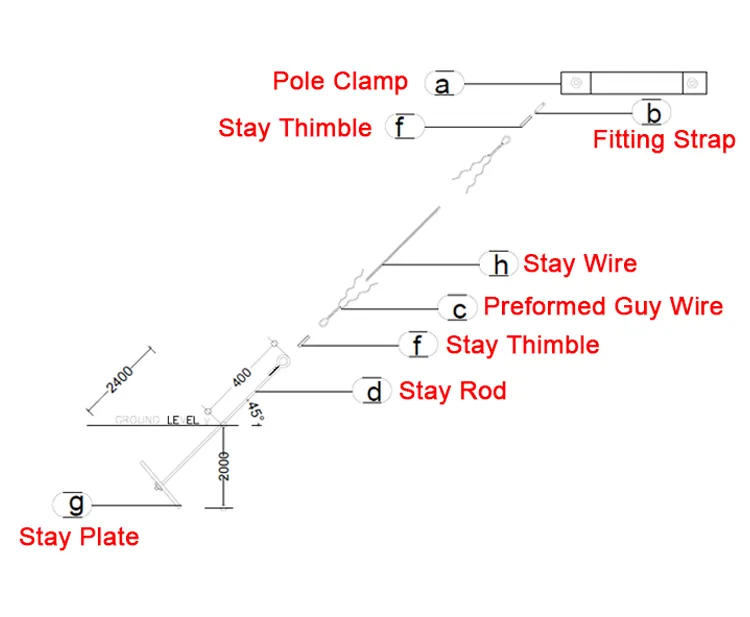

Estructura del Aislador cerámico para soporte

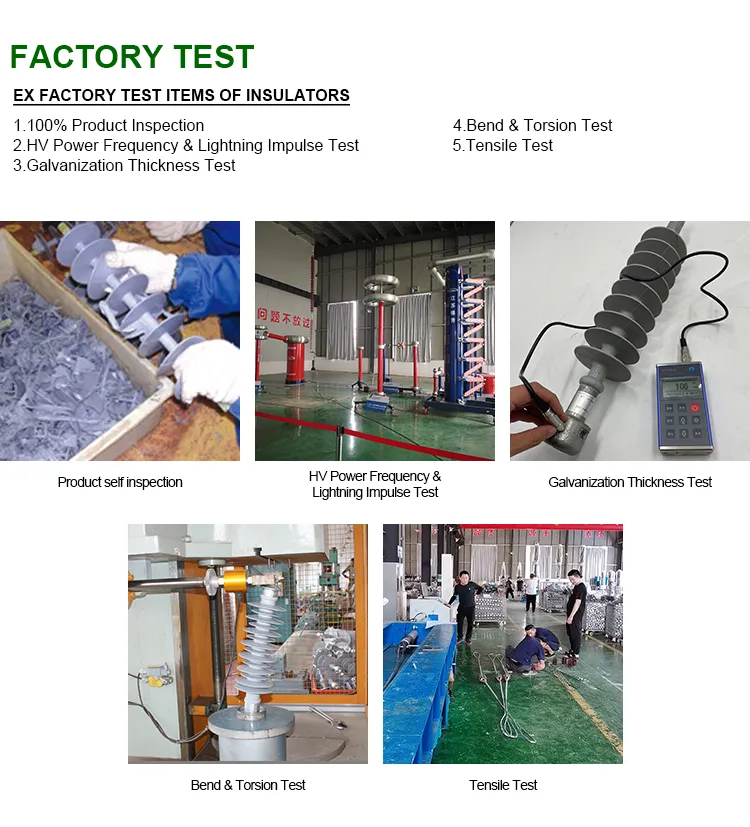

Las pruebas de aceptación en fábrica:

Medición de dimensiones
Prueba eléctrica
Prueba de carga mecánica no

Estancia fiable fabricante aislante

Así, ¿dónde puedo comprar los aislantes de la estancia de alta calidad?

La mejor manera es a partir de una estancia fiable fabricante de aislante en China. El fabricante y proveedor debe disponer de recursos suficientes y capacidad para abastecer a la mejor estancia aislantes con líneas aéreas. También debe comprobar para ver lo que otras personas opinan sobre los aislantes de un fabricante concreto. Esto es posible mediante la lectura de la estancia los exámenes del aislante.

¿Qué pasa si quiero que las especificaciones de los aisladores se adapten a mi estancia de cables?

Usted simplemente tiene que decirnos, diseñaremos el aislante de conexiones personalizadas basadas en sus diseños y dibujos.

¿Por qué elegir nuestros aisladores?

Nuestros aisladores de la estancia están hechos de porcelana que es un sonido completamente vitrificados.
Los aisladores de estancia están libres de defectos y fallas. El equipo de control de calidad (QC) realiza una inspección al 100% para evitar defectos que afecten la vida útil del aislador.
El proceso de elaboración de los aislantes de estancia es mediante tratamiento húmedo sobre la porcelana. Esto asegura que la porcelana no sea porosa y cuente con altos puntos de fusión durante la producción.
La superficie del aislante de la estancia es suave y uniforme. La superficie de la porcelana está completamente libre de irregularidades y partículas irregulares.

Preguntas Frecuentes (FAQ)

¿Qué es un aislante de la estancia (huevo aislante)?

Es un aislador de tensión diseñado específicamente para su uso en líneas aéreas de distribución de baja y media tensión, instalado en el cable tensor para aislar eléctricamente el poste de soporte.

¿Cuáles son las clases ANSI comunes de estos aisladores?

Las clases estándar más comunes según la norma ANSI son 54-1, 54-2, 54-3 y 54-4, cada una adaptada a diferentes niveles de tensión y capacidades mecánicas.

¿Qué pruebas se realizan en los aisladores antes de salir de fábrica?

Se llevan a cabo tres pruebas de aceptación críticas: la medición y verificación de las dimensiones exactas, pruebas eléctricas para validar su comportamiento dieléctrico y la prueba de carga mecánica sin falla.

¿Por qué es importante el proceso de porcelana procesada en húmedo?

Este método asegura que la porcelana sea 100% vitrificada y no porosa. Esto previene la absorción de humedad y garantiza altos puntos de fusión y resistencia mecánica en entornos exteriores hostiles.

¿Es posible fabricar aisladores con dimensiones personalizadas?

Sí, podemos diseñar y desarrollar aislantes con especificaciones y conexiones personalizadas de acuerdo con los planos y requerimientos técnicos específicos de cada cliente.
