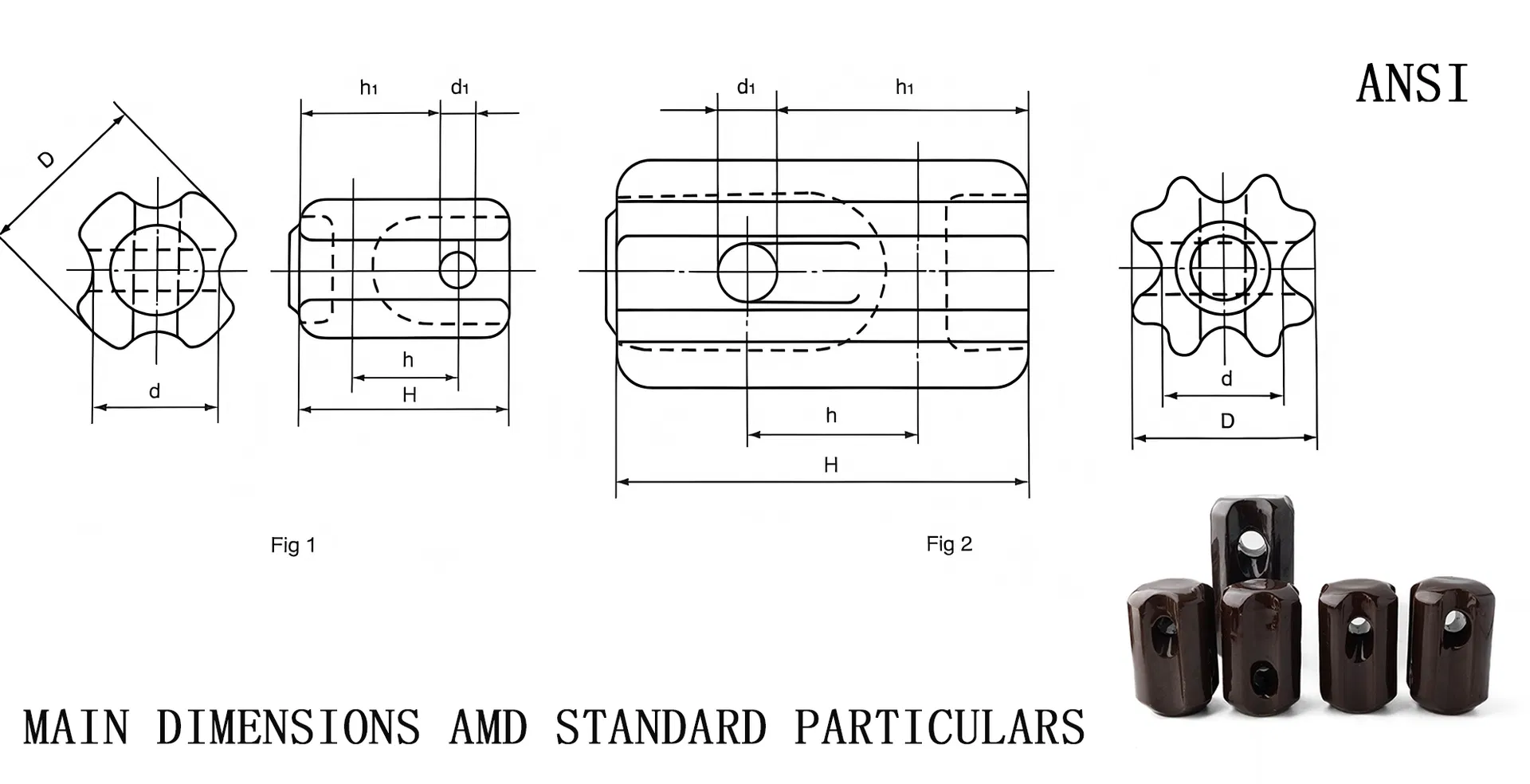

| Clase ANSI | 54-1 | 54-2 | 54-3 | 54-4 | |||
|---|---|---|---|---|---|---|---|
| Dimensiones Principales (mm) | H | 88 | 108 | 140 | 171 | ||
| h | 44 | 57 | 79 | 69 | |||
| h1 | 64 | 76 | 103 | 114 | |||
| D | 64 | 73 | 86 | 89 | |||
| d | 44 | 54 | 60 | 60 | |||
| d1 | 16 | 22 | 25 | 25 | |||
| Carga mecánica defectuosa (KN) | 44 | 53 | 89 | 89 | |||
| Distancia de fuga (mm) | 41 | 47 | 57 | 76 | |||
| Tensión de descarga | Frecuencia de potencia | Seco (kV) | 25 | 30 | 35 | 40 | |
| Húmedo (kV) | 12 | 15 | 18 | 23 | |||
| Peso (kg) | 0,43 | 0,63 | 1,2 | 2 | |||

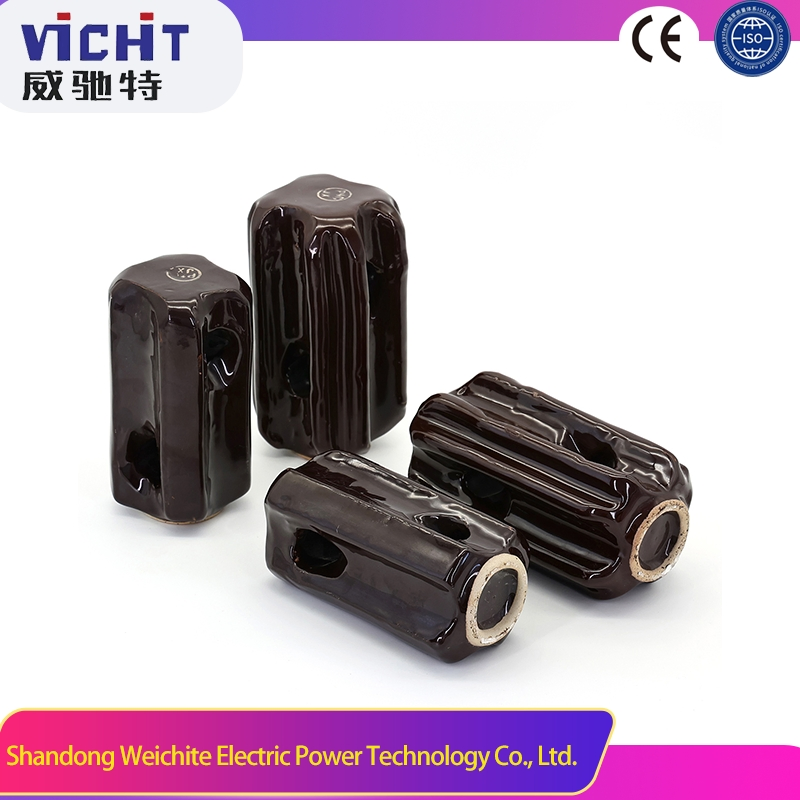

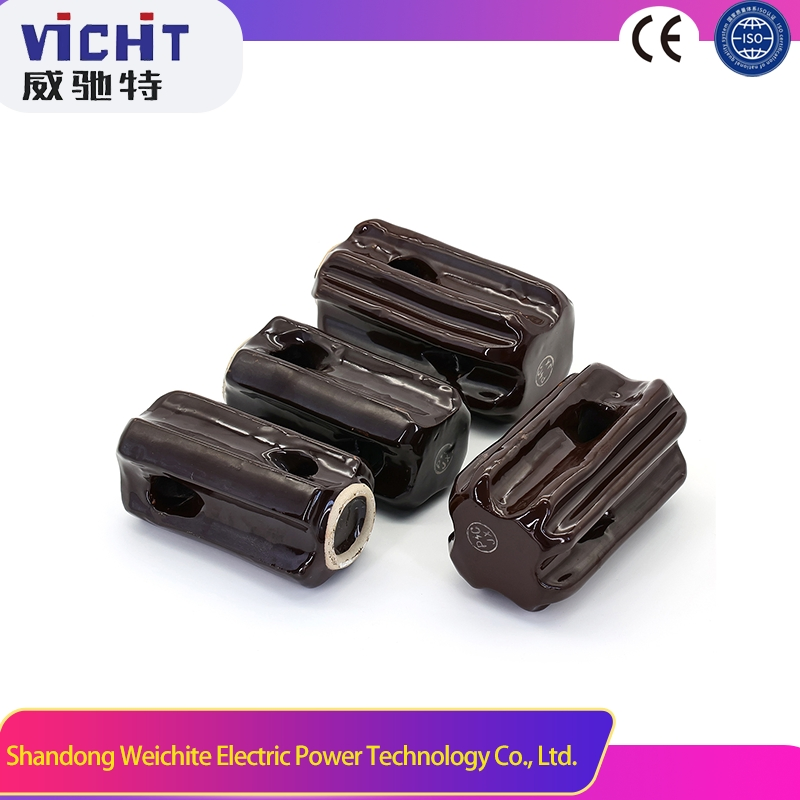

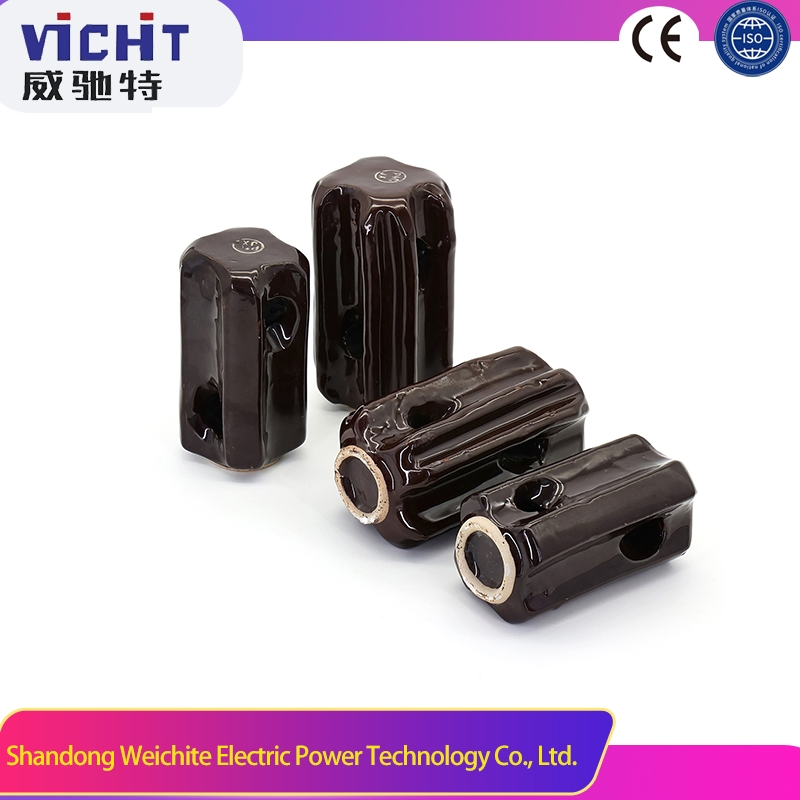

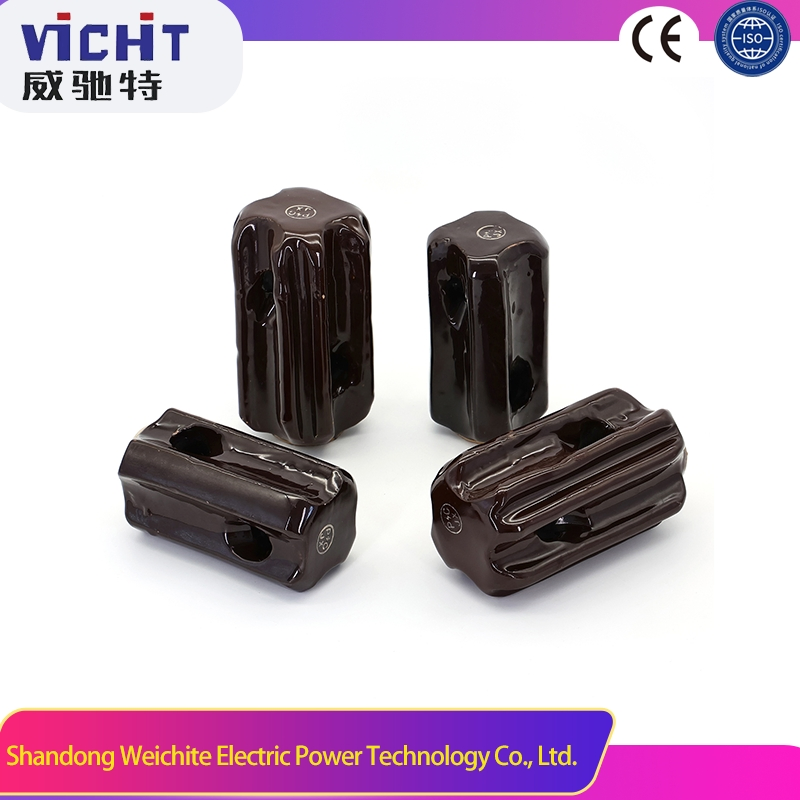

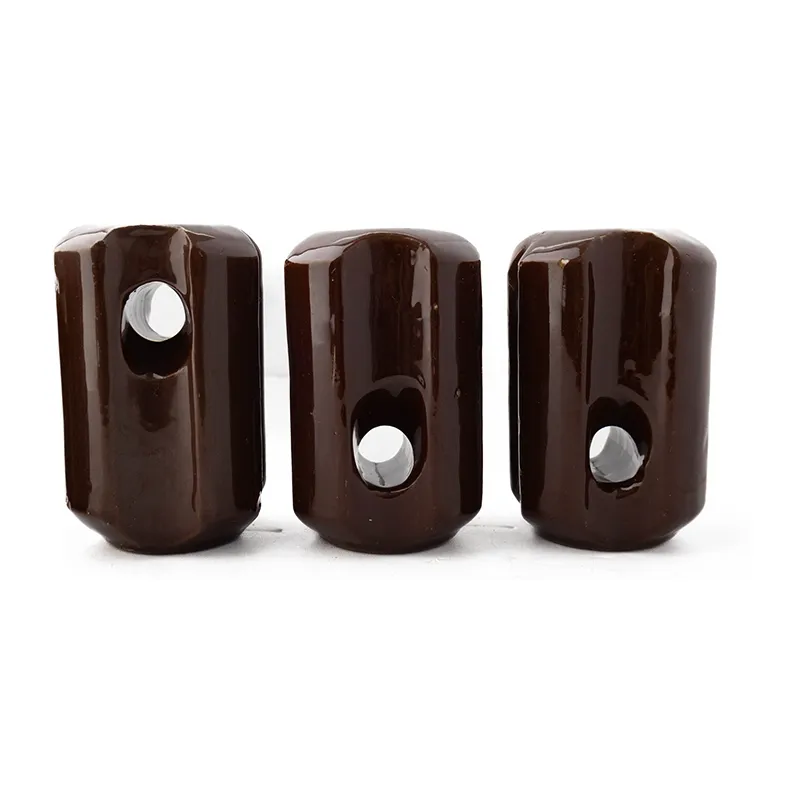

Su función principal es aislar eléctricamente y asegurar mecánicamente la tensión de los cables de retenida (tensores) en las estructuras aéreas de líneas de distribución y transmisión eléctrica.
El modelo ANSI 54-3 está certificado para soportar una carga mecánica defectuosa de hasta 89 KN, proporcionando la máxima resistencia estructural bajo condiciones climáticas demandantes.
Tiene un diseño optimizado con una tensión de descarga en húmedo de 18 kV y una distancia de fuga de 57 mm, lo que previene de manera efectiva las fallas por corrientes de cortocircuito o arcos eléctricos bajo la lluvia.

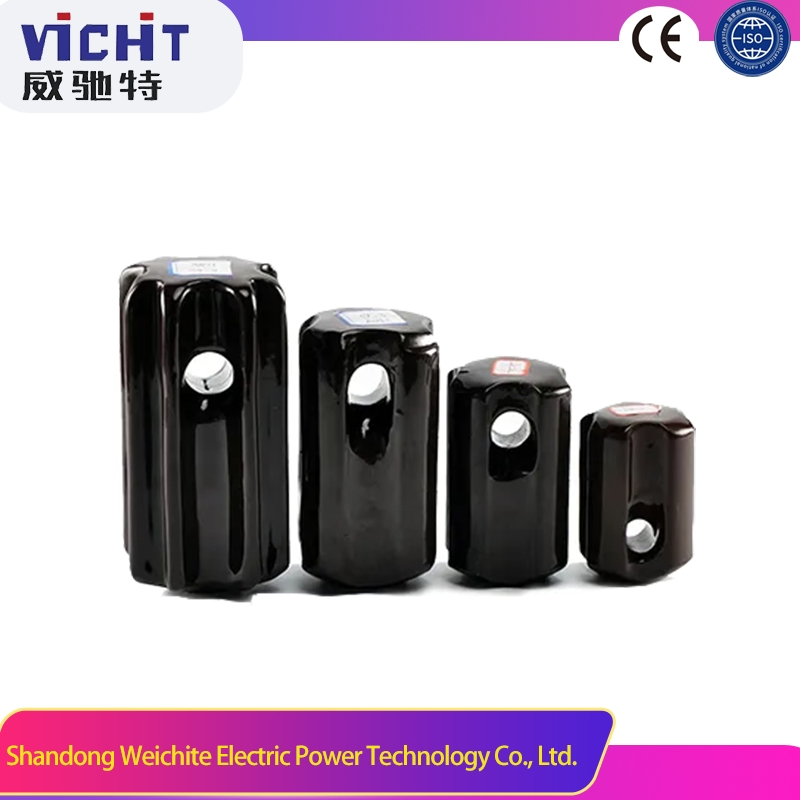

El ANSI 54-3 es de mayor tamaño (H: 140 mm, Peso: 1.2 kg) en comparación con el ANSI 54-2 (H: 108 mm, Peso: 0.63 kg), permitiendo una mayor resistencia mecánica a la tracción de cables tensores más pesados.

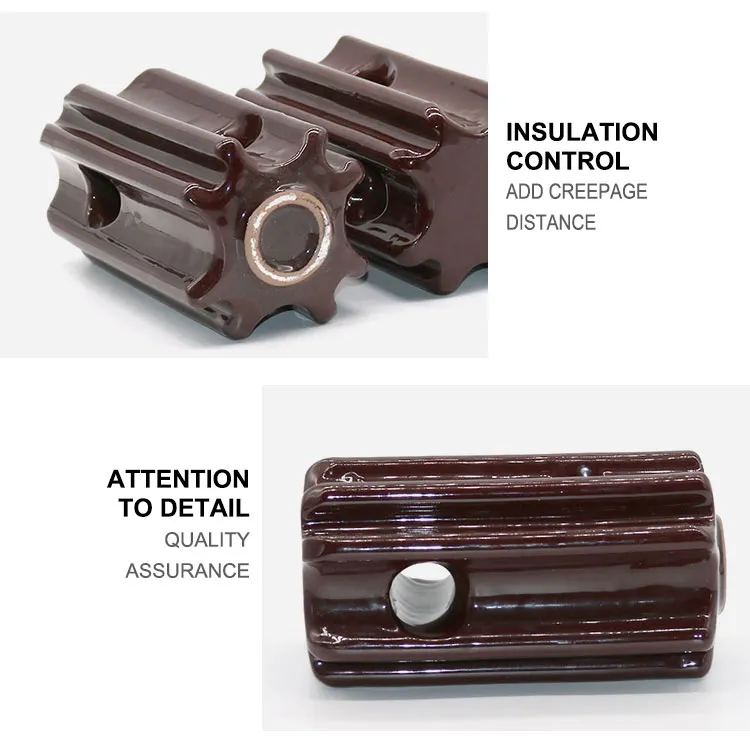

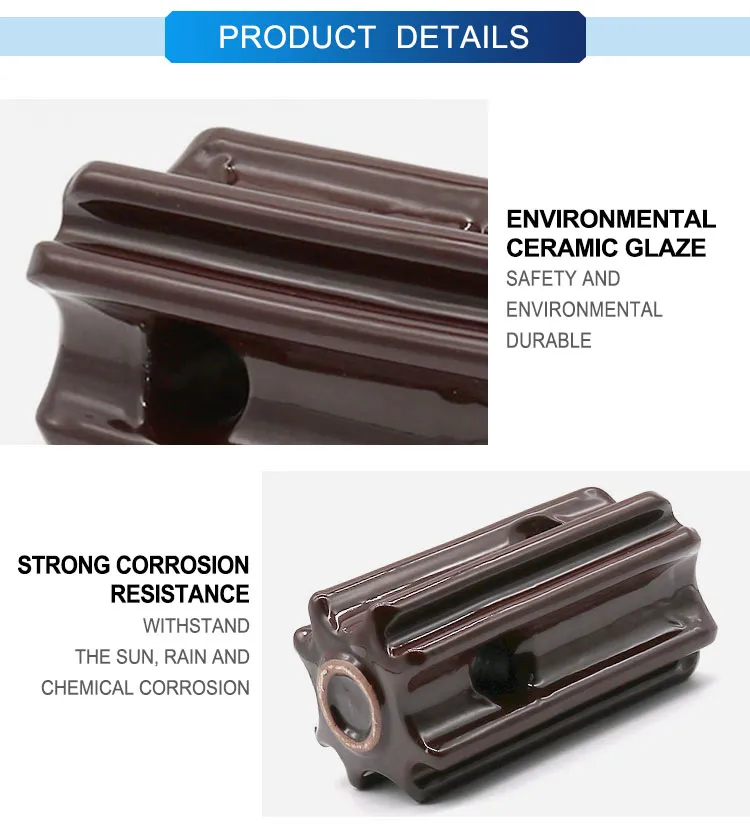

La porcelana ofrece una durabilidad excepcional frente al envejecimiento por radiación UV, es resistente a la corrosión ambiental y posee una excelente resistencia a los esfuerzos de tracción mecánica e impactos.
