Información Básica
No. de Modelo.
55-6
Estructura
Aislador de Pin
Tipo
Aislador de Tipo B
Uso
Transmisión de energía de alta tensión, Aislamiento
Método de conexión
Tipo Esférico
Tamaño de la capacidad portante
13kn
Certificación
IEC
Color
Marrón
Marca
La mayoría de los proyectos
Personalización
Disponible
Paquete de Transporte
Caja de madera
Especificación
55-6
Marca Comercial
La mayoría de los proyectos
Origen
China
Capacidad de Producción
10000pcs/año
Descripción de Producto

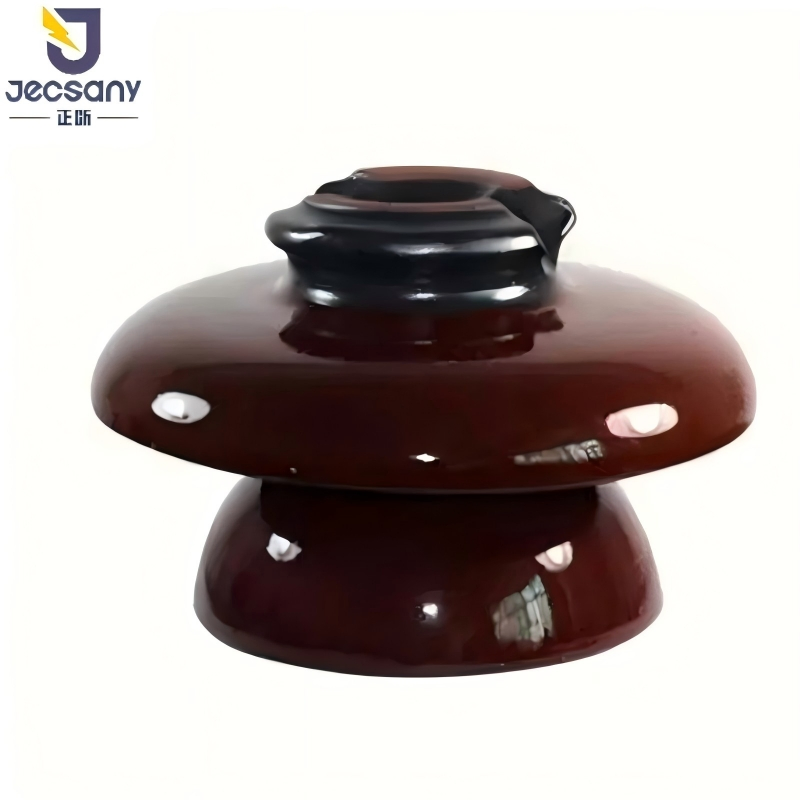

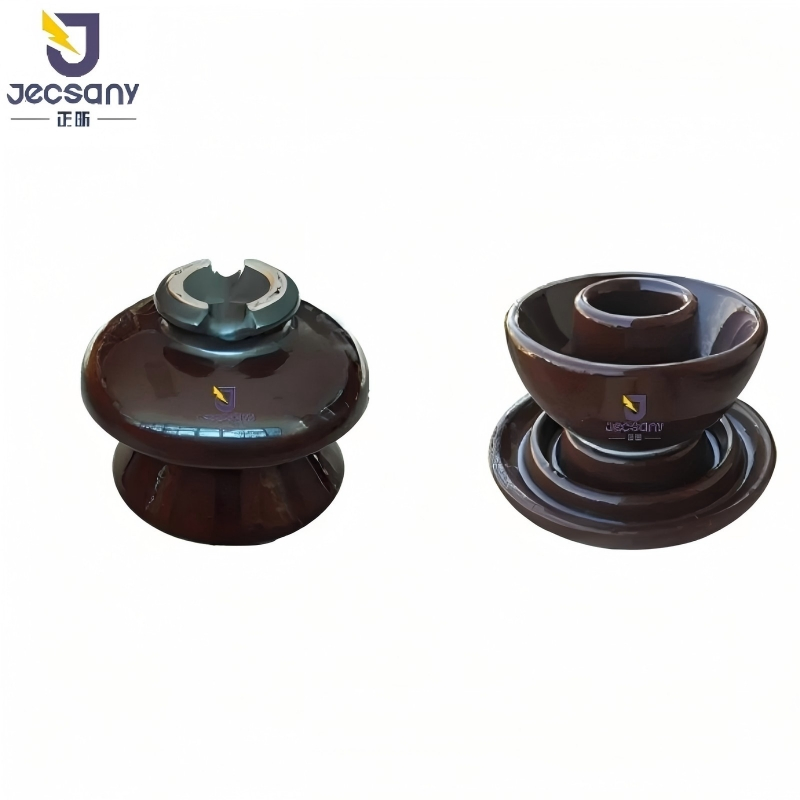

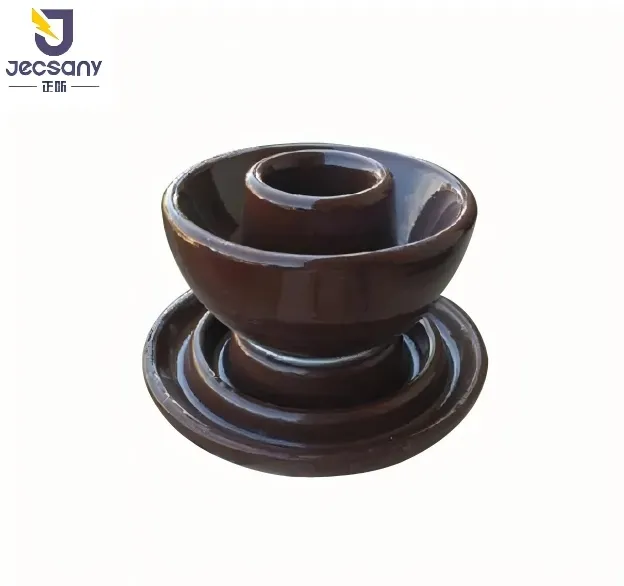

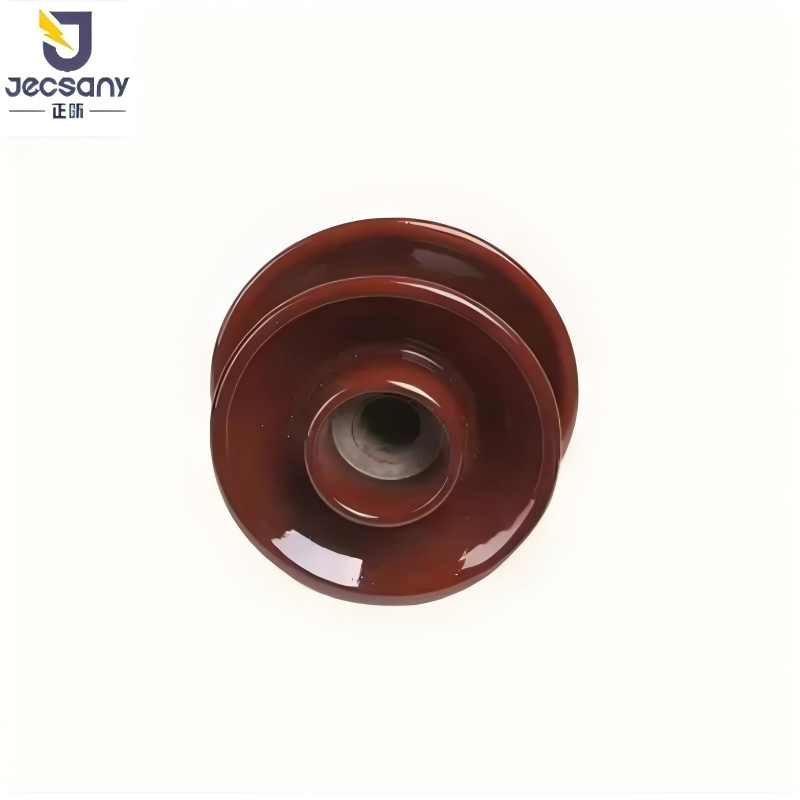

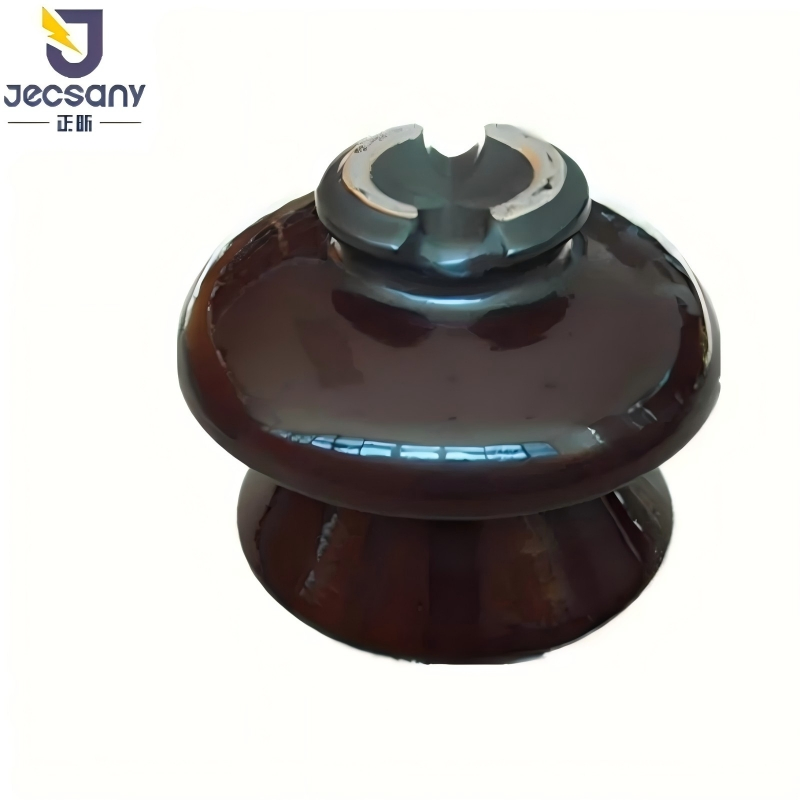

Aislante de porcelana tipo pasador eléctrico de cerámica ANSI 55-1
Especificaciones
✔
Fabricante original del aislante.
✔
Propiedades superiores de resistencia a temperaturas bajas y medias.
✔
Fuerte resistencia al envejecimiento.
✔
Aspecto agradable y servicio prolongado.
✔
Barniz de coman y barniz de semi-conductor, color marrón y gris ambos disponibles.
✔
Muestra gratuita, proveedor de aislantes de porcelana profesional.
| Distancia de fuga, mm |
102 |
127 |
178 |
229 |
305 |
381 |
| Distancia de arco seco, mm |
57 |
86 |
114 |
127 |
159 |
203 |

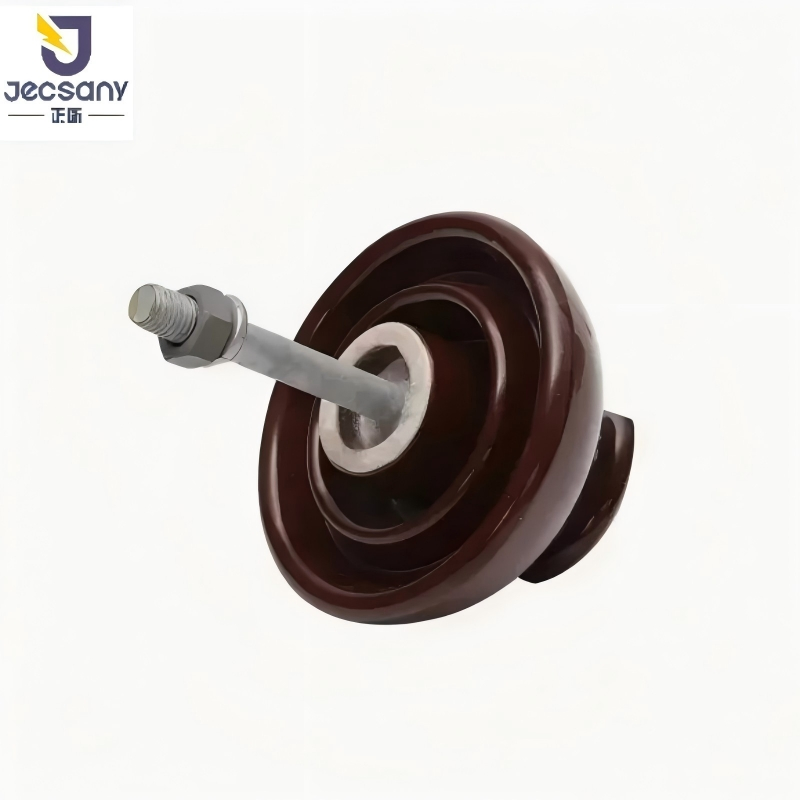

| Longitud del pasador principal, mm |
102 |
102 |
127 |
127 |
152 |
152 |
| Fuerza de voladizo, KN |
13 |
11 |
11 |
13 |
13 |
13 |
| Frecuencia más baja Tensión de descarga |
Seco, kv |
35 |
45 |
55 |
65 |
80 |
100 |
| Húmedo, kv |
20 |
25 |
30 |
35 |
45 |
50 |
| Impulso crítico Tensión de descarga |
Pos., kv |
50 |
70 |
90 |
105 |
130 |
150 |
| NEG., kv |
70 |
85 |
110 |
130 |
150 |
170 |
| Tensión de punción de baja frecuencia, kv |
50 |
70 |
90 |
105 |
130 |
135 |
| Datos RIV |
Tensión de prueba. A tierra, kv |
5 |
5 |
10 |
10 |
15 |
22 |
| RIV máx. A 1000 KHz, uV |
50 |
50 |
50 |
50 |
100 |
100 |
| Peso aproximado, kg |
0,5 |
0,65 |
1 |
1,65 |
2,75 |
- |
Preguntas Frecuentes (FAQ)
¿Qué es un aislador de porcelana tipo pin (tipo pasador)?
Es un componente cerámico diseñado para líneas de transmisión eléctrica de alta y media tensión que sirve para sostener y aislar físicamente los conductores de corriente de la estructura de soporte.

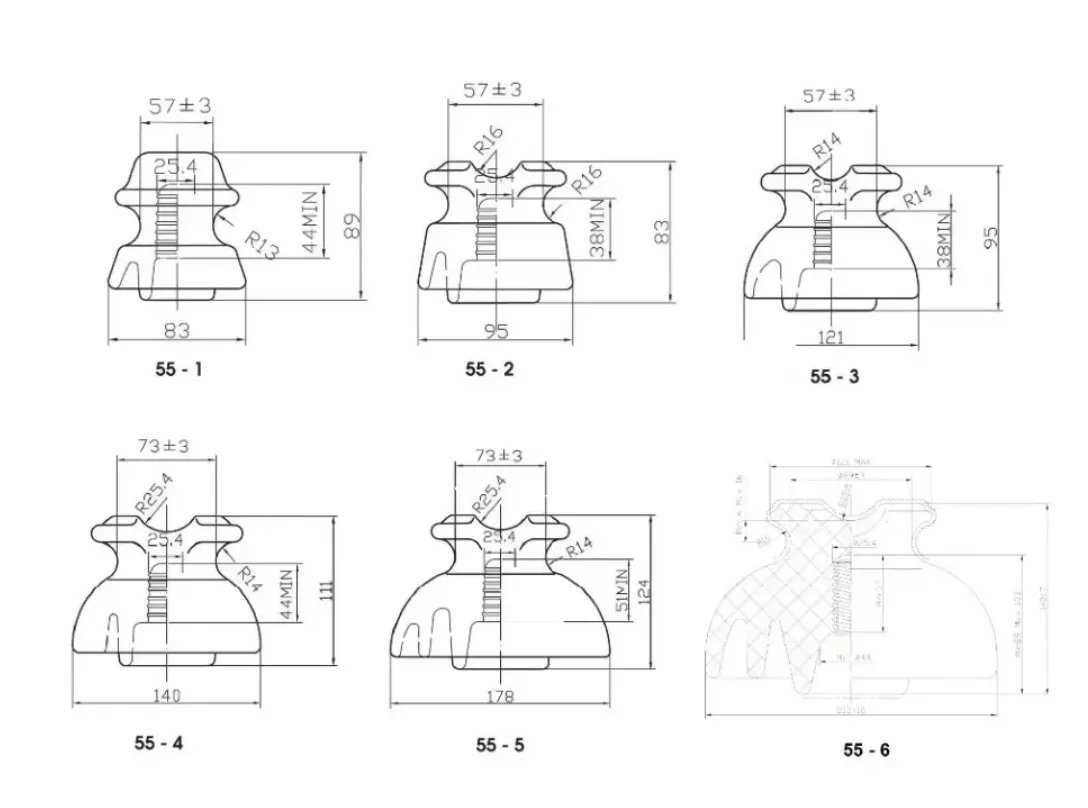

¿Cuáles son las diferencias de rendimiento entre los modelos ANSI 55-1 y ANSI 55-6?
El modelo ANSI 55-6 ofrece una mayor distancia de fuga (381 mm frente a los 102 mm del 55-1) y una mayor tensión de descarga (100 kv seco frente a 35 kv del 55-1), lo que le permite soportar mayores niveles de tensión eléctrica y contaminación ambiental.
¿Qué ventajas tiene el acabado en esmalte marrón o semiconductor?
El esmalte proporciona una superficie lisa que minimiza la adherencia de suciedad y agua, reduciendo el riesgo de arcos eléctricos. La opción de esmalte semiconductor contribuye a disminuir la interferencia de radio (RIV).
¿Cuál es la resistencia mecánica (fuerza de voladizo) de estos aisladores?
La mayoría de los modelos de esta serie, incluidos el 55-4, 55-5 y 55-6, poseen una fuerza de voladizo de 13 KN, lo cual asegura su resistencia ante cargas mecánicas externas como el viento y el propio peso del cable.
¿Qué certificaciones tienen estos aisladores eléctricos?
Cumplen estrictamente con los estándares establecidos bajo las normas internacionales IEC y la normativa estadounidense ANSI, garantizando su fiabilidad y seguridad para redes eléctricas.
