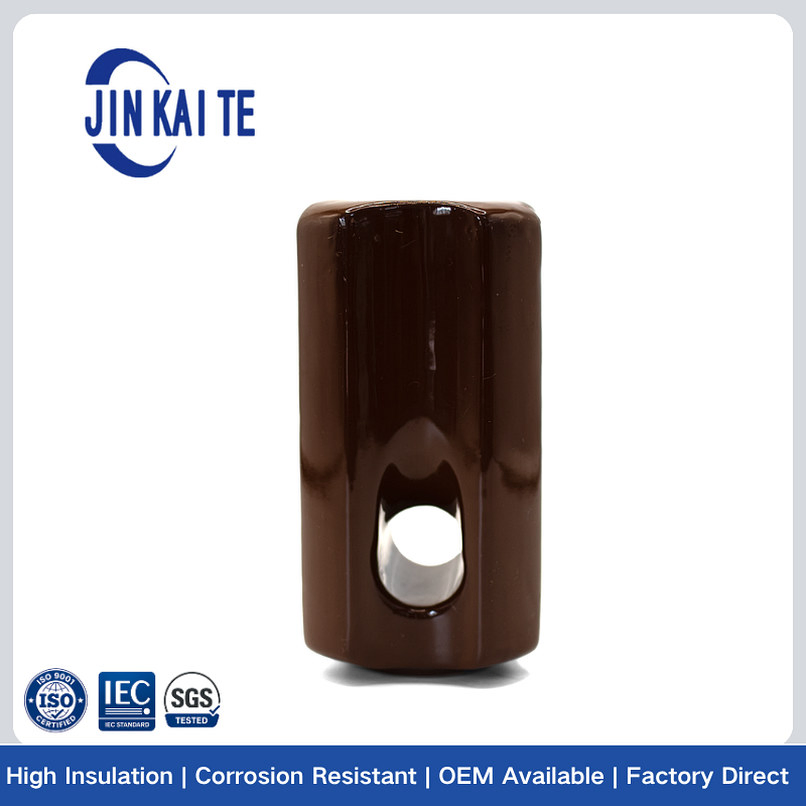

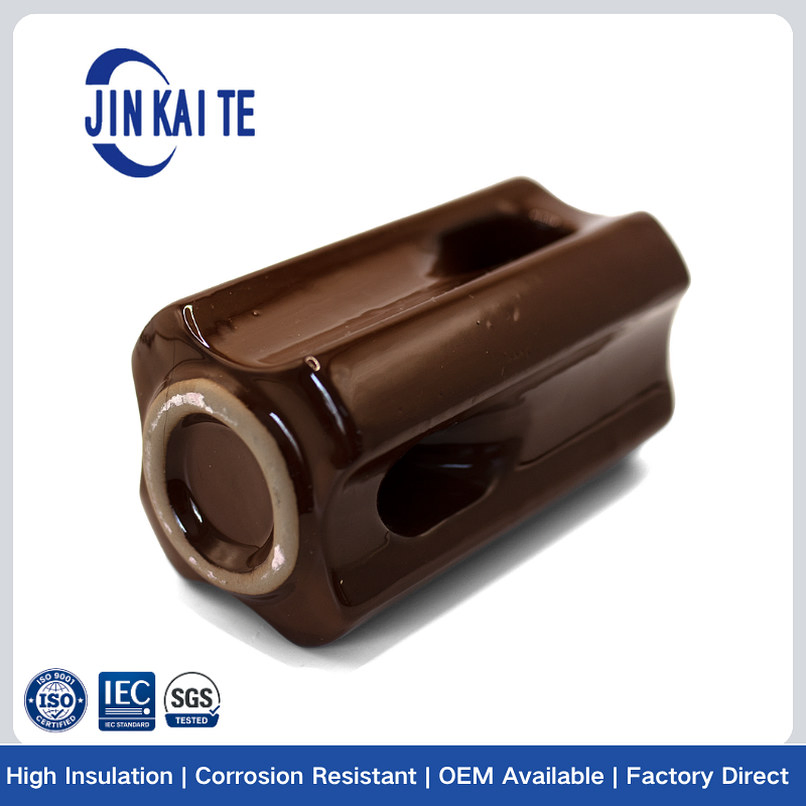

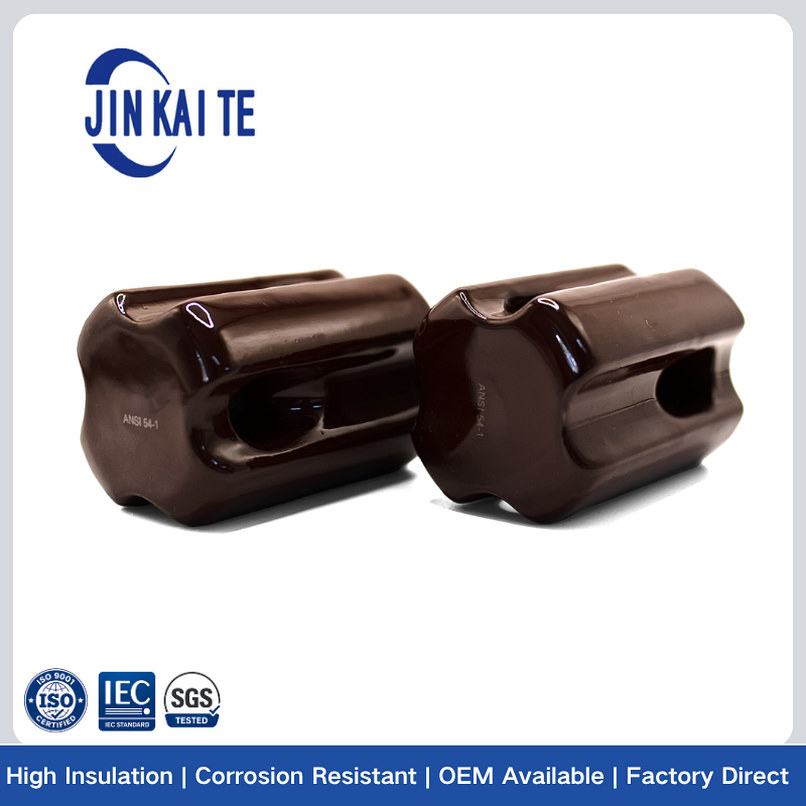

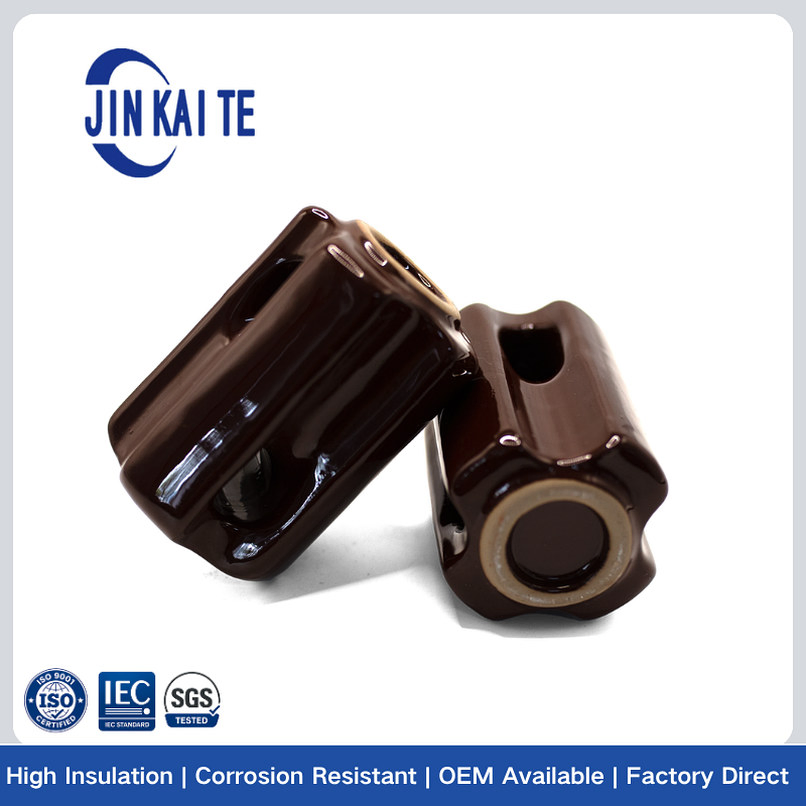

ANSI 54-1 Aislador de porcelana de doble ranura para cable de acero

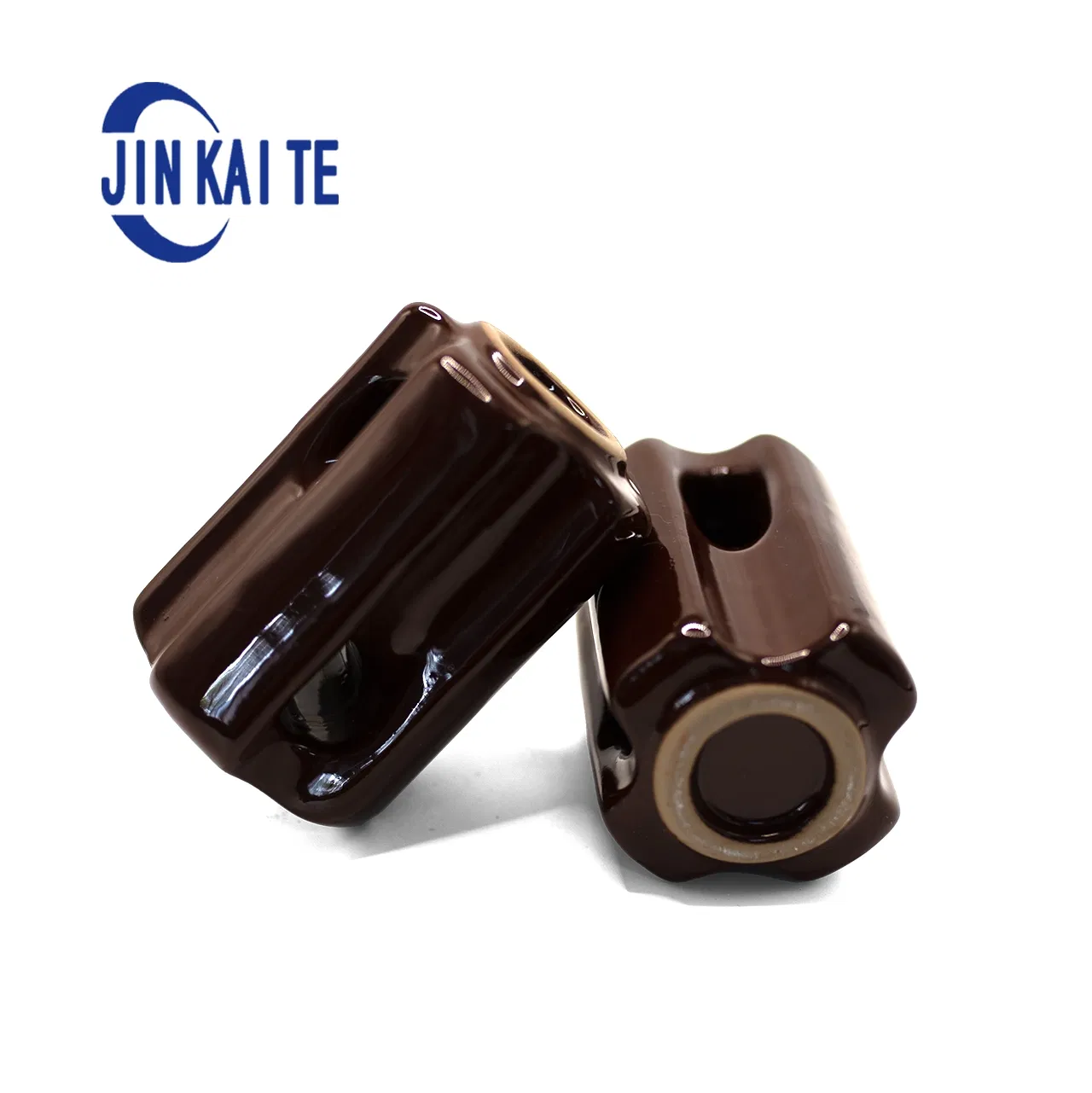

Ventajas Clave

Diseño tipo bobina: Cuerpo octogonal antideslizante con dos ranuras para asegurar una fijación firme y confiable de los cables.
Porcelana de alta resistencia: Capacidad de fuerza transversal de hasta 9.1kN, ofreciendo un soporte de tensión altamente confiable.
Opciones de vidriado doble: Color marrón ideal para zonas costeras expuestas a la contaminación, y blanco para un acabado limpio en líneas interiores.
Fácil instalación: Orificio central pasante y dos ranuras diseñadas para un enhebrado de cable rápido y eficiente.
Intercambiabilidad: Totalmente compatible con la norma ANSI C29.6, intercambiable con las dimensiones de los modelos ED-1, ED-2 y ED-3.

Descripción del Producto

La serie ANSI 54 de aisladores de porcelana tipo bobina está especialmente diseñada para su uso en líneas de distribución aérea de baja tensión de 0.4kV a 1kV. Se utiliza para la fijación y tensión de cables de retención conductores. Su cuerpo de porcelana octogonal antideslizante cuenta con un orificio pasante central para el cable de retención y ranuras dobles superior/inferior para asegurar el conductor de forma rápida y segura.

Disponibles en esmalte marrón de alta temperatura para entornos hostiles (costas, tormentas de arena o zonas contaminadas) y en esmalte blanco puro para entornos interiores limpios. Los tres modelos cubren fuerzas transversales desde 4.5kN hasta 9.1kN, siendo equivalentes a los modelos ED-1, ED-2 y ED-3. Son la opción ideal para estructuras publicitarias y líneas de comunicación de estaciones base.

Especificaciones Rápidas:

Modelos: ANSI 54-1, 54-2, 54-3
Equivalentes: ED-1, ED-2, ED-3
Rango de fuerza: 4.5 - 9.1 kN
Voltaje de arqueo en seco: 10 - 15 kV
Voltaje de arqueo en húmedo (Vertical): 6 - 8 kV
Voltaje de arqueo en húmedo (Horizontal): 8 - 10 kV
Altura total: 76 mm | Diámetro máx.: 38 mm
Agujero central: 14 mm | Ancho de ranura: 12 mm
Distancia de fuga: ≥ 70 mm
Tamaño de cable compatible: 1.5 - 6 mm²
Norma aplicable: ANSI C29.6

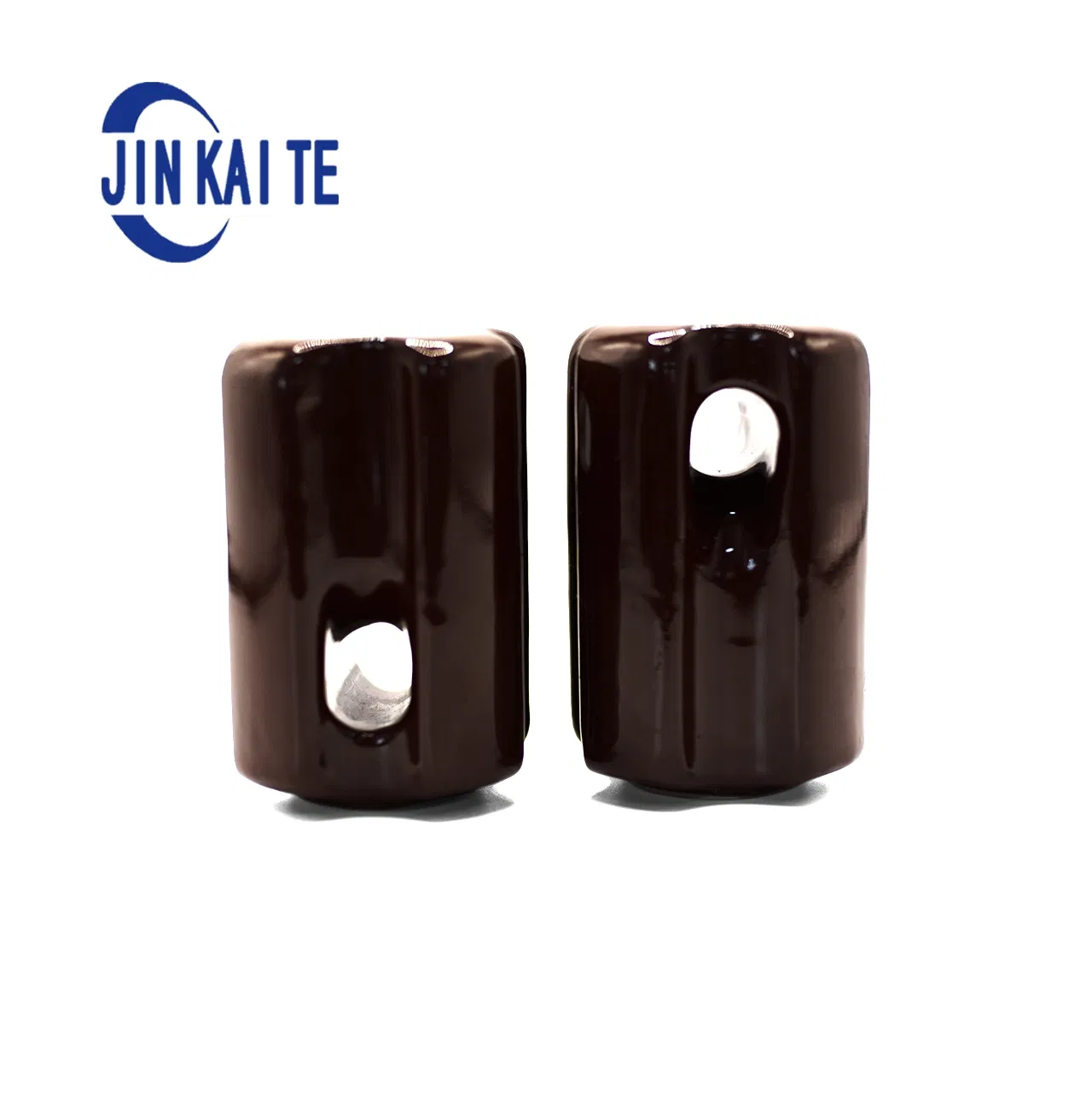

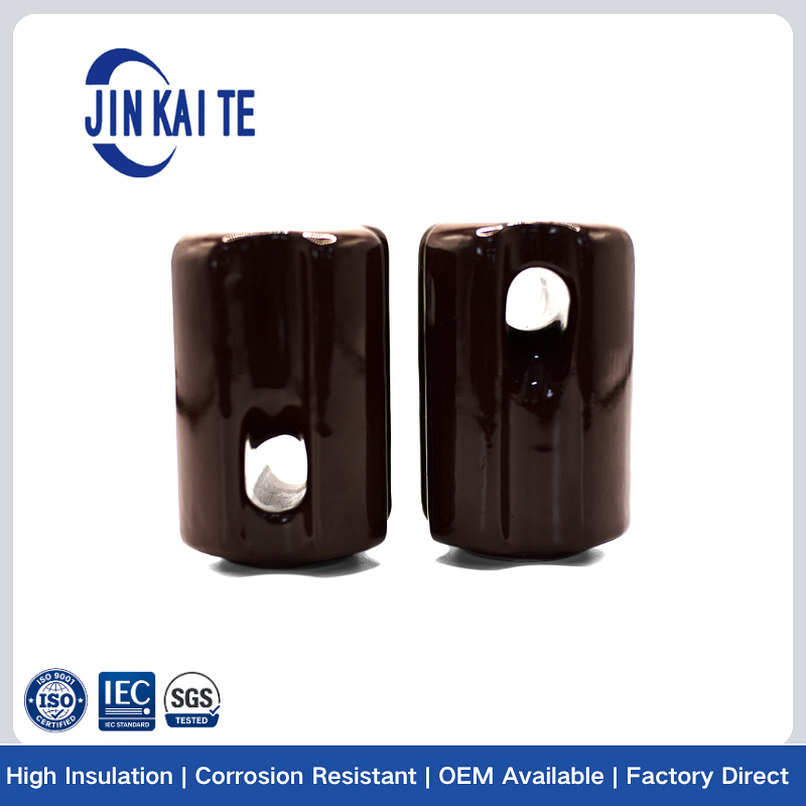

Especificaciones de aisladores ANSI 54-1

Especificaciones Técnicas

Parámetro	Figura No.	Clase ANSI	Fuerza Transversal (lb / kN)	Tensión Arqueo Seco (kV)	Tensión Arqueo Húmedo Vert. (kV)	Tensión Arqueo Húmedo Horiz. (kV)	Peso Neto Aprox. (kg)
54-1 ANSI (ED-1)	1	54-1	1000 (4.5)	10	6	8	0.30
54-2 ANSI (ED-2)	2	54-2	1500 (6.8)	12	7	9	0.45
54-3 ANSI (ED-3)	3	54-3	2000 (9.1)	15	8	10	0.60
54-4 ANSI (ED-4)	4	54-4	3000 (13.6)	18	10	12	0.85

Aplicaciones

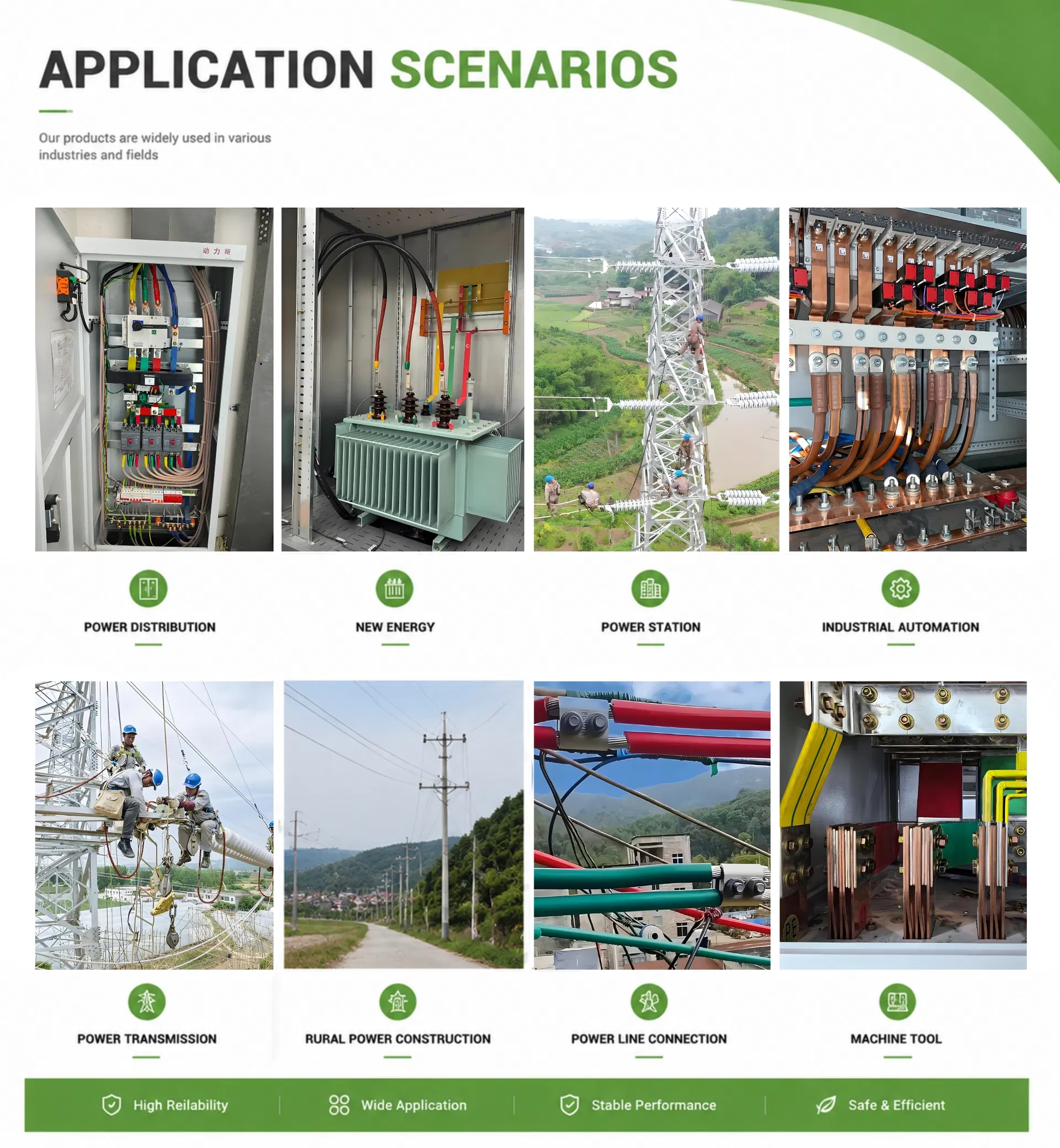

Aplicación de aisladores en redes eléctricas

Certificaciones de Calidad

Perfil Técnico y Capacidades

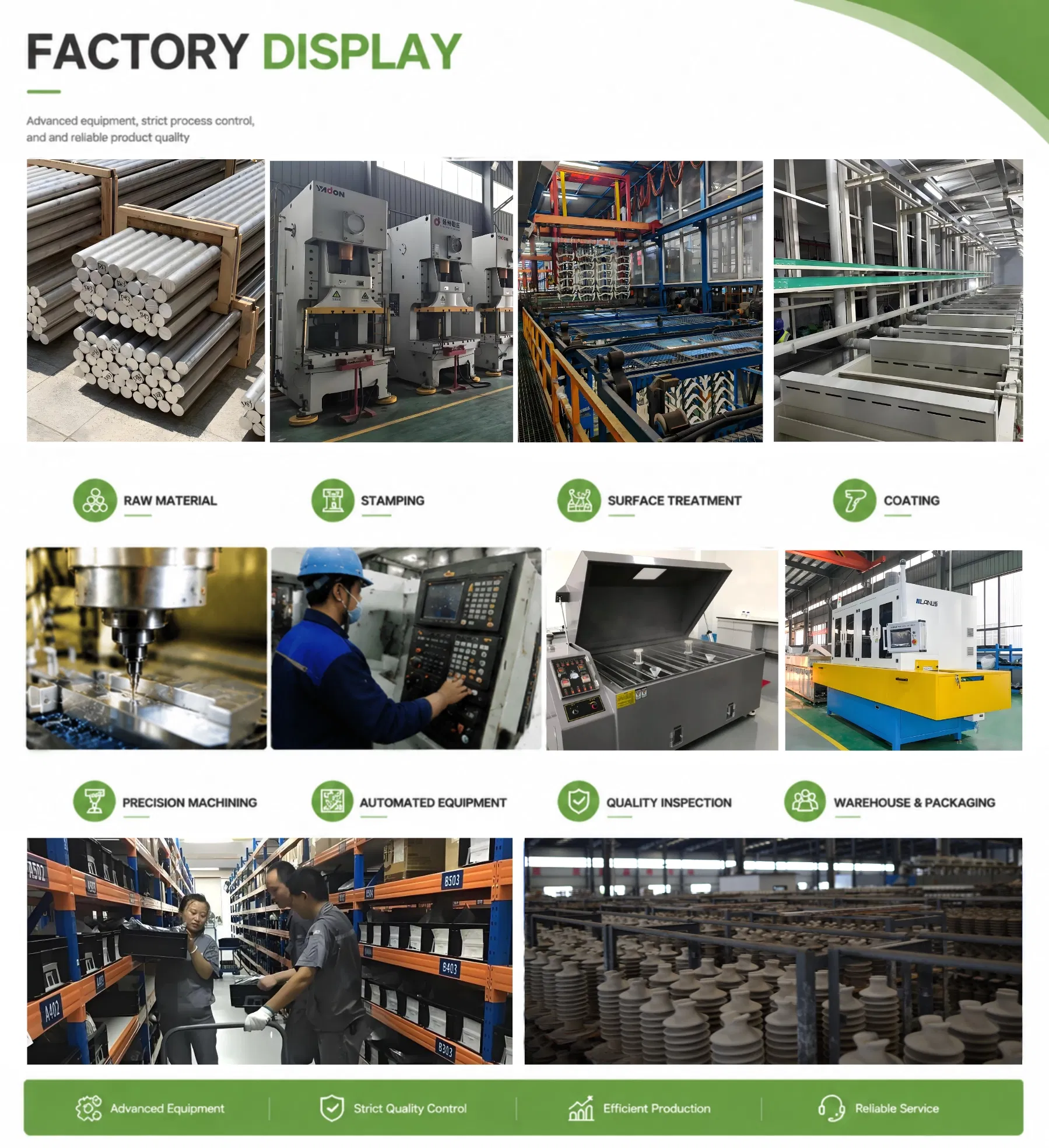

Instalaciones de prueba e inspección de calidad

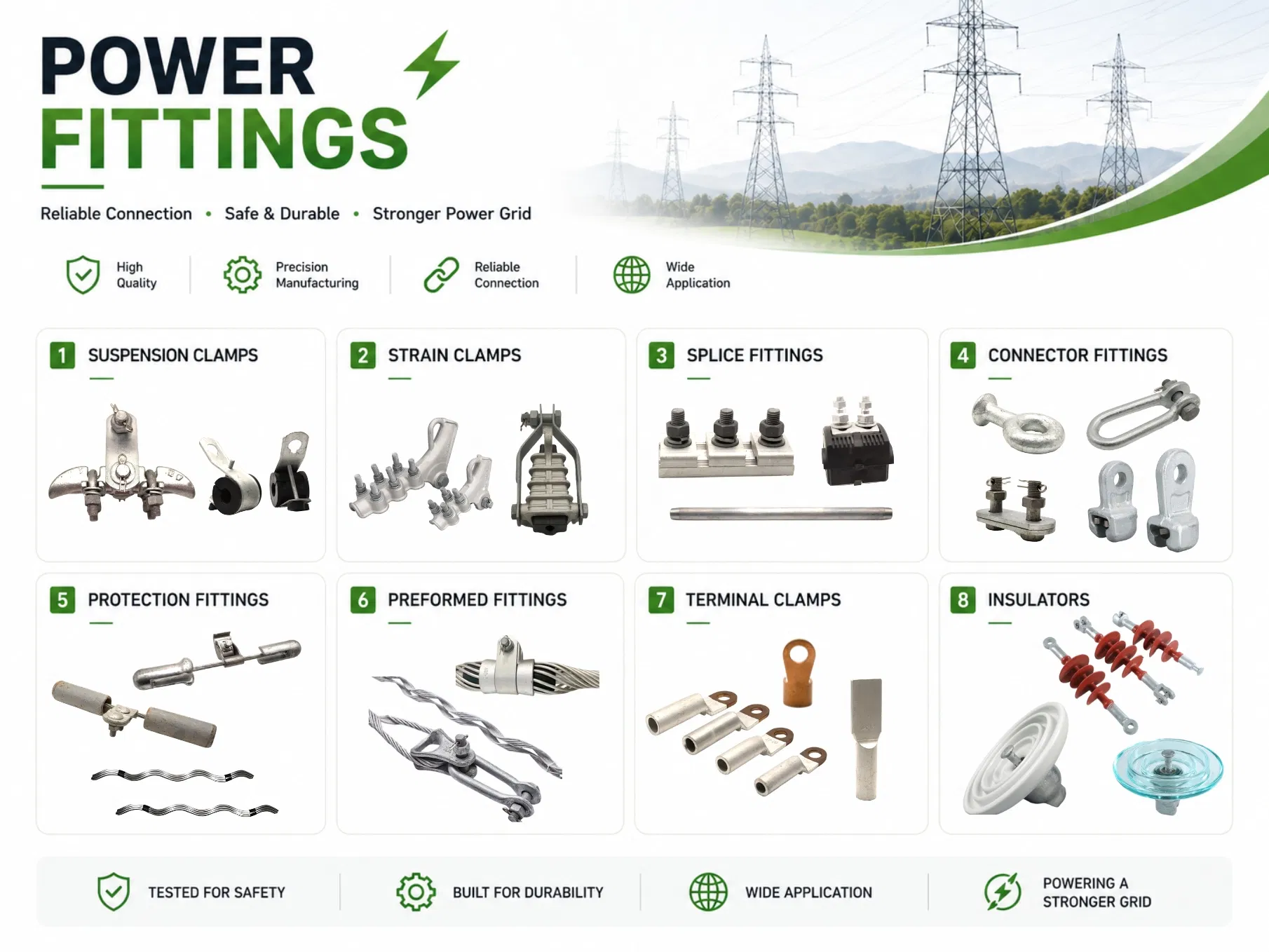

Los principales productos de manufactura incluyen abrazaderas de suspensión, abrazaderas de esfuerzo paralelo, abrazaderas de ranura, manguitos de empalme, amortiguadores de vibración, conectores de perforación de aislamiento y diversas placas y anillos colgantes. Estas soluciones cubren la transmisión de energía de alta tensión, redes de distribución urbanas y rurales, energía eólica, fotovoltaica y otros escenarios clave de infraestructura. Se ofrece soporte completo para la personalización de diseños no estándar.

Impulsado por la innovación y la integridad, nuestro equipo profesional de comercio exterior y la madurez de la cadena de suministro respaldan la exportación exitosa a mercados europeos, americanos, del Sudeste Asiático e industrias de Oriente Medio, consolidándonos como un proveedor de confianza para proyectos de redes de distribución globales.

Embalaje y Envío

Embalaje: Los productos son embalados en cajas de exportación estándar. Todos los productos se someten a inspección del 100% en apariencia, dimensiones físicas, fuerza de agarre y protección anticorrosiva antes de ser preparados en sus cajas finales.

Envío: Colaboramos con reconocidas empresas de logística internacional (como DHL, FedEx, UPS, entre otras) para ofrecer un servicio a domicilio rápido y confiable para pedidos pequeños. Para compras de gran volumen, gestionamos opciones de transporte marítimo, aéreo o ferroviario según sus requerimientos, con la documentación aduanera necesaria para garantizar una entrega fluida.

Plazo de entrega: Pedidos de muestras toman habitualmente entre 5 y 10 días laborables. Los pedidos al por mayor tienen un tiempo estimado de 15 a 20 días hábiles, sujeto a la cantidad definitiva de la orden. Hacemos el seguimiento de su carga y proporcionamos información logística constante.

Embalaje preparado para exportación marítima y aérea

Información Sugerida para Solicitud de Cotización

Para procesar su cotización con la mayor rapidez y precisión, le recomendamos incluir los siguientes detalles en su consulta:

Detalles del conductor: Tipo de conductor (ACSR, AAAC, OPGW, AAC) y rango de diámetro en mm.
Requerimientos mecánicos: Tensión máxima de trabajo o carga de rotura requerida (kN).
Condiciones ambientales: Indicación si es zona de costa, desierto, área industrial altamente contaminada o rural estándar.
Certificaciones requeridas: Normativa técnica o estándares de la compañía eléctrica nacional que debe cumplir el producto.
Detalles de logística: Volumen de la orden, término de entrega preferido (FOB, CIF) y puerto de destino.

Preguntas Frecuentes (FAQ)

¿Cuáles son las aplicaciones principales de los aisladores tipo bobina de la serie ANSI 54?

Estos aisladores son ideales para líneas de distribución aéreas de baja tensión de 0.4kV a 1kV, diseñados específicamente para sujetar y tensar conductores o cables de retención. También son ideales para la sujeción de cables de comunicación en estaciones base y marcos de publicidad.

¿Qué tipo de esmalte protector es más recomendable según el clima de la instalación?

Se dispone de dos tipos de esmaltado: el esmalte marrón de alta temperatura, perfecto para zonas costeras húmedas, desiertos con tormentas de arena y áreas con alta polución; y el esmalte blanco puro, idóneo para entornos limpios y estéticos en líneas interiores.

¿Tienen compatibilidad o equivalencia con otros estándares del mercado?

Sí, toda nuestra serie está fabricada bajo la norma técnica ANSI C29.6, lo que los hace 100% intercambiables con los modelos estándar ED-1, ED-2, ED-3 y ED-4 en cuanto a dimensiones y fijación de cables.

¿Es posible solicitar dimensiones especiales o embalajes personalizados?

Sí. Contamos con un departamento técnico capaz de desarrollar moldes especiales y fabricar productos no estándar según sus requerimientos. En cuanto al embalaje, se puede imprimir logotipos personalizados o datos técnicos en las cajas según las directrices de su empresa.

¿Cuál es su capacidad logística y cómo gestionan la entrega del pedido?

Para lotes pequeños trabajamos con envíos express puerta a puerta como DHL o FedEx. Para pedidos industriales de gran escala, gestionamos cargas consolidadas por mar o aire. Todos los envíos se rastrean de forma activa y garantizamos la reposición en caso de cualquier daño durante el trayecto de entrega.
