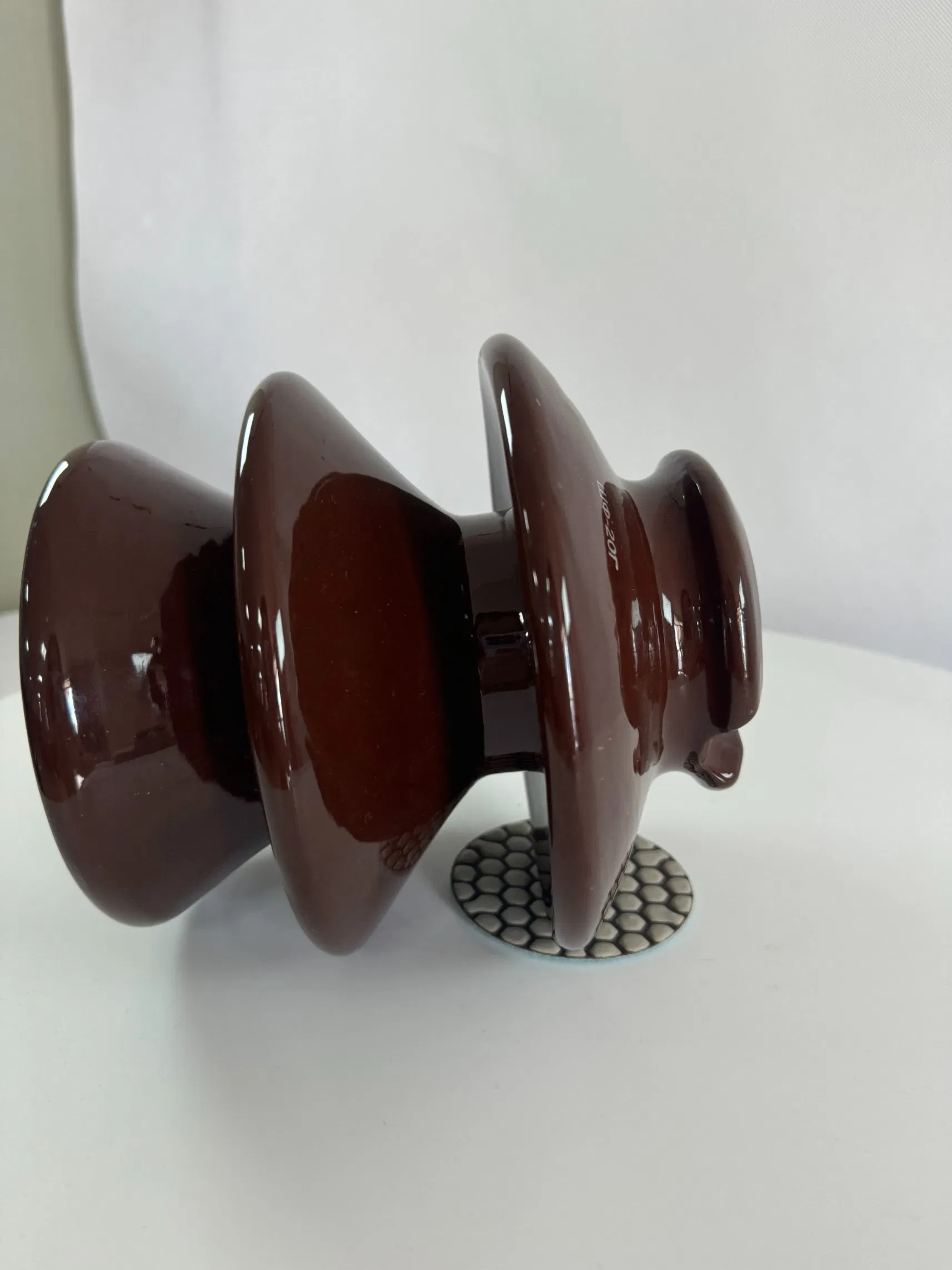

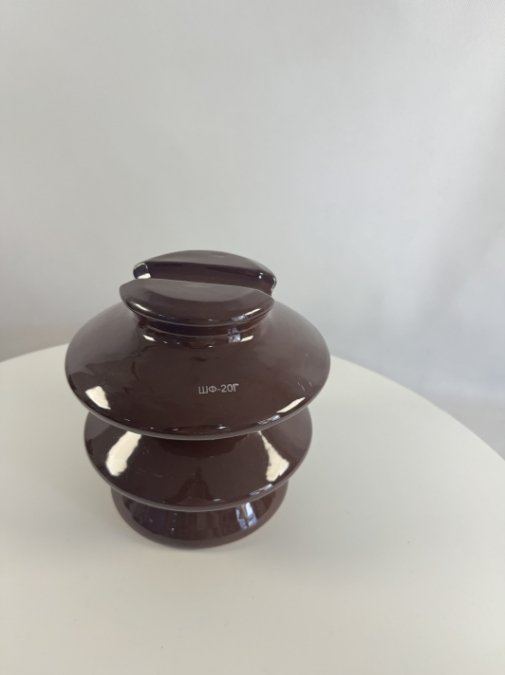

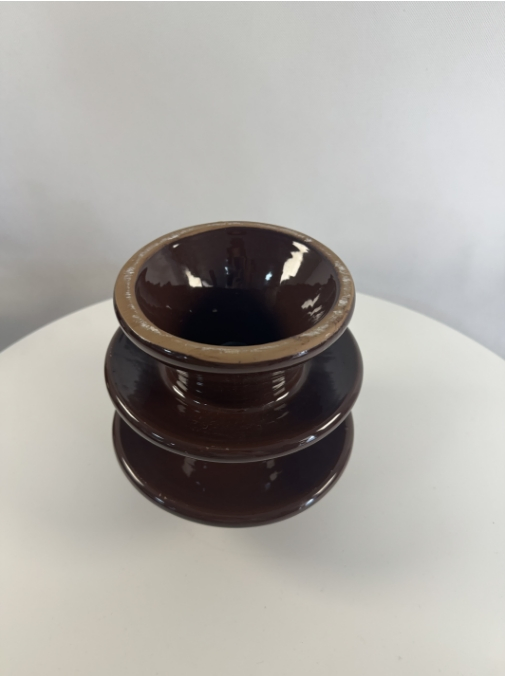

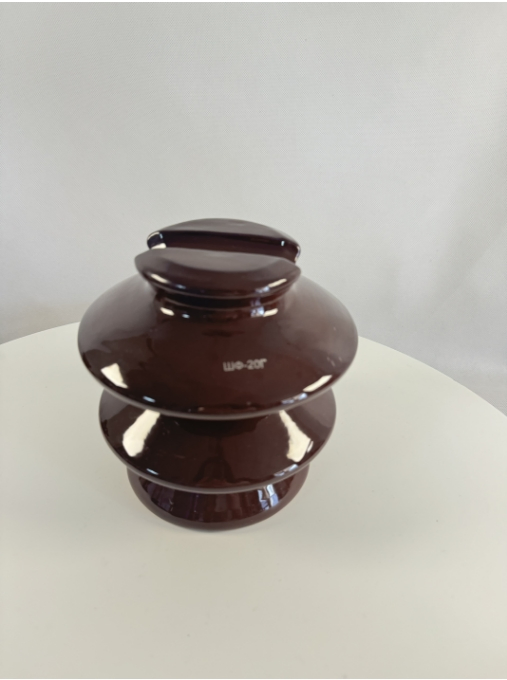

Aislante de porcelana de tipo 20kV pines (equivalente a SHF-20g / ST-20 J)
Como su nombre indica, el aislante de tipo pasador está montado en un pasador en el brazo transversal del poste. Hay una ranura en el extremo superior del aislante. El conductor pasa a través de esta ranura y está atado al aislante con alambre recocido del mismo material que el conductor. Los aislantes tipo pin se utilizan para la transmisión y distribución de energía eléctrica a tensiones de hasta 33 kV. Más allá de la tensión de funcionamiento de 33 kV, los aisladores de tipo pin se vuelven demasiado voluminosos y, por lo tanto, poco económicos.
Aislante de porcelana de tipo 20kV pines (equivalente a SHF-20g / ST-20 J)

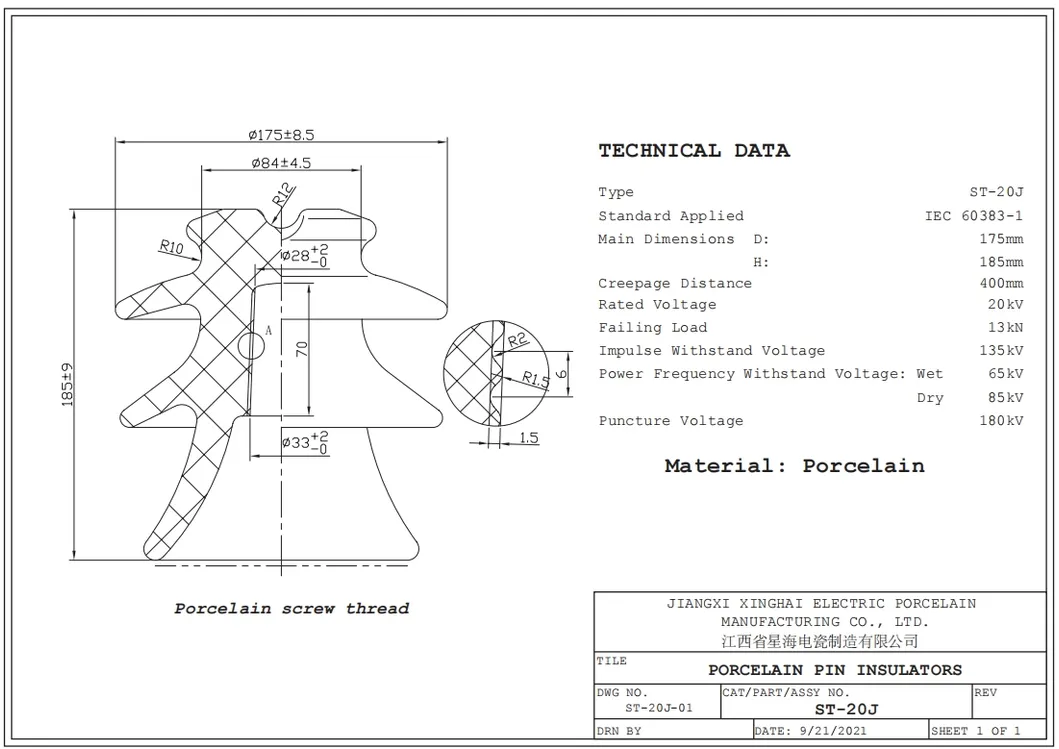

| N.o de catálogo | A1001 | A1002 | A1003 | A1004 | A1005 | A1006 | A1007 | ||
|---|---|---|---|---|---|---|---|---|---|
| Fig | 1 | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Clase Bs | ST-20J | P-15-Y | P-20-Y | P-33-Y | PW-11-Y | PW-22-Y | PW-33-Y | ||
| Dimensiones principales (mm) | H | 185 | 137 | 195 | 244 | 185 | 255 | 320 | |
| h | / | 48 | 52,63 | 52,63 | 52,63 | 52,63 | 52,63 | ||
| D | 175 | 152 | 230 | 279 | 170 | 205 | 240 | ||
| d | / | 18,29 | 27,78 | 27,78 | 76 | 76 | 76 | ||
| d2 | 27,78 | 27,78 | 27,78 | ||||||
| R1 | / | 13 | 19 | 19 | 16 | 16 | 16 | ||
| R2 | / | 12,7 | 14,3 | 13 | 16 | 16 | 16 | ||
| Tensión nominal (kv) | 20 | 15 | 22 | 33 | 15 | 22 | 33 | ||
| Distancia de deslizamiento (mm) | 400 | 298 | 432 | 630 | 432 | 673 | 851 | ||
| Tensión de destello mínima (KV) | Frecuencia de potencia | Seco | 85 | 80 | 100 | 135 | 100 | 125 | 140 |
| Húmedo | 65 | 55 | 60 | 85 | 65 | 95 | 110 | ||
| 50% impulso | Positivo | / | 130 | 160 | 185 | 150 | 190 | 210 | |
| Negativo | / | 175 | 205 | ||||||
| Tensión de punción (KV) | 180 | 135 | 145 | 185 | 150 | 200 | 210 | ||
| Carga de fallo (KN) | 13 | 11 | 11 | 13 | 11 | 11 | 11 | ||
| Peso (kg) | 1,96 | 11,5 | 5 | 10 | 13 | ||||

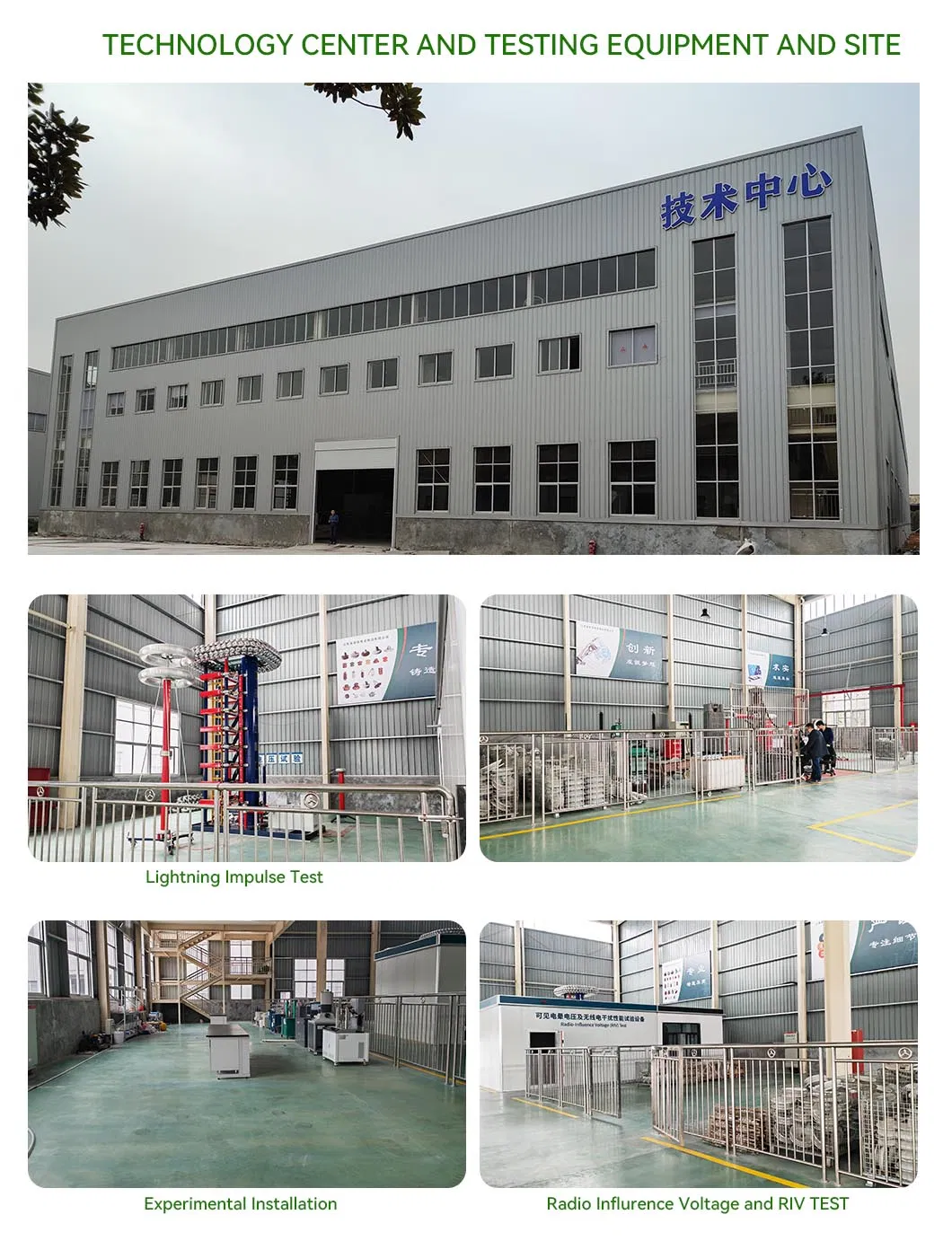

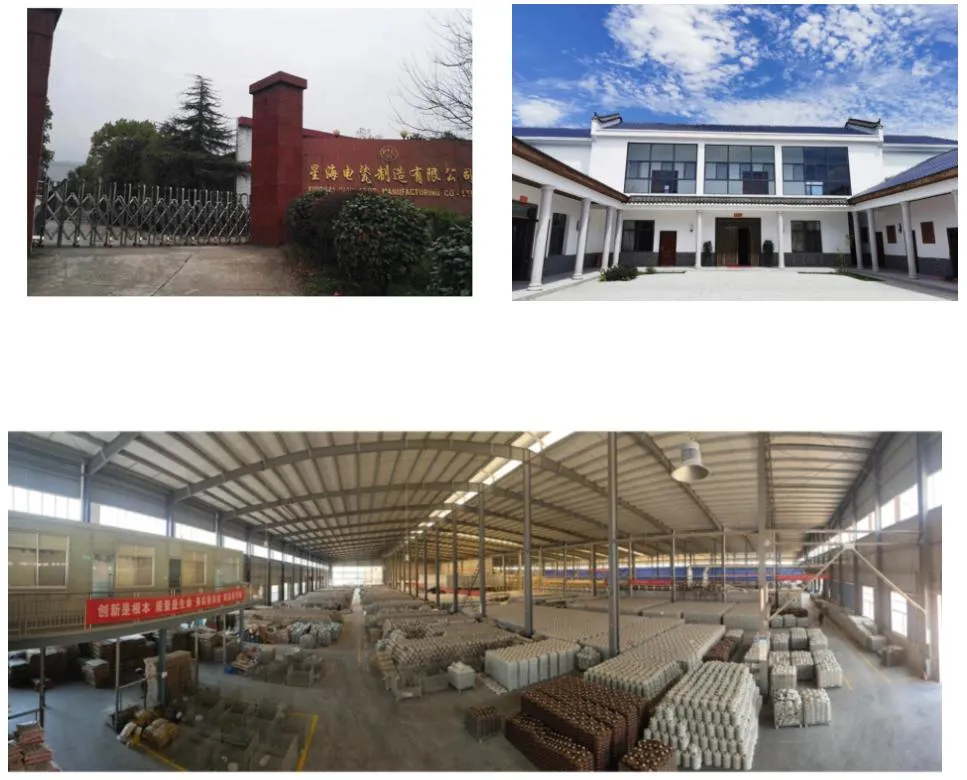

Nuestra fábrica colaboradora es una de las principales productoras de aisladores de porcelana para líneas de transmisión y distribución aérea. Cuenta con amplias instalaciones de fabricación de 80.000 m² y un equipo altamente profesional que incluye ingenieros y técnicos especializados.
La planta cuenta con una fuerte resistencia técnica y un conjunto completo de equipos avanzados de alta y baja tensión. La gama de productos abarca aisladores de suspensión/disco, tipo anticontaminación, de pasador, de poste de línea, de tensión, de bobina, de grillete y otros modelos específicos para redes eléctricas de niveles de tensión de 10kV a 500kV.

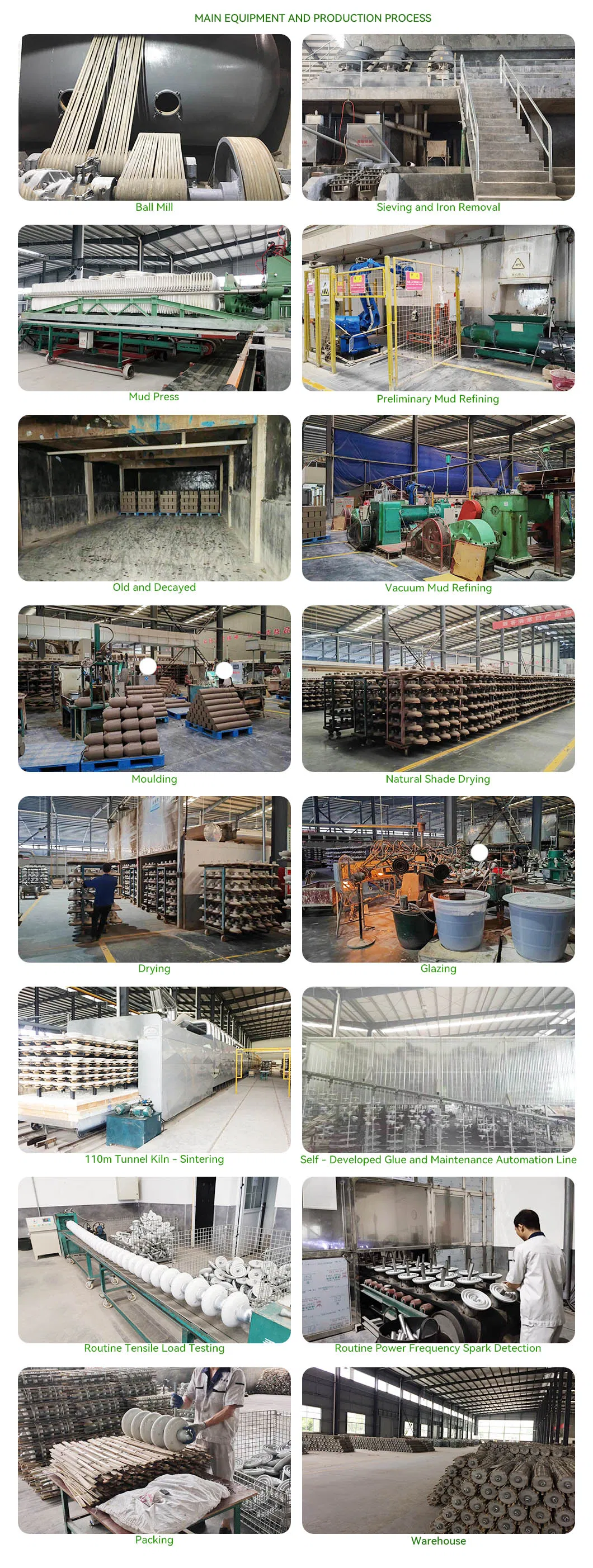

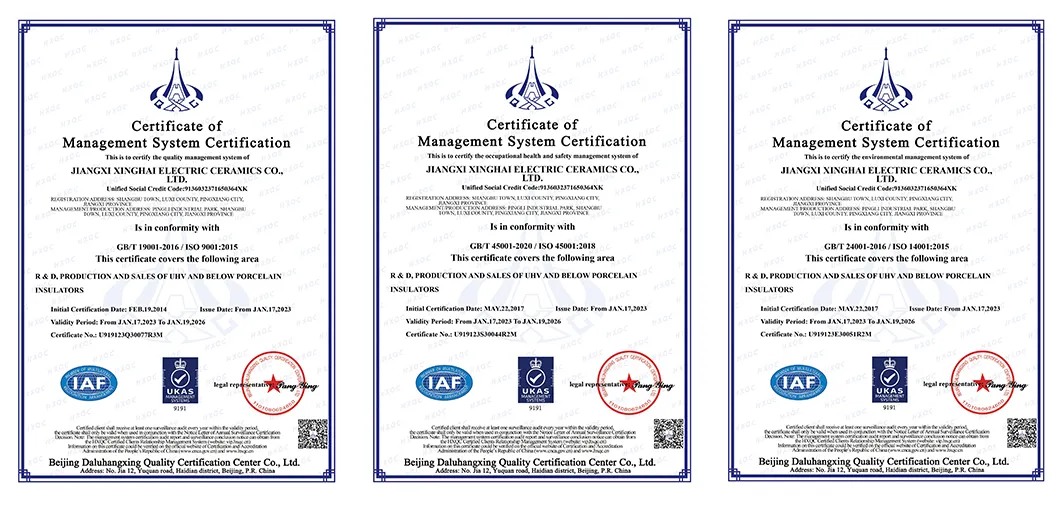

Todos los componentes se fabrican mediante procesos húmedos y cocción controlada para asegurar una fiabilidad superior. La producción está respaldada por la certificación de gestión de calidad ISO9001:2015, cumpliendo rigurosamente los estándares internacionales IEC, BS, ANSI, AS, DIN y GB.
Nuestros productos están fabricados principalmente con porcelana procesada por vía húmeda de alta resistencia y vidriado de alta densidad, lo que garantiza propiedades eléctricas y mecánicas superiores.

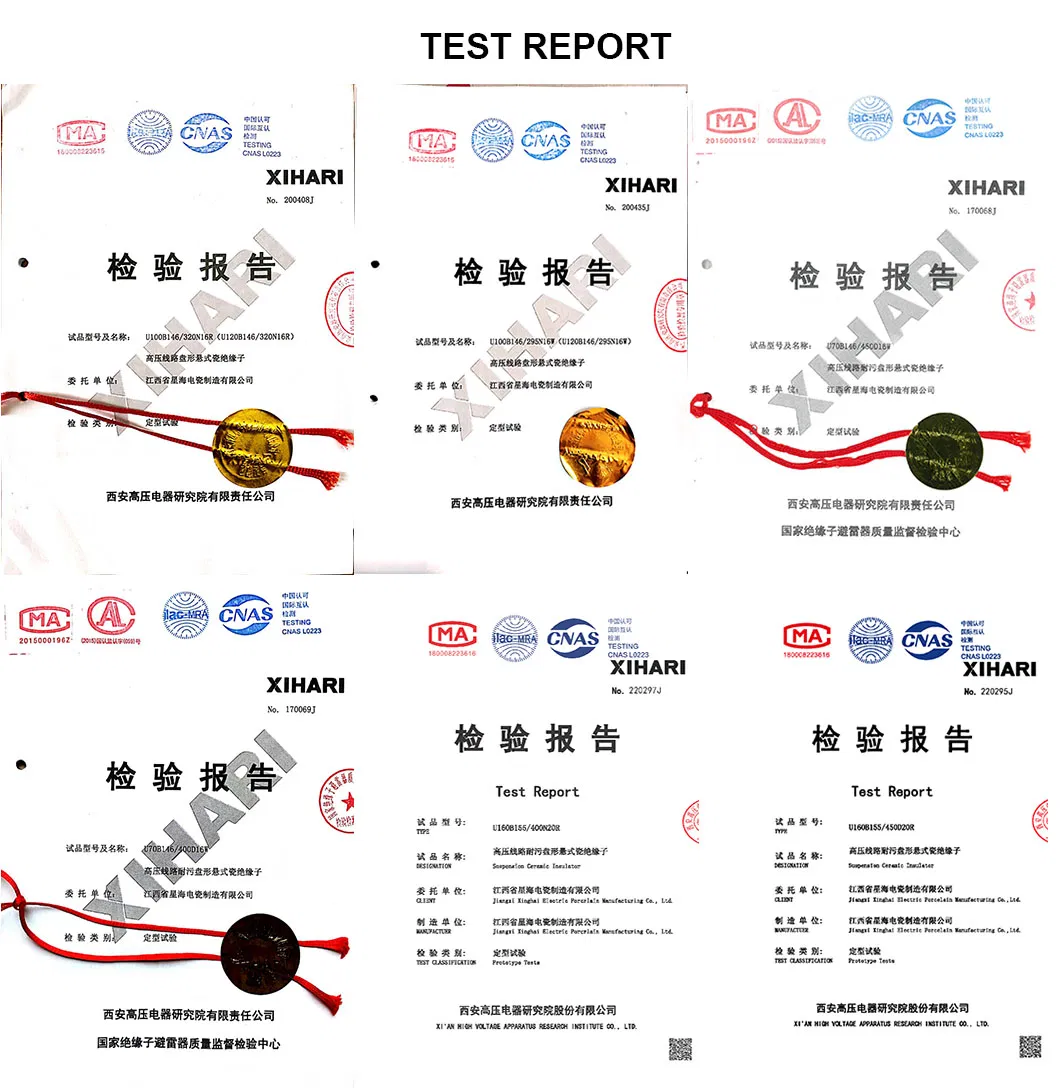

El control de calidad se implementa desde las materias primas hasta el producto terminado. Realizamos pruebas y controles de rutina en cada proceso de producción para garantizar la conformidad técnica.

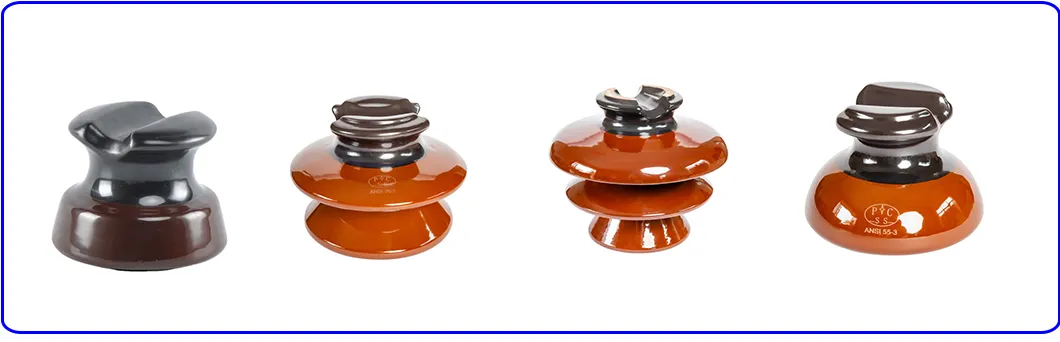

Ofrecemos una amplia gama de productos que incluye aisladores de porcelana, aisladores de vidrio templado, aisladores compuestos y diversos accesorios eléctricos relacionados con redes eléctricas de media y alta tensión.
Contamos con equipos de producción de tecnología avanzada, un estricto control de calidad, servicio de personalización según planos o especificaciones y soporte posventa completo.
Aceptamos condiciones de entrega estándar como FOB, EXW, CIF y diversas monedas de pago (USD, EUR, CNY). Los pagos se realizan de forma segura mediante T/T, cartas de crédito y otras opciones a convenir.
Sí, podemos personalizar los aisladores según las dimensiones y requisitos de voltaje específicos de sus proyectos locales para garantizar la compatibilidad mecánica y eléctrica.
