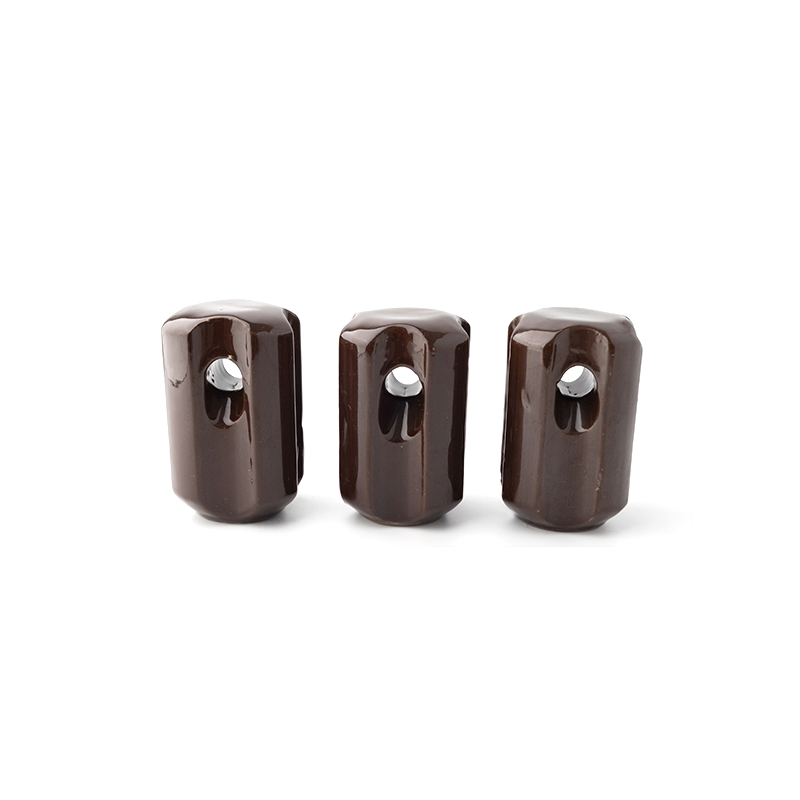

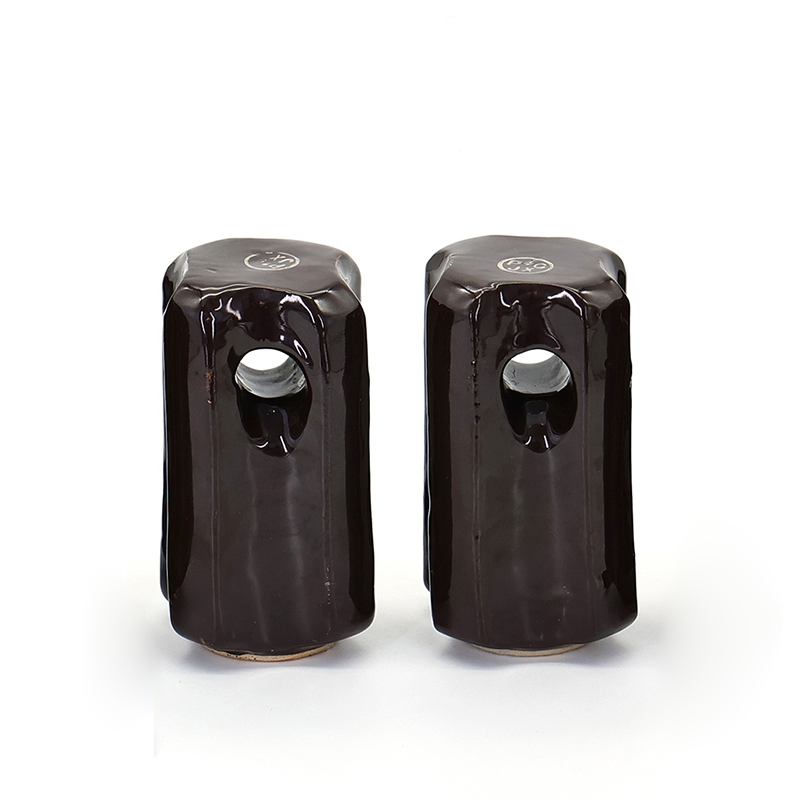

Aisladores de tensión eléctrica de porcelana ANSI (54-3)

1 / 5

Aisladores de tensión eléctrica de porcelana ANSI (54-3)

Personalización:	Disponible
Aplicación:	Alto Voltaje
Material:	Porcelana

Enviar consulta

Descripción del Producto

Visión General

No. de Modelo.	ANSI 54-2
Estructura	aislante de soporte
Tipo	Aislador de Tipo A
Uso	Transmisión de energía de alta tensión, Aislamiento
Método de conexión	Tipo Trough
Tamaño de la capacidad portante	160KN
Certificación	CE, ISO9001
Color	marrón
tensión nominal	11kv-765kv
resistencia mecánica	70kn-400kn (tensil compresivo)
material aislante	porcelana de alúmina (99% pureza)
distancia de fuga	300mm-2500mm
temperatura de funcionamiento	-50°c a +200°c
nivel de contaminación	clase i a clase iv (iec 60815)
Paquete de Transporte	cajas de madera
Especificación	personalizado
Origen	Shandong, China
Código del HS	8546209090

Descripción del producto

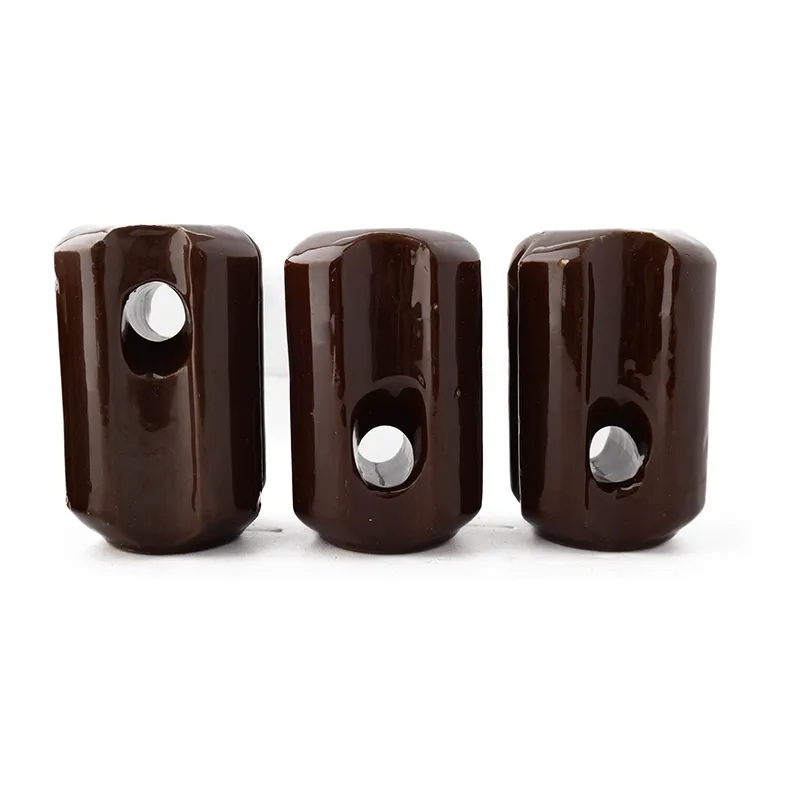

■Aislante de porcelana de alta tensión ANSI 54-3 para línea de transmisión

El aislante de la estancia es un tipo de equipo auxiliar utilizado en la transmisión de potencia y las líneas de distribución, principalmente utilizado para soportar la tensión del cable en la línea de tierra, el cable, etc., para asegurar el funcionamiento normal del sistema de alimentación.

Específicamente, el aislante del cable debe tener las siguientes características: Proporcionar suficiente resistencia mecánica, evitar la rotura, y ser capaz de soportar la carga del sistema de energía y la influencia causada por factores externos como la presión del viento y el peso.

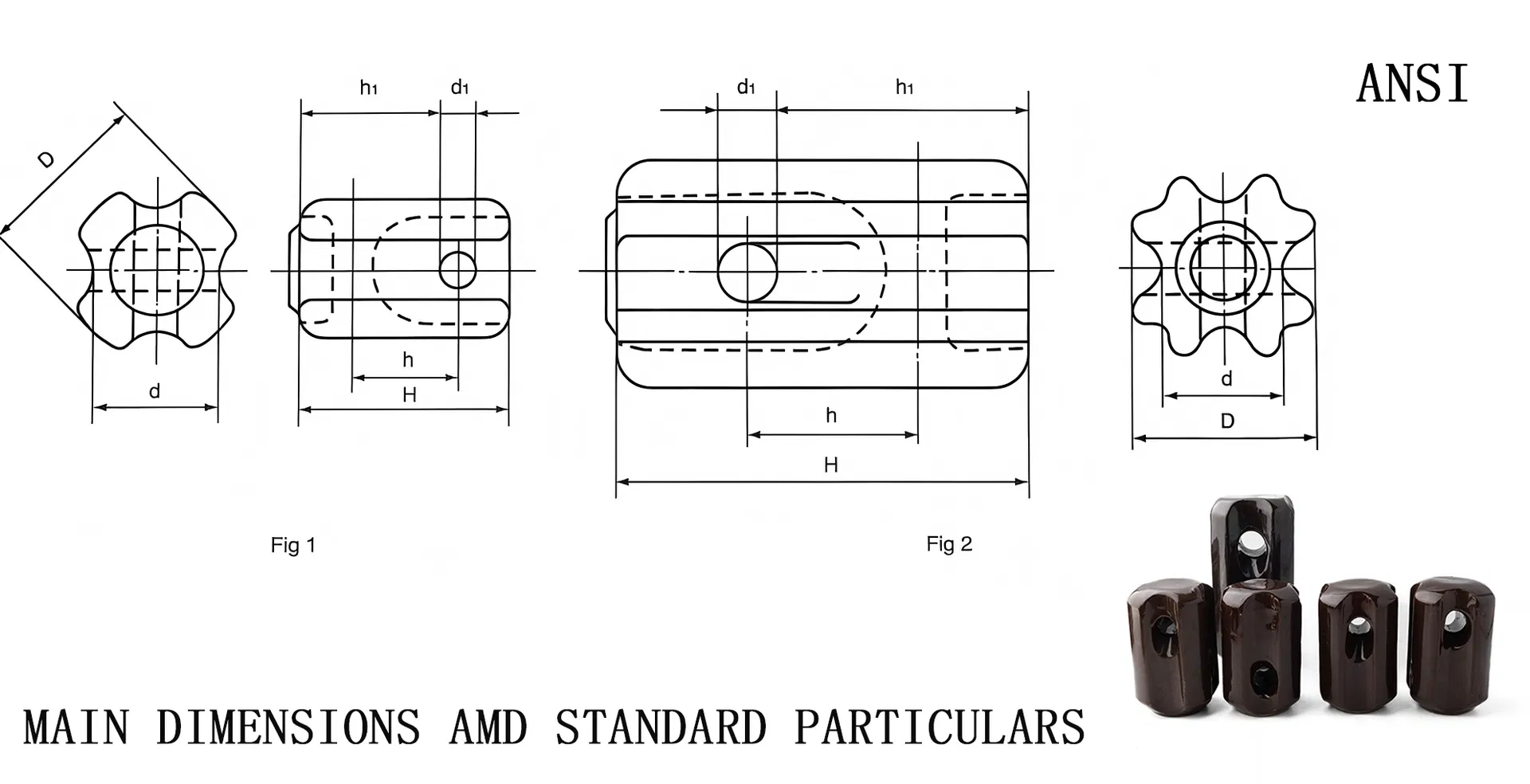

Clase ANSI				54-1	54-2	54-3	54-4
Main Dimensions (mm)		H		88	108	140	171
		h		44	57	79	69
		h1		64	76	103	114
		D		64	73	86	89
		d		44	54	60	60
		d1		16	22	25	25
Carga mecánica defectuosa (KN)				44	53	89	89
Distancia de fuga (mm)				41	47	57	76
Tensión de descarga	Frecuencia de potencia		Seco (kv)	25	30	35	40
Tensión de descarga	Frecuencia de potencia		Húmedo (kv)	12	15	18	23
Peso (kg)				0,43	0,63	1,2	2

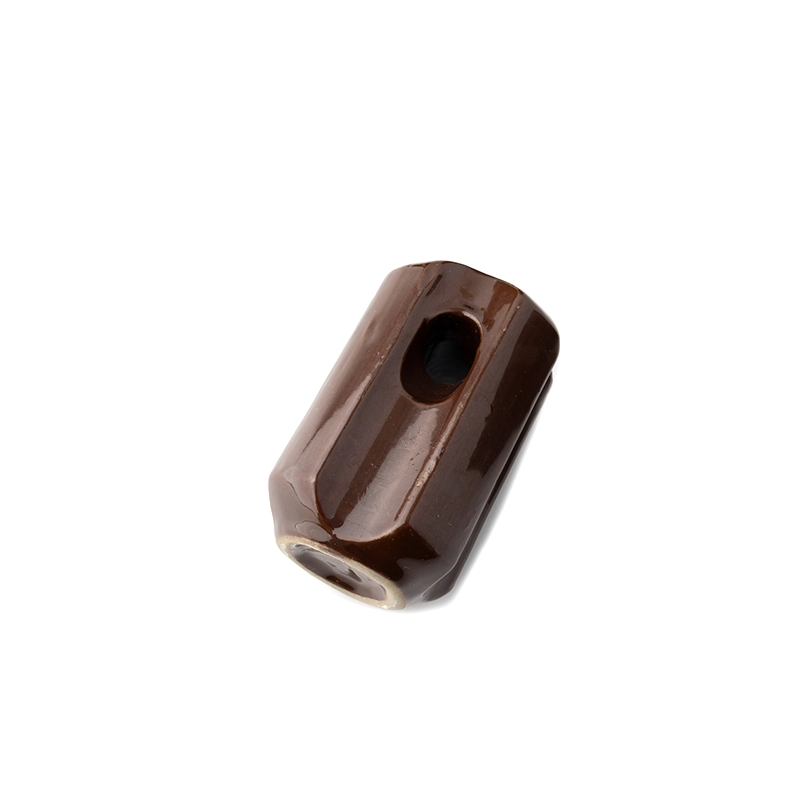

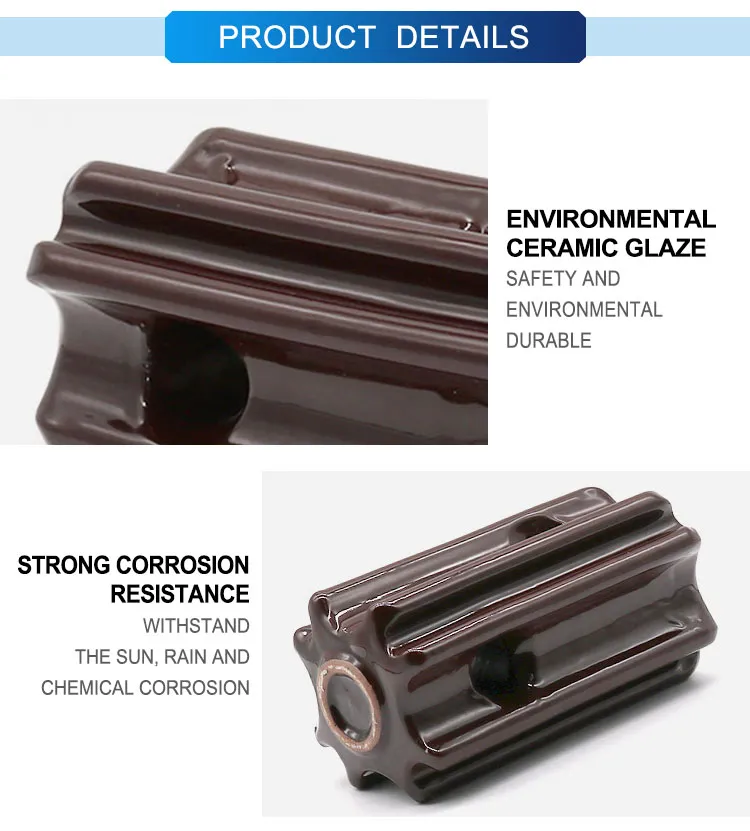

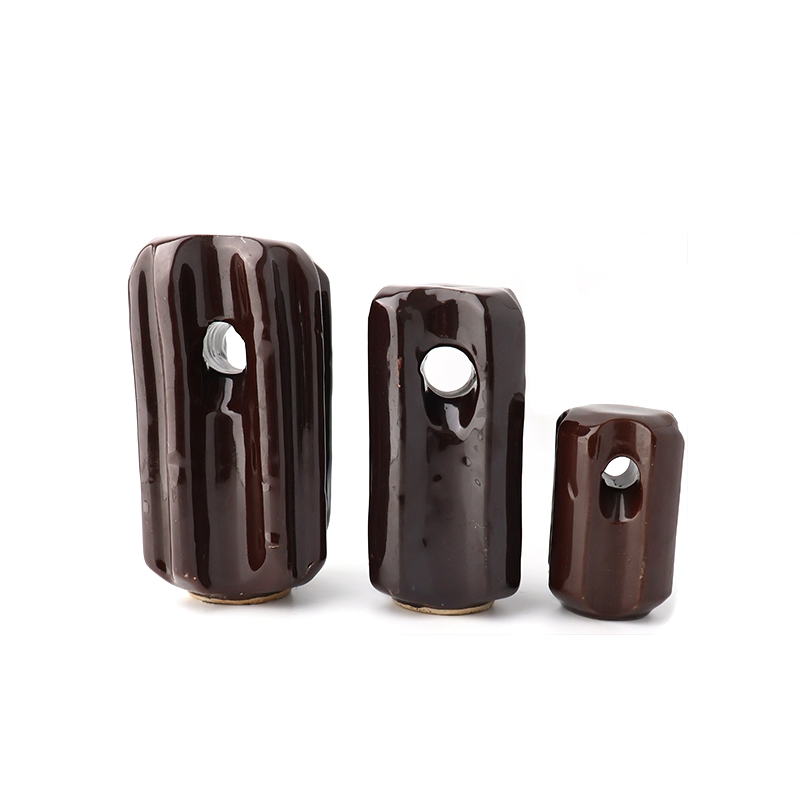

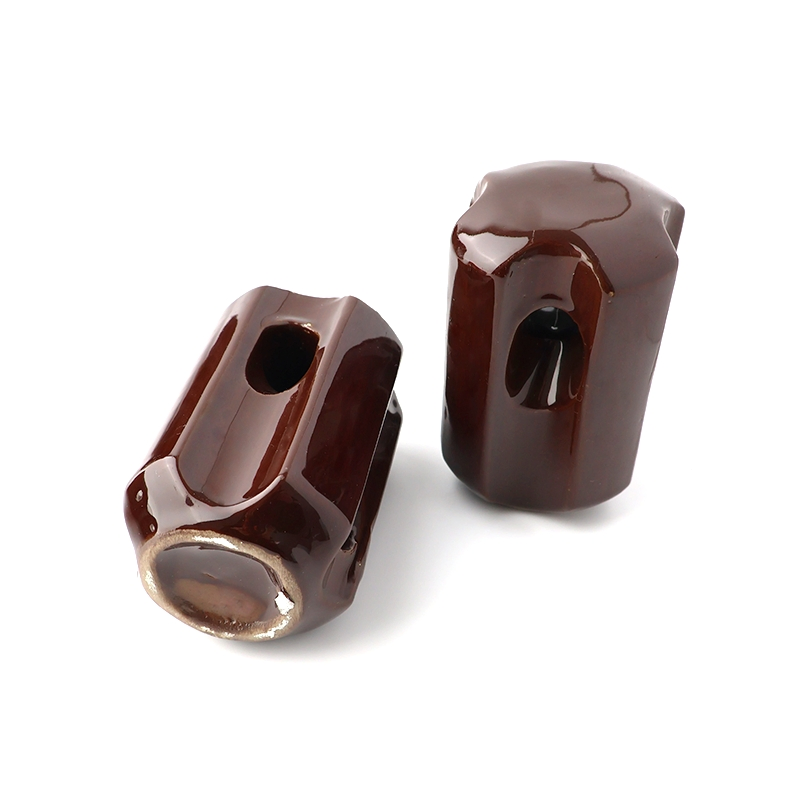

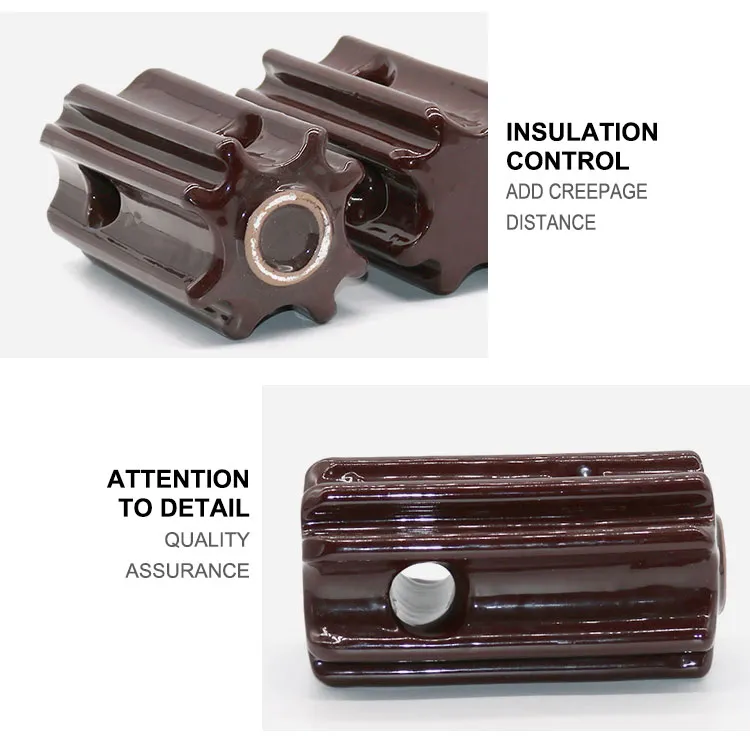

Detalle del producto

Nuestras ventajas

Perfil de la empresa

Exposición

Preguntas Frecuentes (FAQ)

¿Cuál es la función principal del aislante de soporte ANSI 54-2?

Su función principal es soportar la tensión mecánica de los cables en las líneas de transmisión y distribución de energía de alta tensión, garantizando al mismo tiempo un aislamiento eléctrico seguro.

¿Qué rango de temperatura puede soportar este aislante?

Este aislante de porcelana de alúmina está diseñado para operar de manera confiable en un rango térmico extremo que va desde los -50 °C hasta los +200 °C.

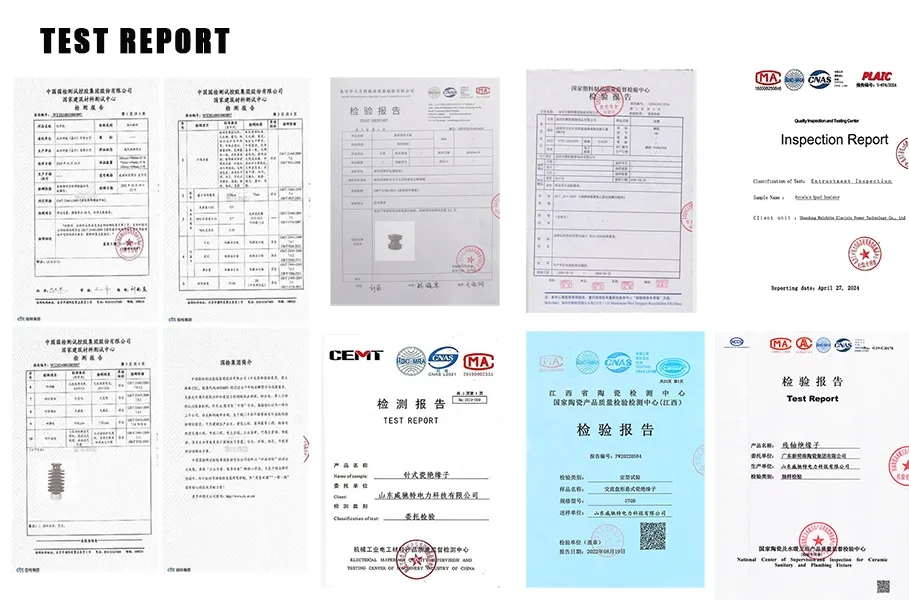

¿Qué certificaciones de calidad poseen estos aisladores?

Nuestros procesos y productos cumplen con los estándares internacionales más exigentes, contando con las certificaciones CE e ISO9001.

¿Son adecuados para zonas con altos niveles de contaminación?

Sí, cumplen con la norma IEC 60815 y son aptos para instalarse en zonas con niveles de contaminación que van desde la clase I hasta la clase IV.

¿Cuál es la resistencia mecánica que ofrece la serie ANSI?

La serie ofrece una excelente resistencia mecánica que oscila entre los 70 kN y los 400 kN en carga de tracción y compresión, según la especificación seleccionada.
