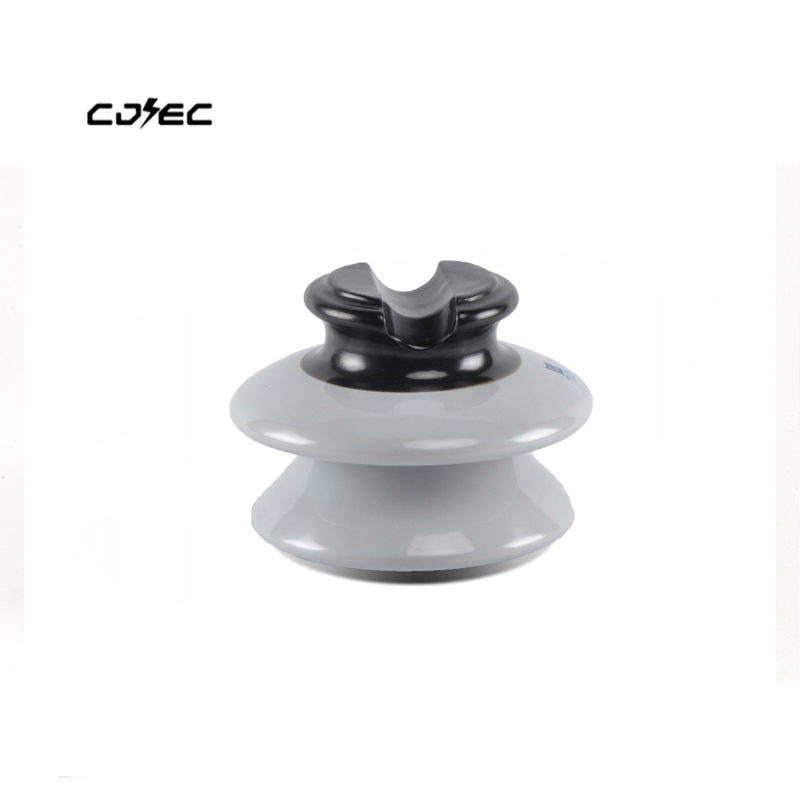

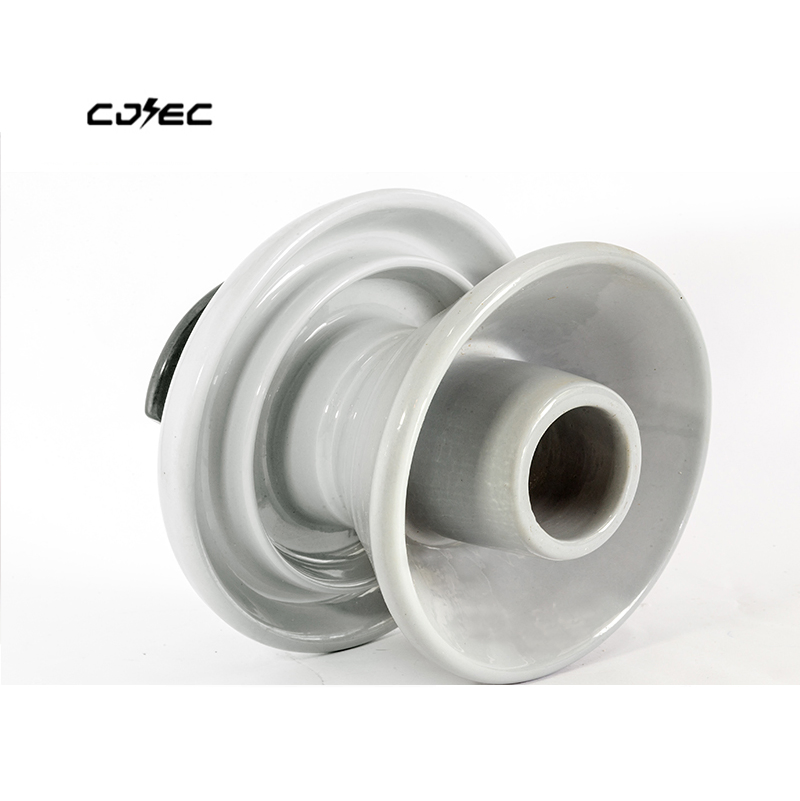

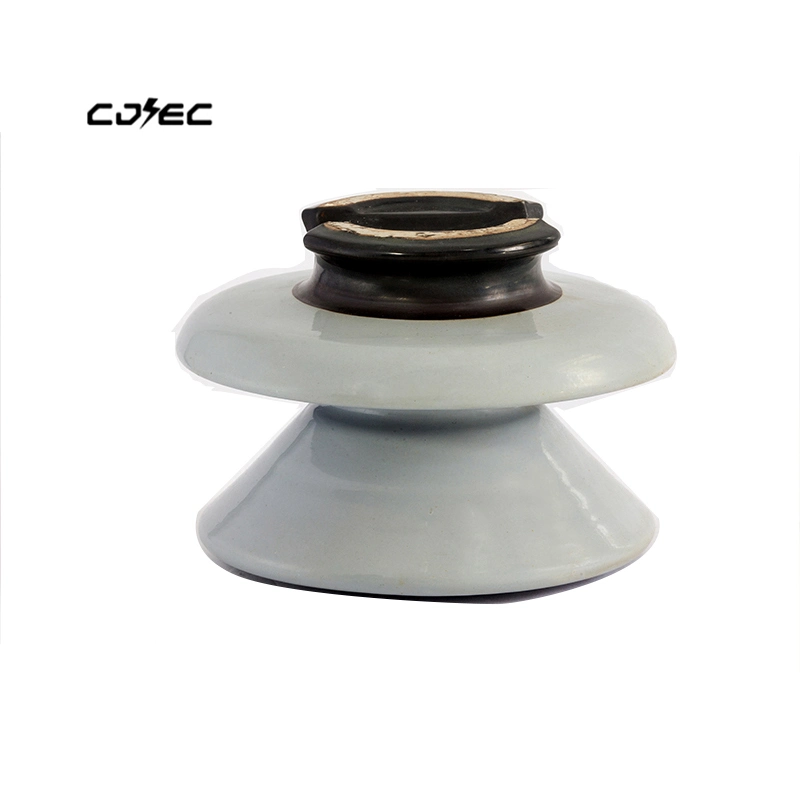

Aislador de Porcelana de Alta Tensión 33kv para un Rendimiento Eléctrico Confiable

1 / 5

Aislador de Porcelana de Alta Tensión 33kv para un Rendimiento Eléctrico Confiable

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

📋

Información Básica

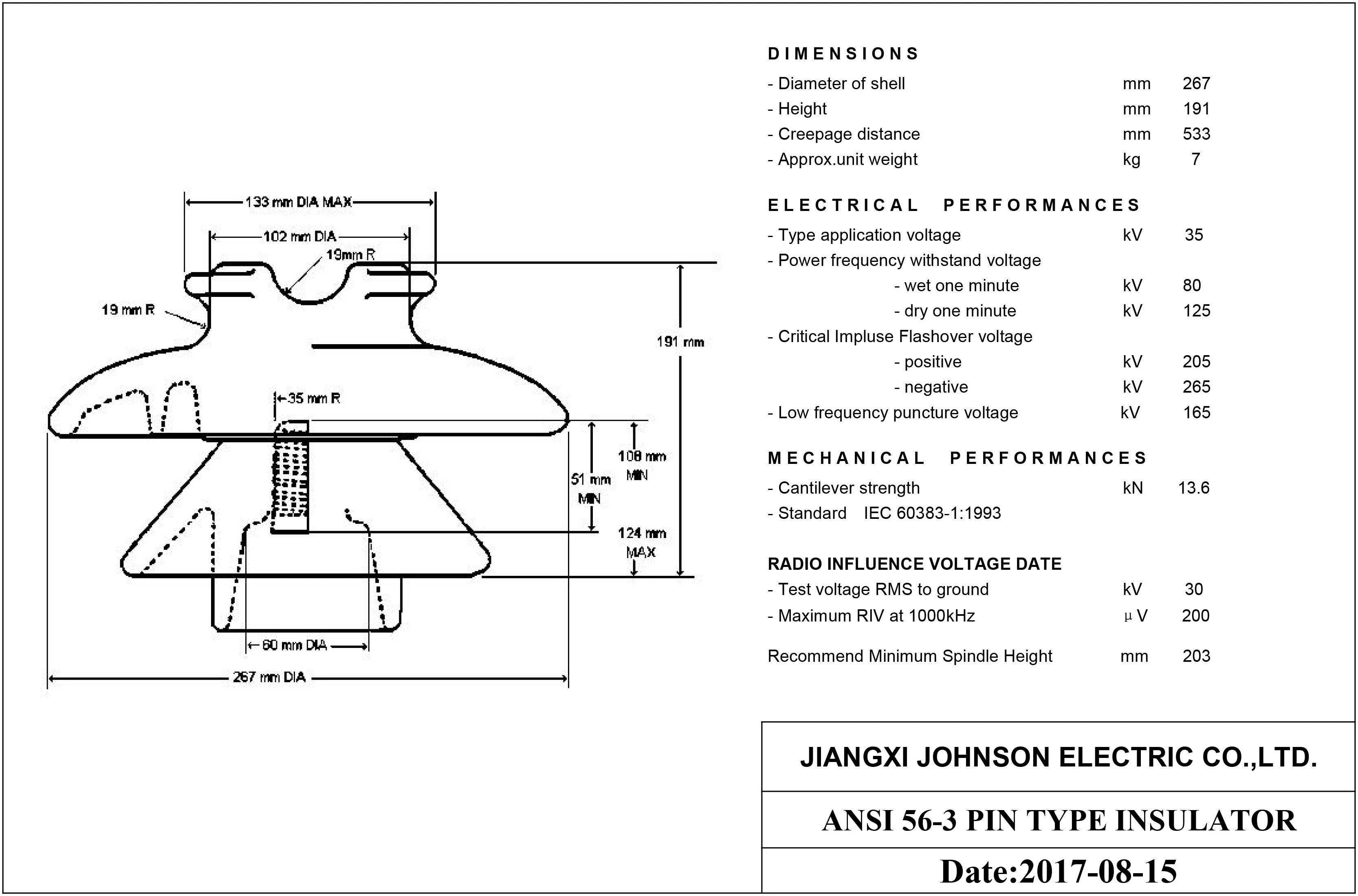

No. de Modelo 56-3

Estructura Aislador de Pin

Tipo p-33-y.

Uso línea de polo

Método de conexión línea de soporte

Tamaño de la capacidad portante 10kn

Certificación ISO9001

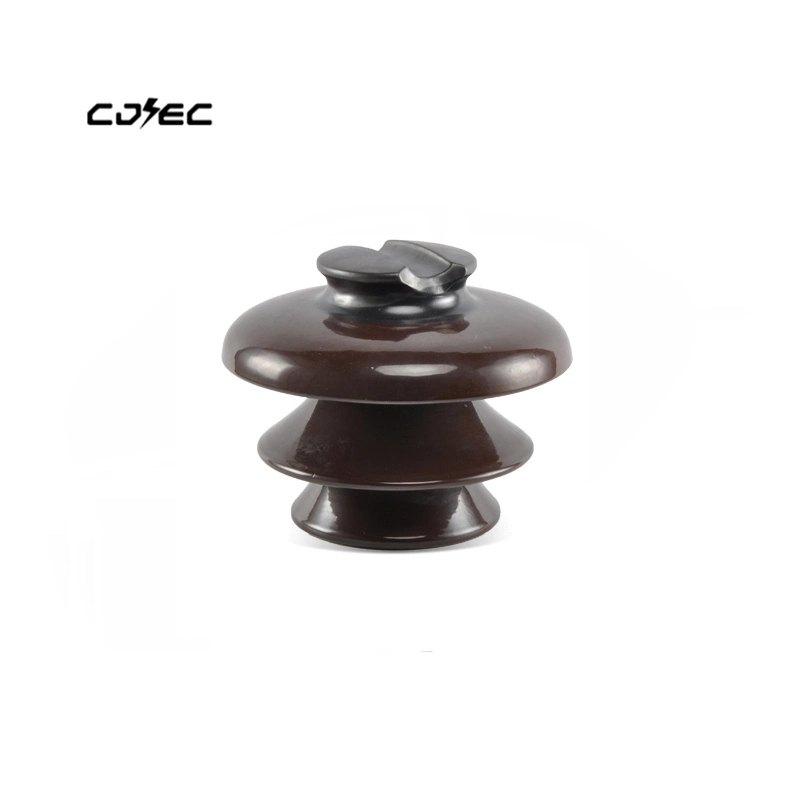

Color marrón

Marca js

moq 200

Paquete de Transporte paquetes de envío estándar

Especificación 12000*1100*1200mm

Marca Comercial js

Origen China

Código del HS 8546209090

Capacidad de Producción 100000/mes

⚡

Descripción de Producto

Aislante de porcelana de 11kv pines con punta

DIMENSIONES PRINCIPALES Y DETALLES ESTÁNDAR		Especificación	Valor
Clase BS		-	P-11-Y.
Distancia de fuga, mm		-	254
Distancia seca		-	102

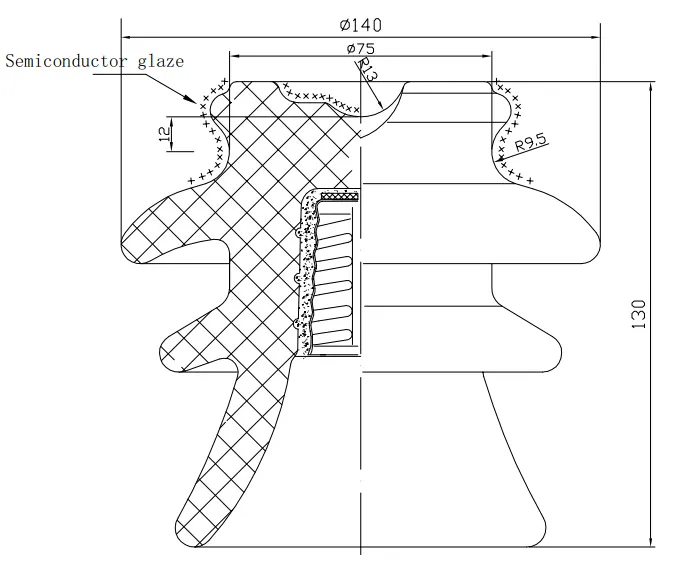

Dimensiones principales, mm
H	Altura total	-	130
h	Altura del cuello	-	48
D	Diámetro exterior mayor	-	140
d	Diámetro interno de rosca	-	18,3
R1	Radio superior	-	13
R2	Radio lateral	-	9,5
Propiedades Mecánicas y Eléctricas
Fuerza de voladizo, KN		-	11
Tensión de destello mín	Frecuencia de potencia	Seco, KV / Húmedo, KV	75 / 50
Tensión de destello mín	Impulso crítico	Pos, KV / Neg, KV	115 / 150
Tensión de resistencia	Frecuencia de potencia de un minuto	Seco, KV / Húmedo, KV	65 / 40
Tensión de resistencia	Soporta el impulso de Vol.KV	-	90
Datos RIV	Tensión de prueba a tierra, kV	-	15
Datos RIV	RIV máx. A 1000KHZ, UV	-	8000
Tensión de punción de frecuencia de potencia, KV		-	150
Peso aprox., kg		-	1,8

❓

Preguntas Frecuentes (FAQ)

¿Cuál es la función principal de este aislador de pin de porcelana?

Se utiliza principalmente en líneas de transmisión y postes eléctricos para soportar físicamente los conductores de energía y aislarlos eléctricamente de las estructuras de soporte.

¿Qué nivel de tensión soporta el modelo P-11-Y?

Está diseñado para operar de manera confiable en sistemas de tensión nominal de hasta 11 kV, ofreciendo un excelente rendimiento dieléctrico y mecánico.

¿Cuál es el valor de la distancia de fuga de este aislador?

Este aislador cuenta con una distancia de fuga mínima de 254 mm, lo que previene la corriente de fuga superficial en ambientes húmedos o contaminados.

¿Qué resistencia mecánica (fuerza de voladizo) posee?

La resistencia al esfuerzo en voladizo o flexión nominal de este aislador de porcelana es de 11 kN, garantizando estabilidad ante vientos fuertes y tensiones del conductor.

¿Viene este producto con algún tipo de certificación internacional?

Sí, el proceso de fabricación y control de calidad de este aislador cumple estrictamente con el sistema de gestión de calidad internacional certificado bajo la norma ISO9001.
