Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
1 / 5
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía
Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía

Todos los tipos de aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía

Personalización: Disponible
Aplicación: Alto Voltaje
Material: FRP / GRP
Enviar consulta

Descripción del Producto

Información Básica del Producto
No. de Modelo.U160B
EstructuraAislador de Publica
TipoAislador de Tipo B
UsoTransmisión de energía de alta tensión
Método de conexiónTipo Esférico
Tamaño de la capacidad portante210KN
CertificaciónCCC, CE, ISO9001
ColorBlanco
Número de modelou120bp
Tensión nominal130 kv
Resistencia a la tracción120kn
Tipo de montajeA través del agujero
Nombre del productoAisladores de disco de vidrio
Diámetro nominal del disco280 mm
Altura de la estructura146 mm
Distancia de fuga450 mm
Fallo mecánico de carga120 kn
Tensión de ruptura (frecuencia de potencia)120 kv
Resistencia impulso de rayo en seco500 kv
Tensión soportada húmeda200 kv
Voltaje de interferencia de radio50
OrigenChina
MOQ1 piezas
Paquete de TransporteCaja de madera
EspecificaciónPersonalizado
Código del HS2701110090
Capacidad de Producción1,000,000 piezas/año
Descripción del Producto
Autoexplosión de valor cero, fácil de inspeccionar visualmente
El aislante de vidrio templado tiene las características de autoexplosión de valor cero, que sólo se pueden observar mediante observación directa desde el suelo o helicóptero. No requiere detección individual en la línea, lo que ahorra una gran cantidad de mano de obra y recursos materiales.

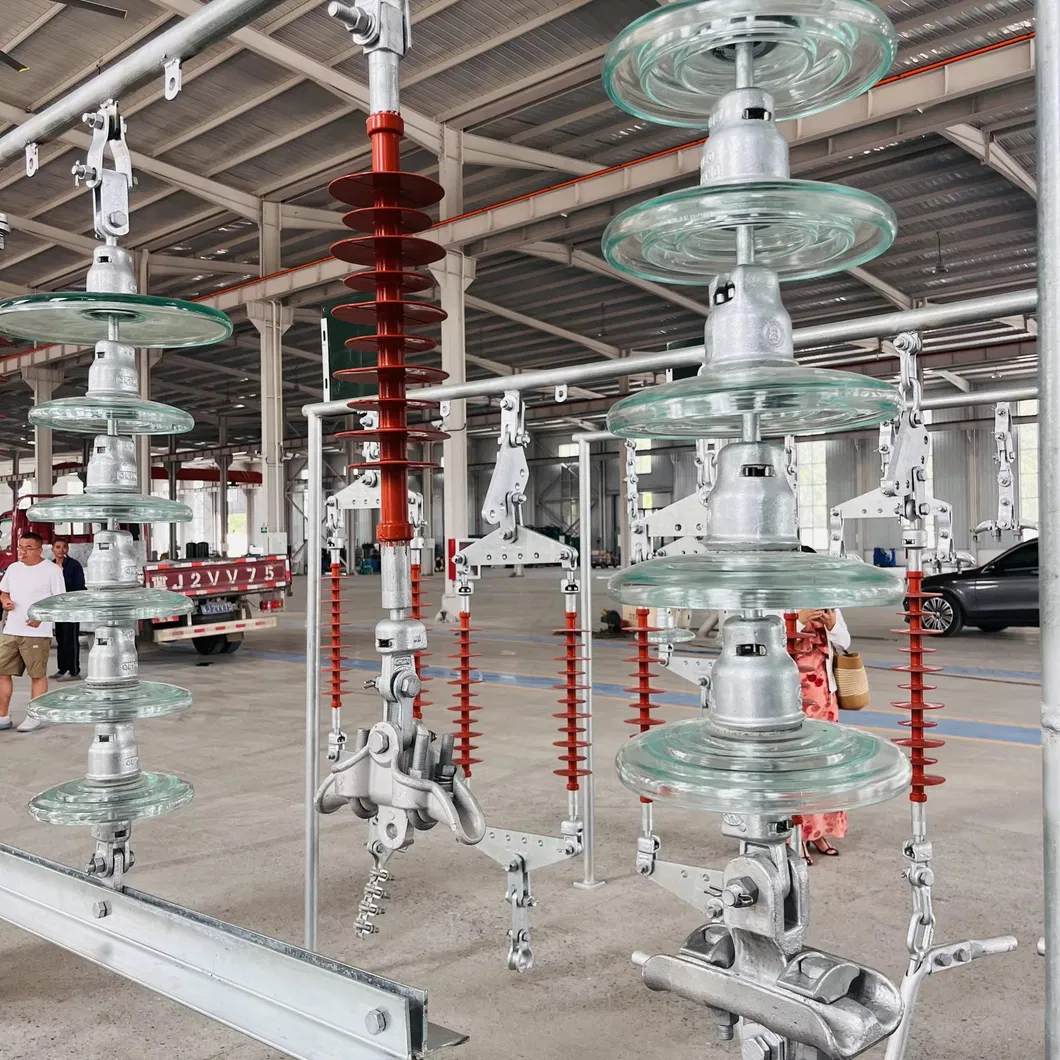

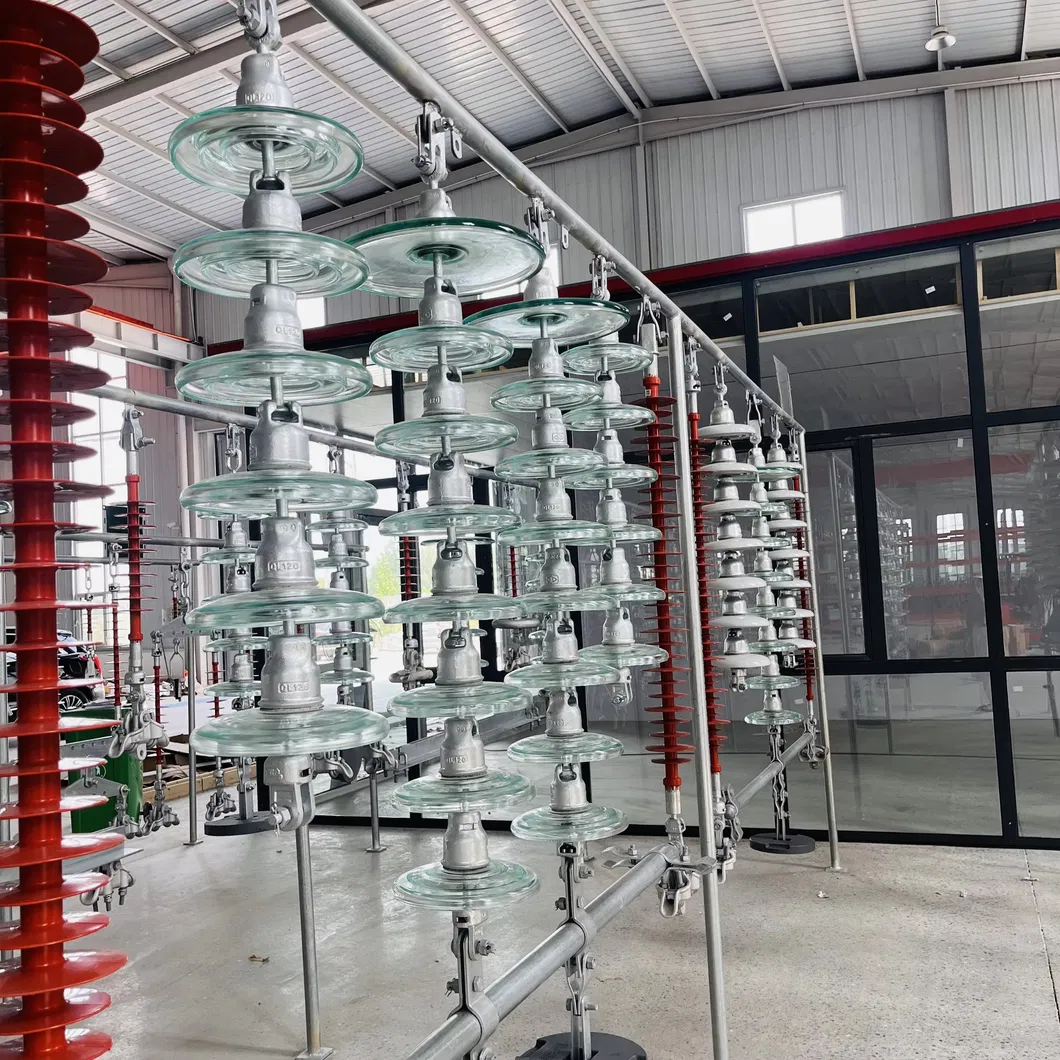

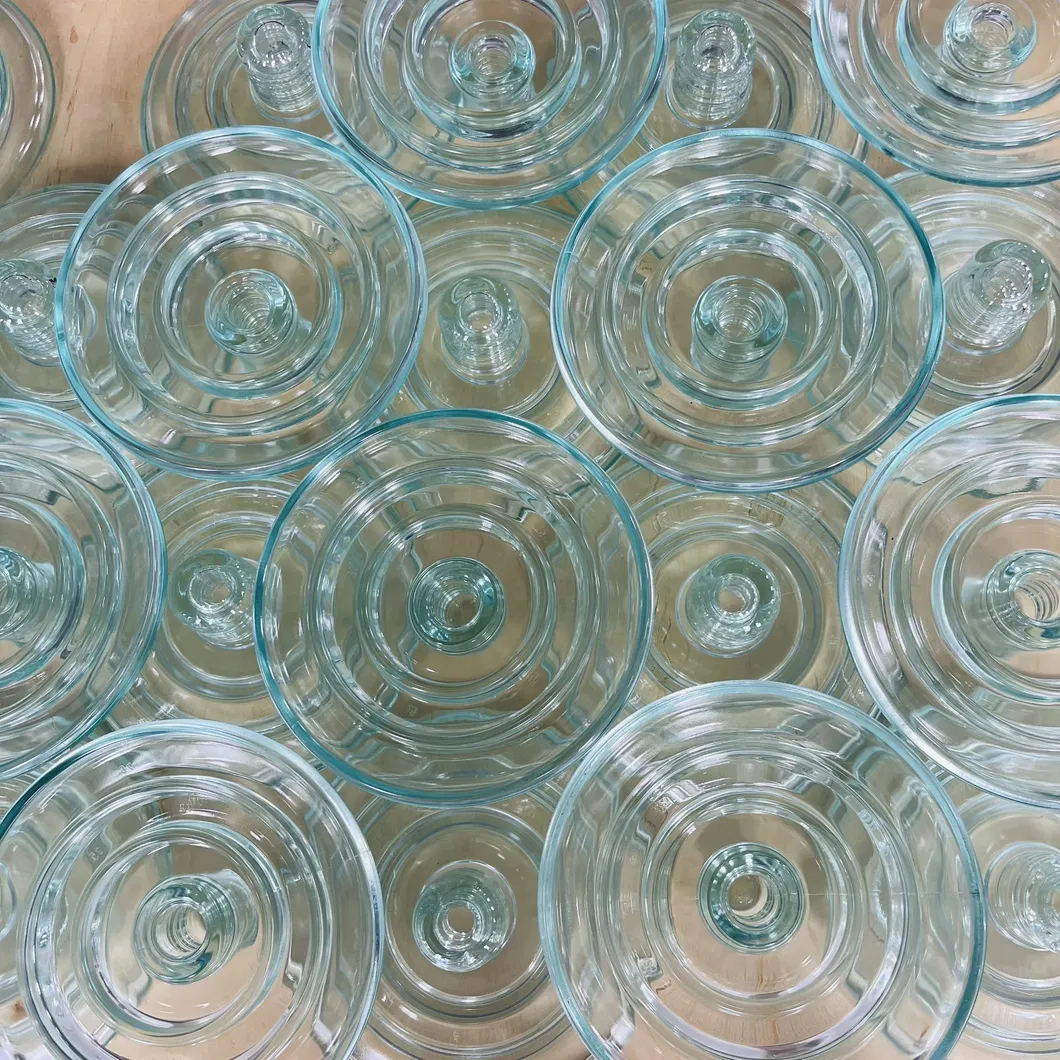

Aisladores de porcelana cerámica para suspensión en líneas de transmisión de energía Aisladores de porcelana cerámica suspensión líneas eléctricas Aisladores de transmisión de energía
Buena resistencia al arco
La superficie del aislante de vidrio sometida a las quemaduras por rayos durante el servicio se mantiene suave y protegida por una capa de tensión interna endurecida. Por lo tanto, el producto retiene un rendimiento aislante suficiente y una alta resistencia mecánica.

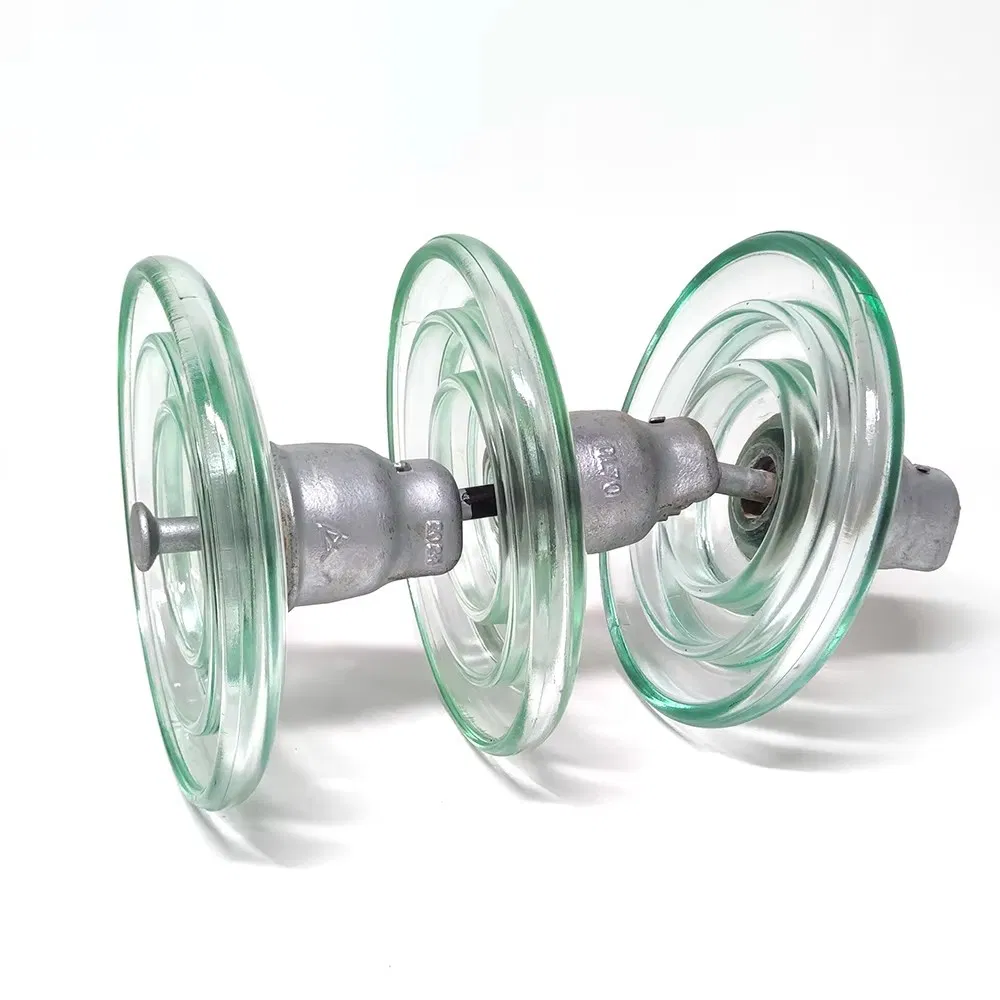

Resistencia al arco aisladores de vidrio
Buen rendimiento de autolimpieza y alta durabilidad al envejecimiento
El aislante de vidrio no acumula suciedad fácilmente y resulta muy sencillo de limpiar. Las pruebas mecánicas y eléctricas periódicas en líneas típicas muestran que el rendimiento sigue siendo casi invariable tras años de uso, sin detectarse fenómenos significativos de envejecimiento.

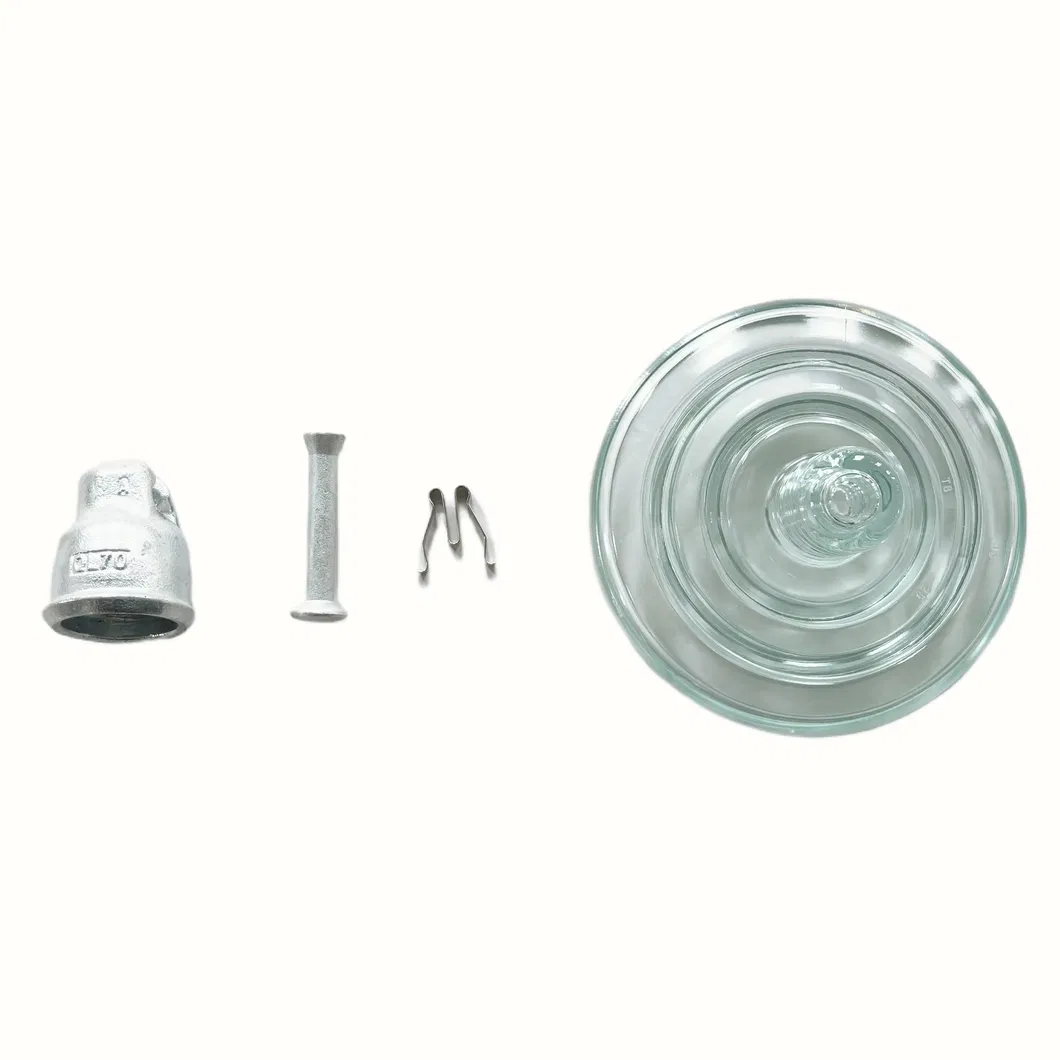

Autolimpieza de aisladores de vidrio templado
Gran capacitancia principal y distribución de tensión uniforme en serie
La constante dieléctrica del vidrio se mantiene entre 7 y 8, lo que asegura una capacitancia principal del aislante a un nivel relativamente alto. Esto permite distribuir de manera uniforme la tensión y reducir la carga soportada por los aislantes en el lado del cable y de tierra, minimizando la pérdida de corona y alargando la vida útil del sistema.

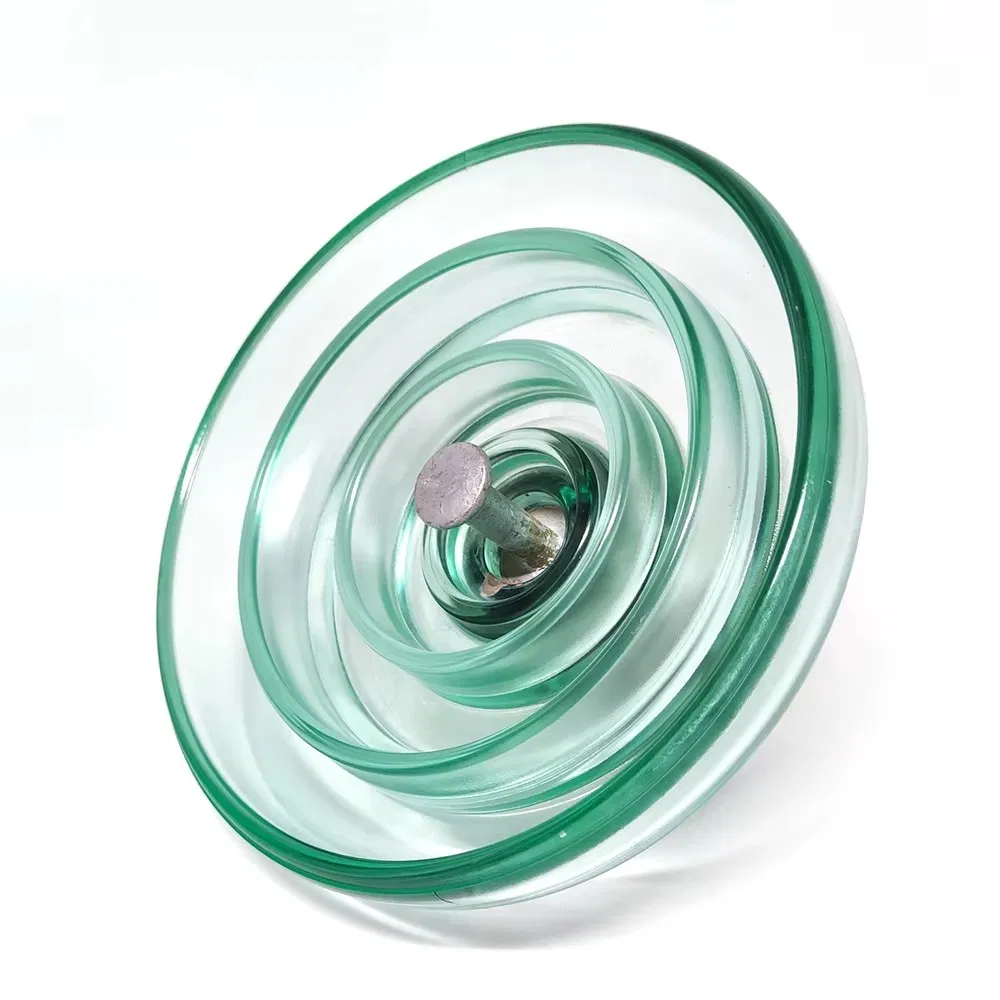

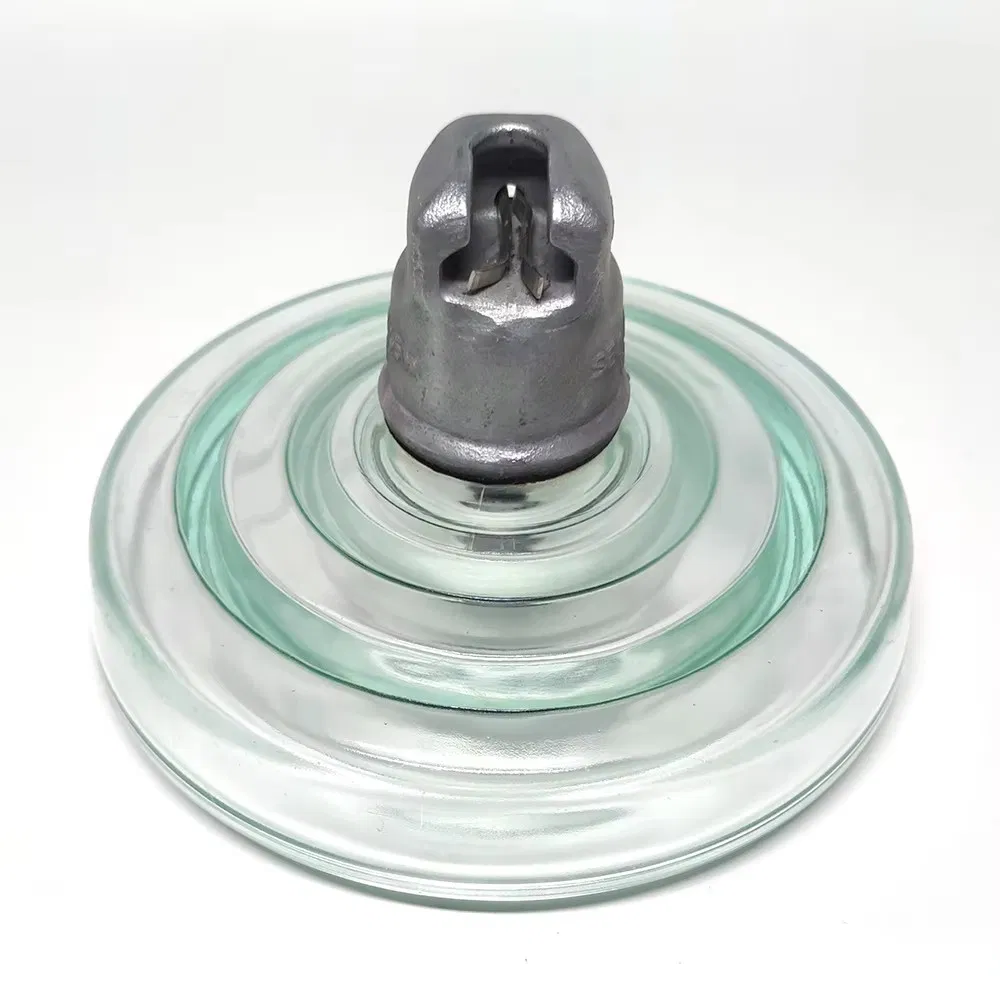

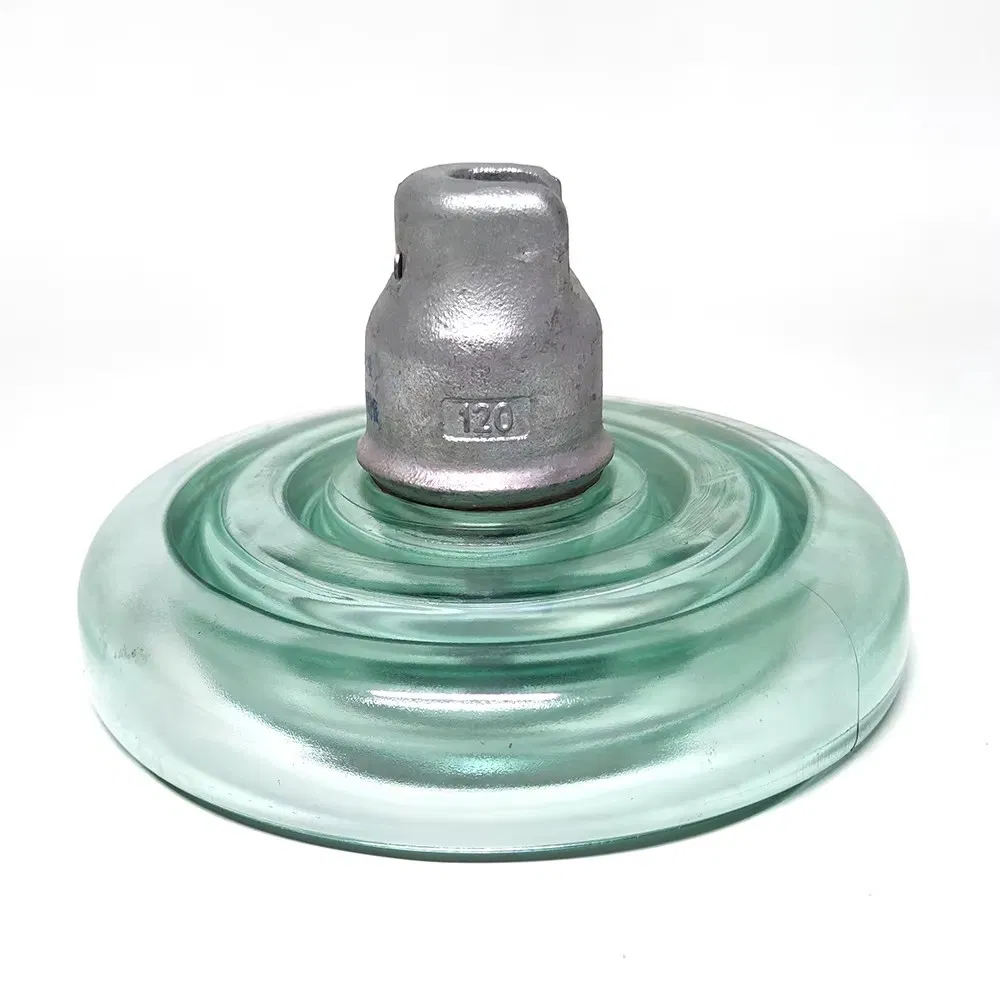

Distribución de tensión aisladores Capacitancia aisladores de vidrio templado Soporte de tensión alta tensión
Parámetros del Producto
Aislante de vidrio eléctrico de alta tensión
Número de modelo U70B U120B U160B
Diámetro 255 mm 255 mm 280 mm
Altura de estructura 127 / 146 mm 127 / 146 mm 146 / 155 mm
Distancia de fuga 320 mm 320 mm 400 mm
Carga mecánica mínima defectuosa 70 kN 120 kN 160 kN
Peso neto 3,77 / 3,78 KG 3,9 / 4,2 KG 6 / 6,2 KG
Aplicación Línea de transmisión superior
Embalaje y Envío

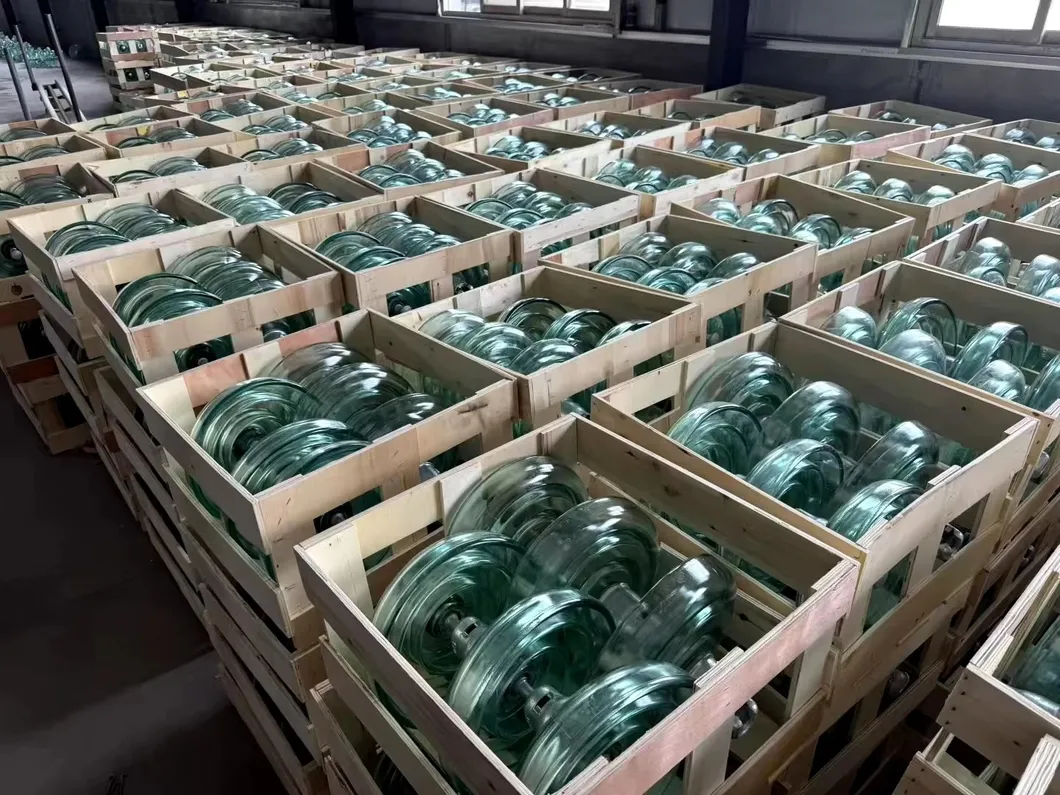

Embalaje seguro y envío de aisladores de vidrio
Preguntas Frecuentes (FAQ)
¿Qué es la autoexplosión de valor cero en los aisladores de vidrio?
Es una propiedad del vidrio templado que causa la rotura visible del aislante dañado sin perder su capacidad mecánica de soporte. Esto facilita su detección a simple vista desde tierra o helicóptero, eliminando la necesidad de mediciones eléctricas manuales en la torre.
¿Cómo afecta un arco eléctrico por rayo a estos aisladores de vidrio?
La superficie quemada por el arco eléctrico sigue siendo suave gracias a una capa interna de tensión templada. De este modo, el aislante conserva una adecuada capacidad de aislamiento y resistencia física sin comprometer la línea.
¿Por qué se dice que tienen una distribución de tensión uniforme?
Debido a que la constante dieléctrica del vidrio se mantiene entre 7 y 8, la capacitancia principal del aislante permanece alta. Esto permite una repartición homogénea de la tensión, disminuyendo la sobrecarga de voltaje cerca de la línea y de la estructura de puesta a tierra.
¿Cuál es la vida útil o envejecimiento de estos productos?
Los aisladores de vidrio templado muestran una alta resistencia al envejecimiento. Pruebas realizadas a lo largo de los años en líneas operativas confirman que sus propiedades mecánicas y eléctricas permanecen prácticamente idénticas a las iniciales.
¿Cómo se realiza el mantenimiento y la limpieza de los aisladores de vidrio?
Estos aisladores poseen excelentes características de autolimpieza. Gracias a la superficie lisa del vidrio templado, los depósitos de polvo y contaminación se remueven fácilmente con el agua de lluvia, reduciendo significativamente la necesidad de mantenimiento manual.
