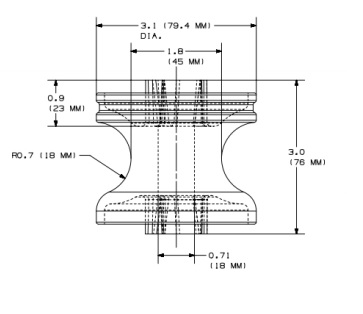

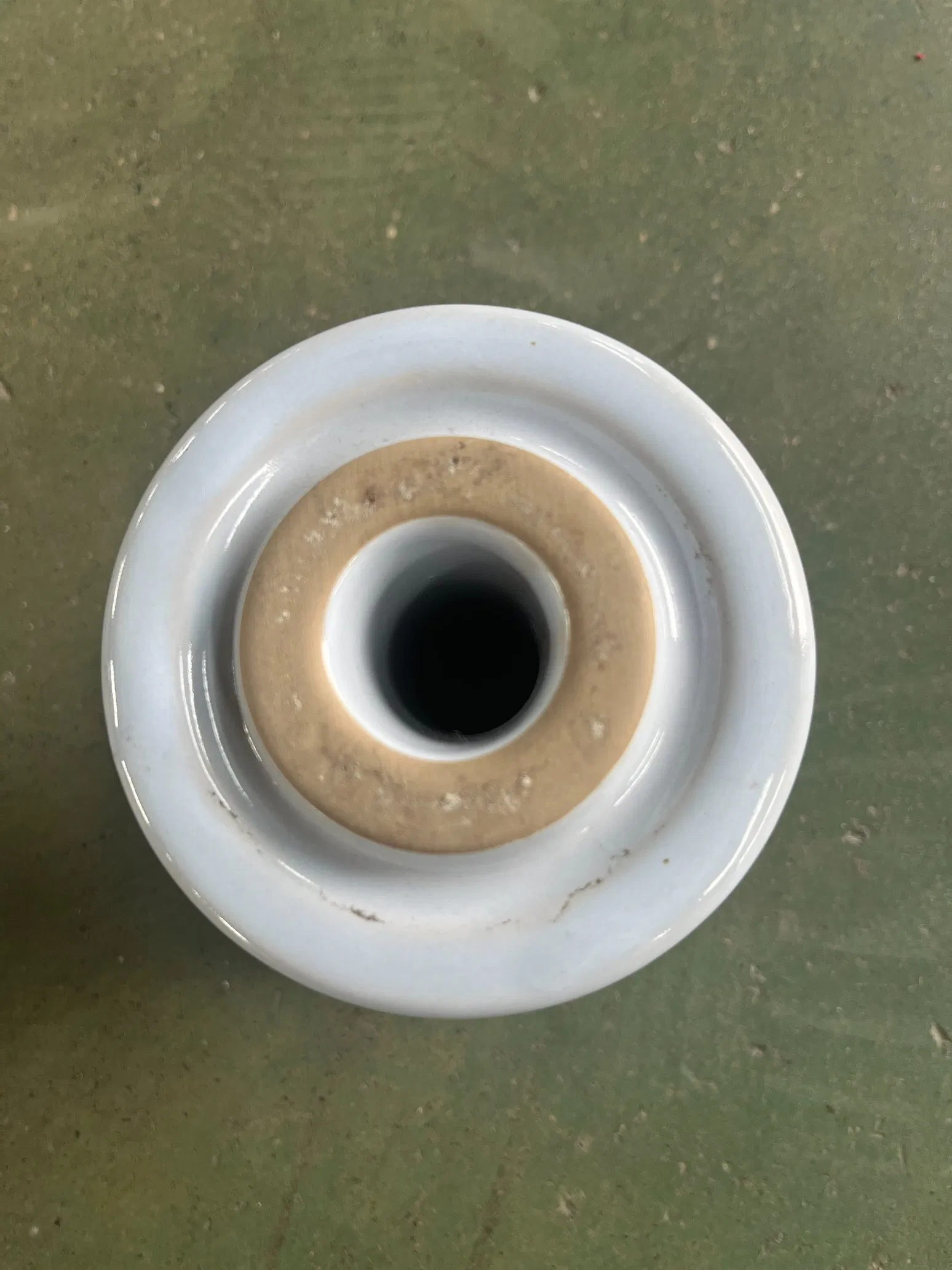

Aislador de carrete de porcelana, estante / carrete 53 - 2 C909-1032

1 / 5

Aislador de carrete de porcelana, estante / carrete 53 - 2 C909-1032

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Información Básica

No. de Modelo. 53-2

Estructura Aislador de Grillete

Tipo distribución

Uso Transmisión de energía de alta tensión, Aislamiento

Método de conexión Tipo Trough

Tamaño de la capacidad portante 40KN

Certificación xihari

Color Amarillo

Usos transmisión de alta tensión, aislamiento, conducción

OEM/ODM Disponible

Especificaciones ANSI 53-1 53-2 53-3 53-4 53-5

Nombre Aislador cerámico

Paquete de Transporte Cajas de cartón, palets, caja de madera

Especificación IEC, IEEE

Origen China

Código del HS 85354000

Capacidad de Producción 100,000 unidades

Descripción de Producto

Pararrayos de óxido metálico con alojamiento de polímero para aplicaciones en exteriores.

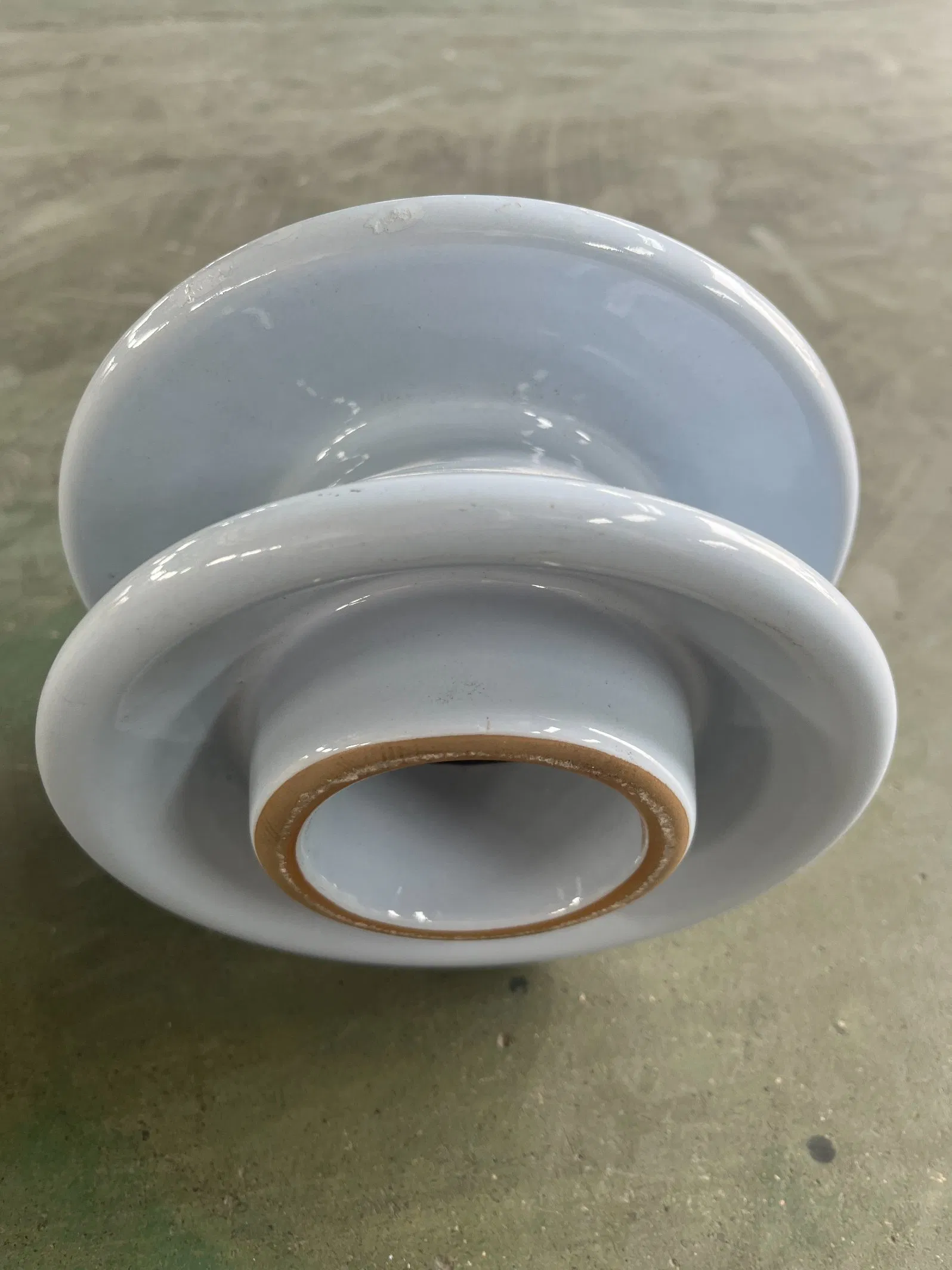

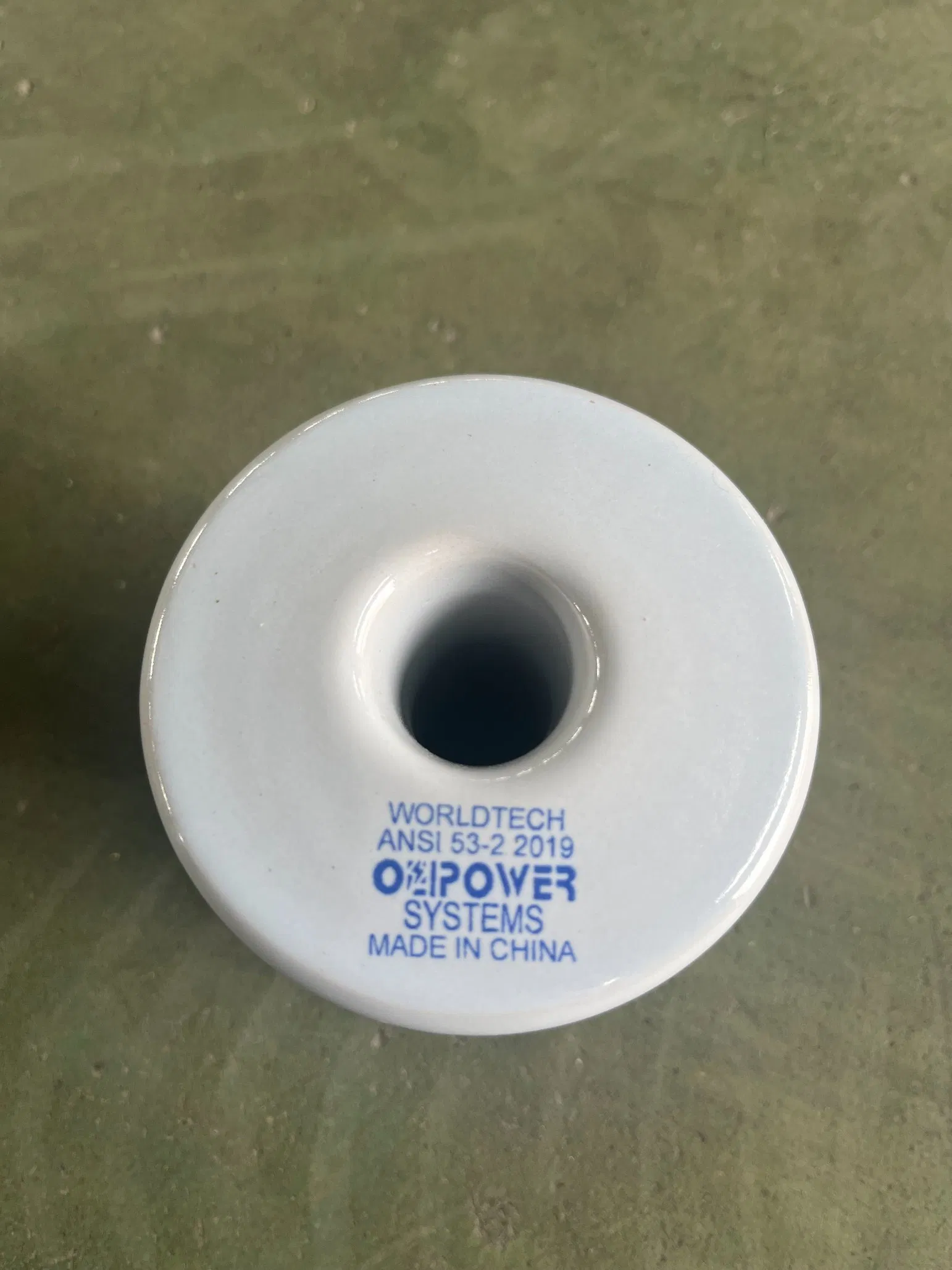

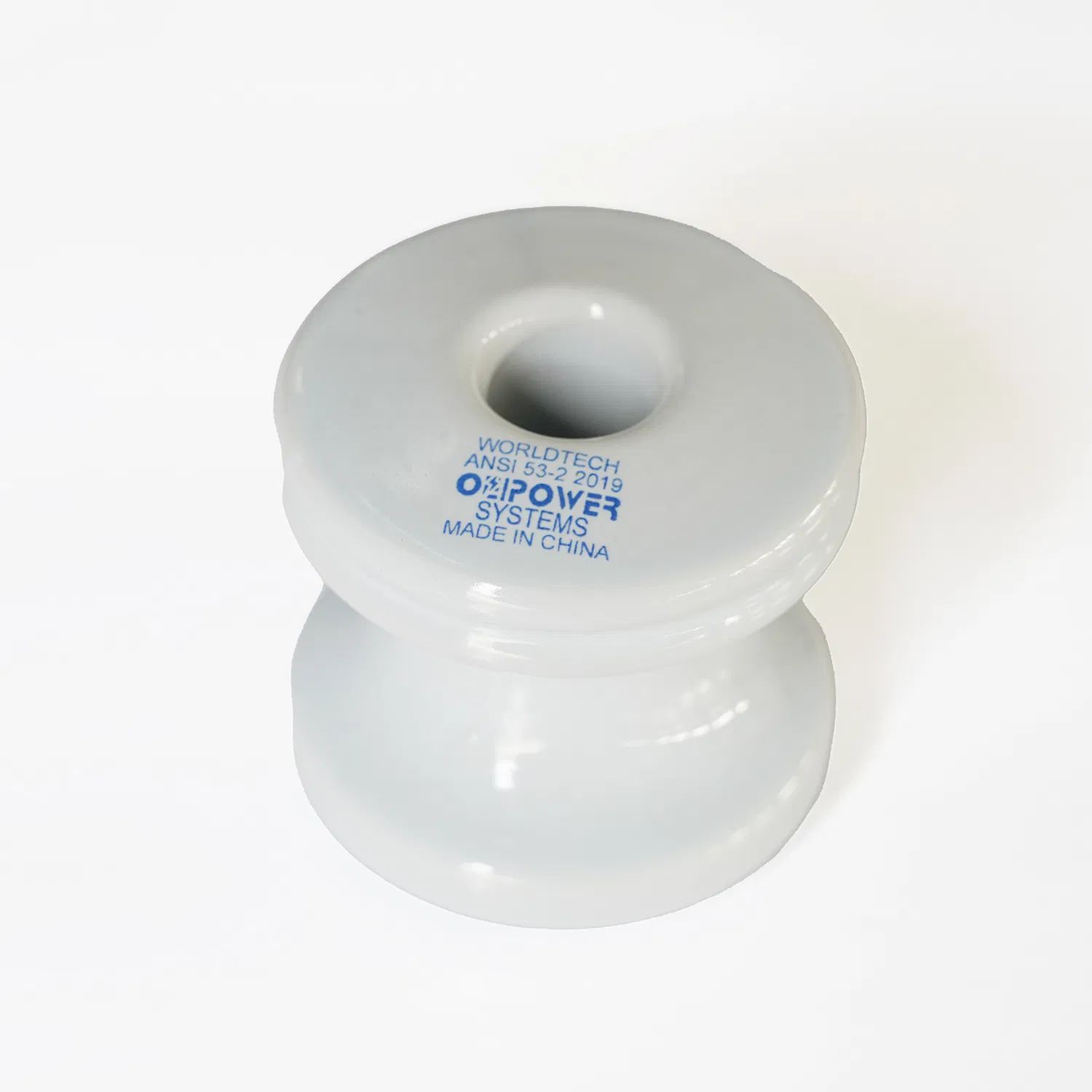

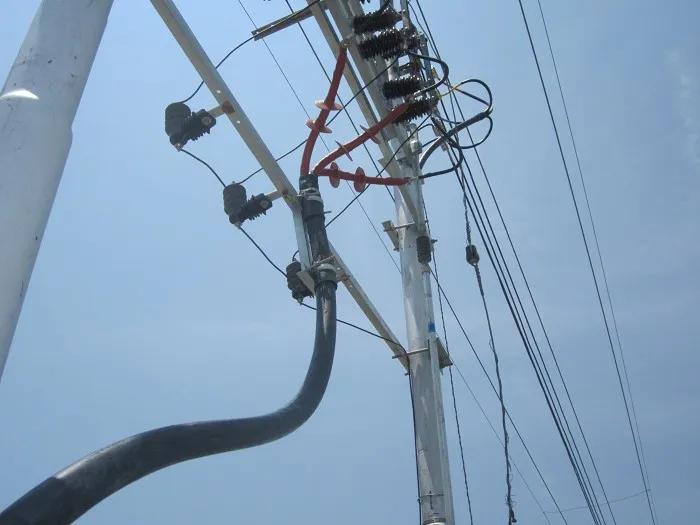

Aislador de carrete de porcelana, estante / carrete 53 - 2

Especificaciones Generales
Material	Mezcla de polímero
Peso del material	0.26 lb
Fuerza	3000 lb
Estándar y Clase de fuerza	ANSI/NEMA & EE1 clase 53-2

⚡ Características Principales

✓ Mejor rendimiento y fiabilidad eléctrica
✓ Facilidad de instalación (bajo peso y tamaño más compacto)
✓ Condiciones de funcionamiento mejoradas
✓ Diseño a prueba de explosión y roturas
✓ Menor daño mecánico a equipos cercanos
✓ Excelente rendimiento en entornos altamente contaminados
✓ Aisladores resistentes al vandalismo
✓ Estanqueidad libre de la entrada de humedad
✓ Mayor índice de seguridad general
✓ Resistencia mecánica superior y estabilidad
✓ Alta inmunidad a la radiación UV
✓ Resistencia al ozono y al efecto corona
✓ Excelente resistencia al seguimiento eléctrico

📊 Datos de Rendimiento

Tensión Nominal (kV) 0.1 - 275

Cortocircuito (Alivio de Presión) 40 kA

Conformidad Estándar IEC 60099-4

🧱 Alojamiento de Porcelana para Aplicación Exterior

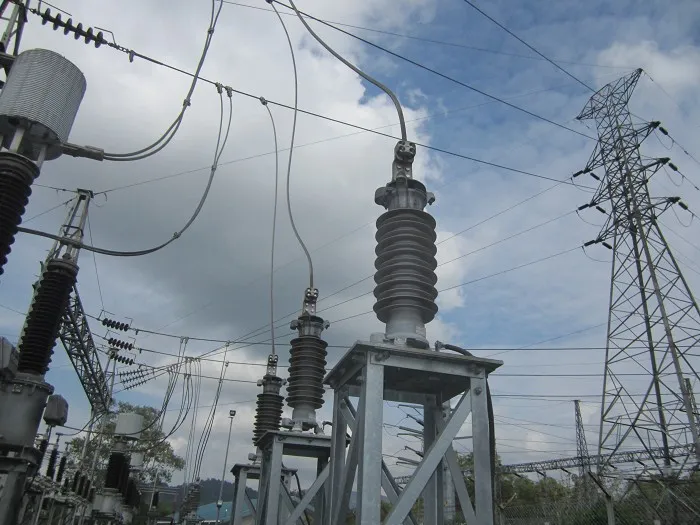

Porcelana Alojada para aplicación exterior

✓ Ideal para la protección de transformadores y redes de distribución.
✓ Bloques de varistor de óxido de zinc (MOV) altamente no lineales.
✓ Diseño optimizado para liberación de presión interna en fallas.
✓ Alta capacidad de absorción y disipación de energía.
✓ Caja de porcelana de alta resistencia, esmaltada en color marrón.
✓ Brida metálica de aleación de aluminio resistente a la corrosión.
✓ Apto para operar en temperaturas ambientes extremas de -40°C a +55°C.
✓ Desvía de forma segura sobretensiones atmosféricas y transitorios de conmutación a tierra.

⚙️ Construcción y Principio de Funcionamiento

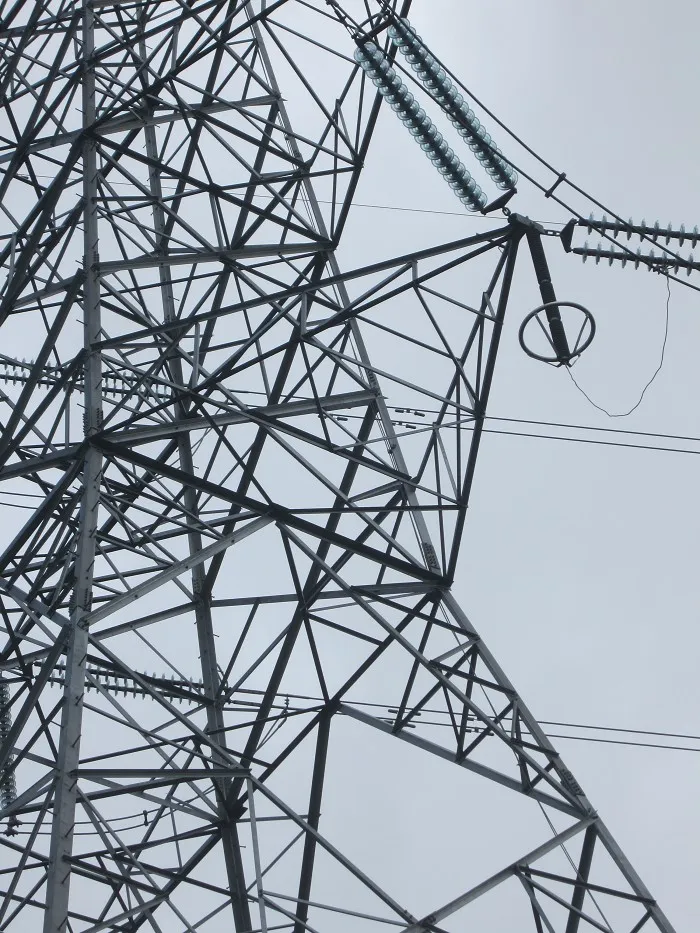

Construcción y funcionamiento de pararrayos

Pararrayos 11kV - Parámetros Técnicos

No.	Detalle Técnico	Unidad	Datos
1	Voltaje nominal del sistema	kV	11
2	Mayor tensión del sistema	kV	12
3	Nivel de aislamiento básico (BIL)	kV	95
4	Estándar aplicable	-	IEC 60099-4
5	Tensión nominal del pararrayos	kV	10
6	Corriente de descarga nominal (8/20 µs)	kA	10
7	Máxima tensión de funcionamiento continuo (MCOV)	kV	7.3
8	Tipo de pararrayos	-	Sin huecos (Gapless), Óxido Metálico
9	Material aislante	-	Caucho de silicona vulcanizado a alta temperatura (HTV)
10	Frecuencia nominal	Hz	50
11	Altitud de diseño (sobre el nivel del mar)	m	1,400m
12	Temperatura ambiente de diseño	°C	-10 a 40
13	Distancia de fuga específica	mm/kV	25
14	Desconectador automático de tierra incluido	Sí/No	Sí
15	Protección contra la corrosión de piezas metálicas	-	Galvanizado a SABS 763, acero inoxidable 316
16	Tensión de ruptura húmeda a frecuencia industrial (1 min)	kV	28
17	Tensión residual máxima al impulso de corriente empinada (1/20 µs)	kV	50
18	Tensión residual máxima al impulso de rayo (8/20 µs)	kV	40
19	Impulso de corriente de larga duración (2,000 µs)	A	250 A
20	Soporte a alta corriente (4/10 µs)	kA	100 kA

Pararrayos 33kV - Parámetros Técnicos

No.	Detalles Técnicos	Unidad	Datos
1	Tipo de pararrayos	-	Clase Distribución, Sin Huecos, Óxido Metálico
2	Voltaje nominal del sistema	kV	33
3	Mayor tensión del sistema	kV	36
4	Frecuencia nominal	Hz	50
5	Nivel de aislamiento básico (BIL)	kV	170
6	Estándar aplicable	-	IEC 60099
7	Tensión nominal del pararrayos	kV	29
8	Corriente de descarga nominal (8/20 µs)	kA	10
9	Máxima tensión de funcionamiento continuo (MCOV)	kV	22
10	Material aislante	-	Goma de silicona
11	Fuerza en voladizo (Cantilever)	Nm	300
12	Distancia de fuga específica fase-tierra	mm/kV	25
13	Desconectador automático de tierra	Sí/No	Sí
14	Tensión residual máxima al impulso de corriente empinada (1/20 µs)	kV	99.7
15	Tensión residual máxima al impulso de rayo (8/20 µs)	kV	91.8
16	Impulso de corriente de larga duración (2,000 µs)	A	250 A
17	Soporte a alta corriente (4/10 µs)	kA	100 kA

Pararrayos 66kV - Parámetros Técnicos

No.	Detalles Técnicos	Unidad	Datos
1	Descripción del pararrayos	-	Tipo Estación, completo con estructura de soporte de acero
2	Tipo de pararrayos	-	Óxido de zinc sin huecos (Gapless)
3	Voltaje nominal del sistema	kV	66
4	Mayor tensión del sistema	kV	72.5
5	Frecuencia nominal	Hz	50
6	Tipo de sistema de puesta a tierra	-	Eficaz y no eficazmente conectado a tierra
7	Tensión nominal del pararrayos	kV rms	54
8	Corriente de descarga nominal (8/20 µs)	kA pico	10
9	Máxima tensión de funcionamiento continuo	kV	43
10	Material aislante exterior	-	Porcelana esmaltada
11	Fuerza en voladizo nominal	Nm	3000
12	Accesorios incluidos	-	Contador de descargas y medidor de corriente de fuga

Pararrayos 88kV - Parámetros Técnicos

No.	Detalles Técnicos	Unidad	Datos
1	Tipo de pararrayos	-	Tipo estación, óxido de zinc sin huecos
2	Voltaje nominal del sistema	kV	88
3	Mayor tensión del sistema	kV	100
4	Frecuencia de alimentación	Hz	50
5	Tensión nominal del pararrayos	kV rms	84
6	Corriente de descarga nominal (8/20 µs)	kA pico	10
7	Máxima tensión de funcionamiento continuo (MCOV)	kV	67
8	Tensión residual máxima a impulso de corriente empinada	kV pico	188
9	Tensión residual máxima a impulso tipo rayo (8/20 µs)	kV pico	218
10	Nivel de no disruptiva al impulso (BIL)	kV	450
11	Ángulo máximo de instalación vertical	Grados	45

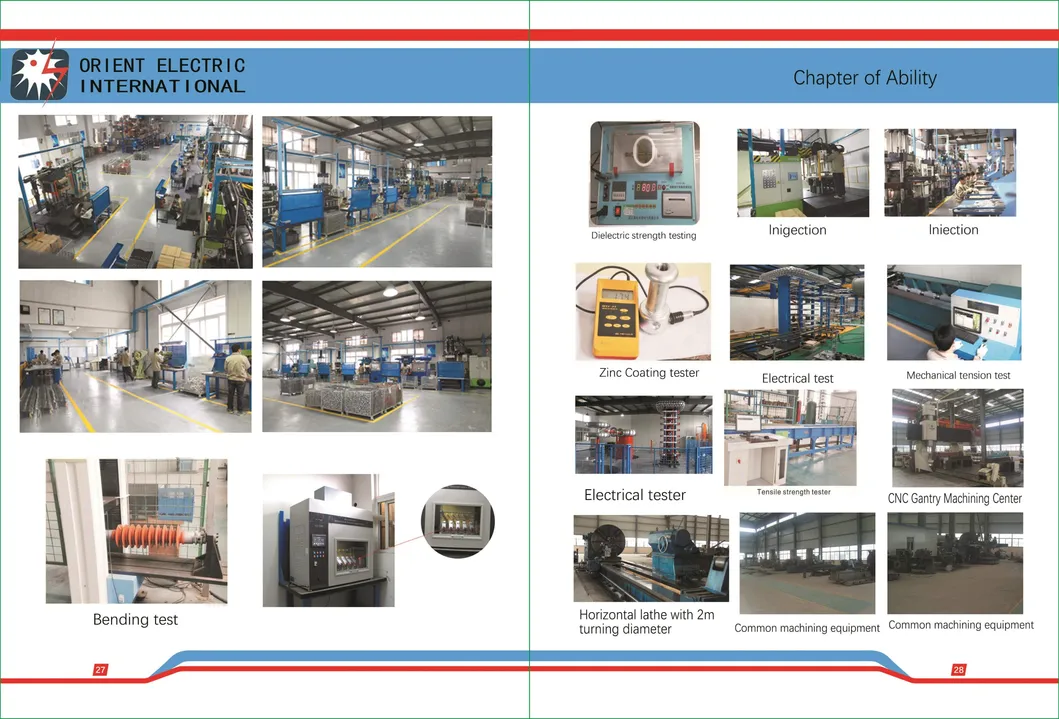

Gráfico de pruebas técnicas de resistencia

Preguntas Frecuentes (FAQ)

❓ ¿Qué es un pararrayos de óxido metálico sin huecos (gapless)?

Es un dispositivo de protección contra sobretensiones que utiliza bloques de varistor de óxido de zinc (MOV). Al no tener partes con chisperos activos (huecos), ofrece una respuesta extremadamente rápida y una alta fiabilidad para derivar corrientes transitorias a tierra de forma inmediata.

❓ ¿Cuál es la ventaja de la silicona de polímero frente a la porcelana?

Los alojamientos de polímero son mucho más ligeros, facilitan la instalación y son altamente resistentes al vandalismo e impactos mecánicos. Además, presentan un rendimiento superior frente a la contaminación ambiental gracias a su excelente hidrofobicidad y resistencia a la radiación UV.

❓ ¿Qué función cumple el desconectador automático de tierra?

El desconectador (seccionador) se activa en caso de una falla interna permanente del pararrayos, aislando el cable de tierra del circuito de potencia. Esto evita un cortocircuito persistente en la línea de distribución y permite identificar visualmente el equipo dañado para su rápido reemplazo.

❓ ¿Bajo qué normas de calidad están fabricados estos dispositivos?

Están diseñados y ensayados de estricta conformidad con los estándares internacionales más exigentes de la industria eléctrica, incluidos la norma IEC 60099-4 y los requerimientos ANSI/IEEE para la protección del sistema de potencia.

❓ ¿Es posible instalarlos en zonas de condiciones climáticas extremas?

Sí, nuestros equipos están diseñados para operar sin inconvenientes en rangos de temperatura ambiente de -40°C a +55°C, con alta resistencia al ozono, resistencia mecánica superior en voladizo (hasta 3000 Nm) y un diseño seguro contra sobrepresiones y explosiones.
