Transmisión de energía de alta tensión, Instalación eléctrica
Método de conexión
Tipo Trough
Tamaño de la capacidad portante
10kn
Certificación
CE, ISO9001
Color
marrón/gris
Marca
OEM
Tipo de aislante
claro, libre de radio
Diámetro del orificio del pasador
1-3/8 inchs
Tipo de cuello
K
Tipo ANSI
57-12
Voladizo
2800lbs
Tensión nominal
23kv

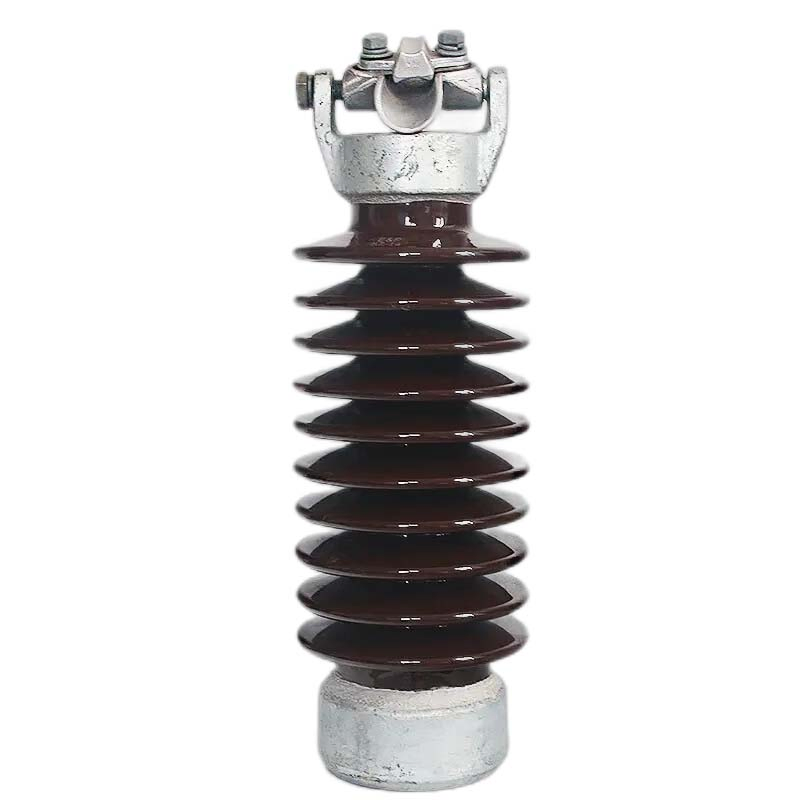

Modelo
línea superior de la abrazadera vertical
Entrega
mar
Tiempo de entrega
20 días
Paquete de Transporte
paleta de madera
Especificación
personalizado
Capacidad de Producción
2000000 piezas/año

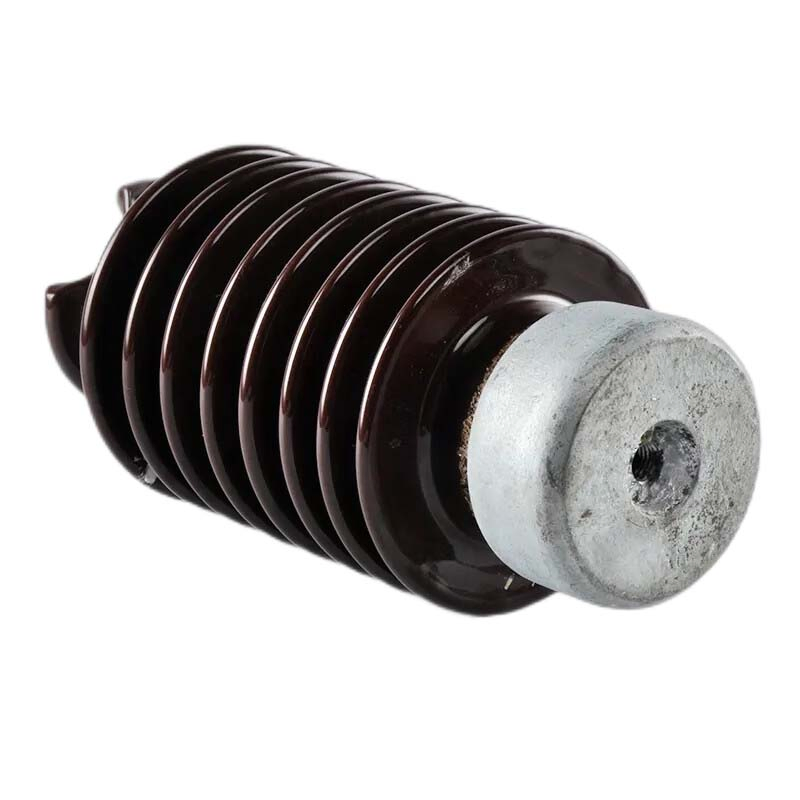

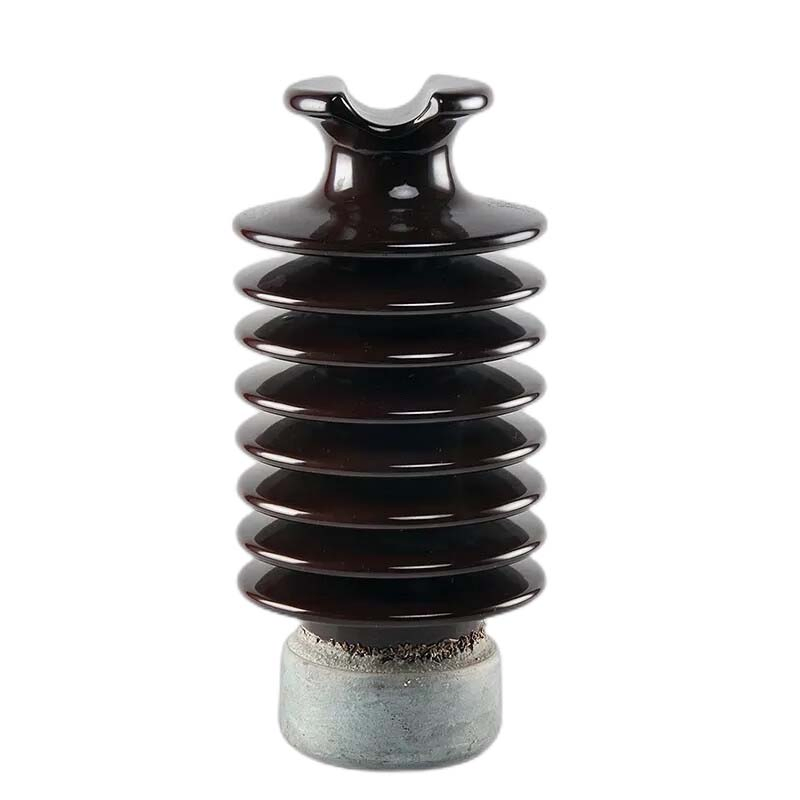

Descripción de Producto

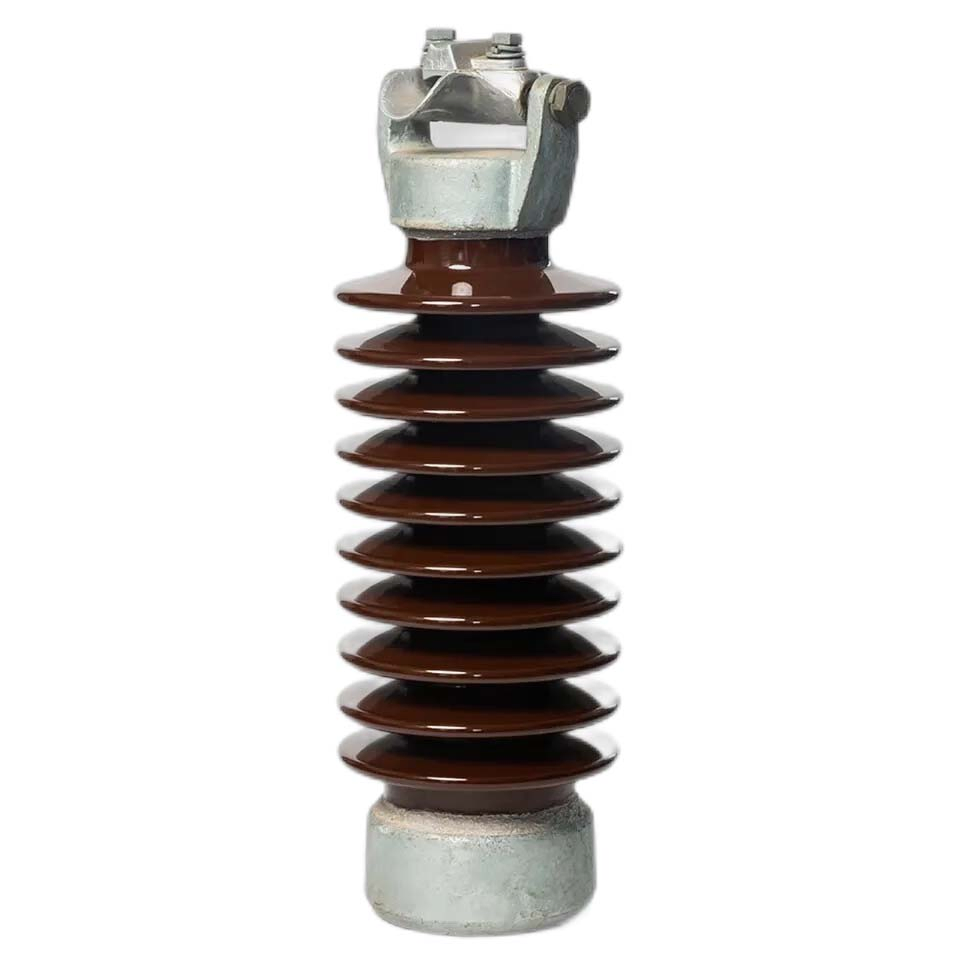

Nuestros aisladores de porcelana se dividen en línea post aislante de porcelana, porcelana brazo transversal, aislante y varilla larga aislante de suspensión, etc. Sus rangos de tensión de 10kV y 550kV, y nos atenemos estrictamente a la norma IEC, ANSI y DIN. Estamos orgullosos de la alta resistencia mecánica, excelente aislamiento y la protección contra la contaminación, sin pinchazos. Nuestros aisladores son seguros y fiables en la operación, de mantenimiento simple, larga vida útil y menor precio.
Parámetros del producto
Clase de ANSI / Estándar
ANSI 57-12
Dimensiones (ln)
Distancia de arco de timbre
9-1/2
La distancia de fuga
22
La altura del medio de un tornillo
13
Los valores mecánicos (kV)
En voladizo de la Fuerza (lbs).
2800 lbs.
Valores eléctricos (kV)
Clase de tensión típica
35kV
Descargas eléctricas de baja frecuencia
Secar
110kV
Wet
85kV
Impulse arqueos tensión
Positivo
180kV
Negativo
205kV
Tensión de la influencia de la radio
Comprobar la tensión a tierra
22kV
Max. Vir a 1000 kHz.
100kV
Peso neto (lb)
20 lbs / 9.0Kg
Perfil de la Empresa
Somos un importante fabricante y proveedor de aisladores eléctricos y componentes para transformadores. Nos comprometemos a ofrecer aisladores eléctricos confiables para líneas de transmisión y subestaciones. También proporcionamos soluciones integrales para transformadores de distribución y potencia (sumergidos en aceite y de tipo seco), transformadores tipo pedestal (pad-mounted) y aplicaciones de montaje en pared.

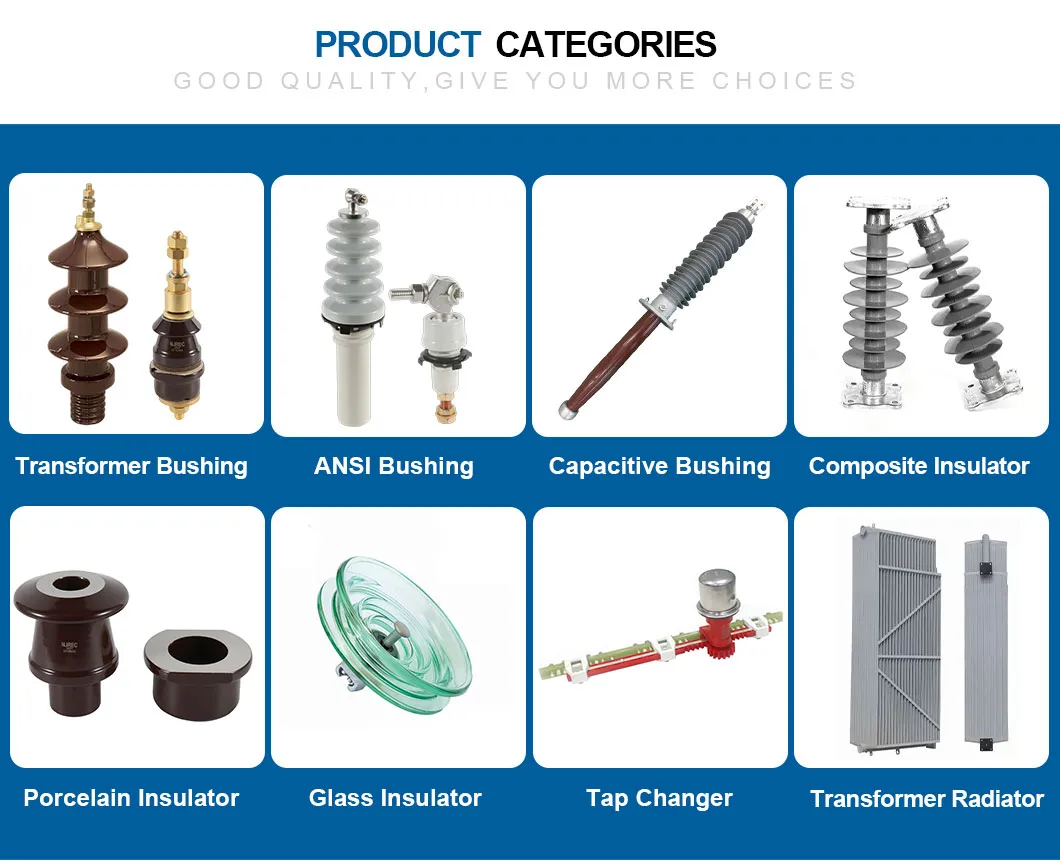

Nuestros productos principales incluyen: aisladores de vidrio y porcelana, boquillas para transformador (alta y baja tensión), boquillas de condensador OIP/RIP/RIS, pasamuros de pared, cambiadores de tomas.

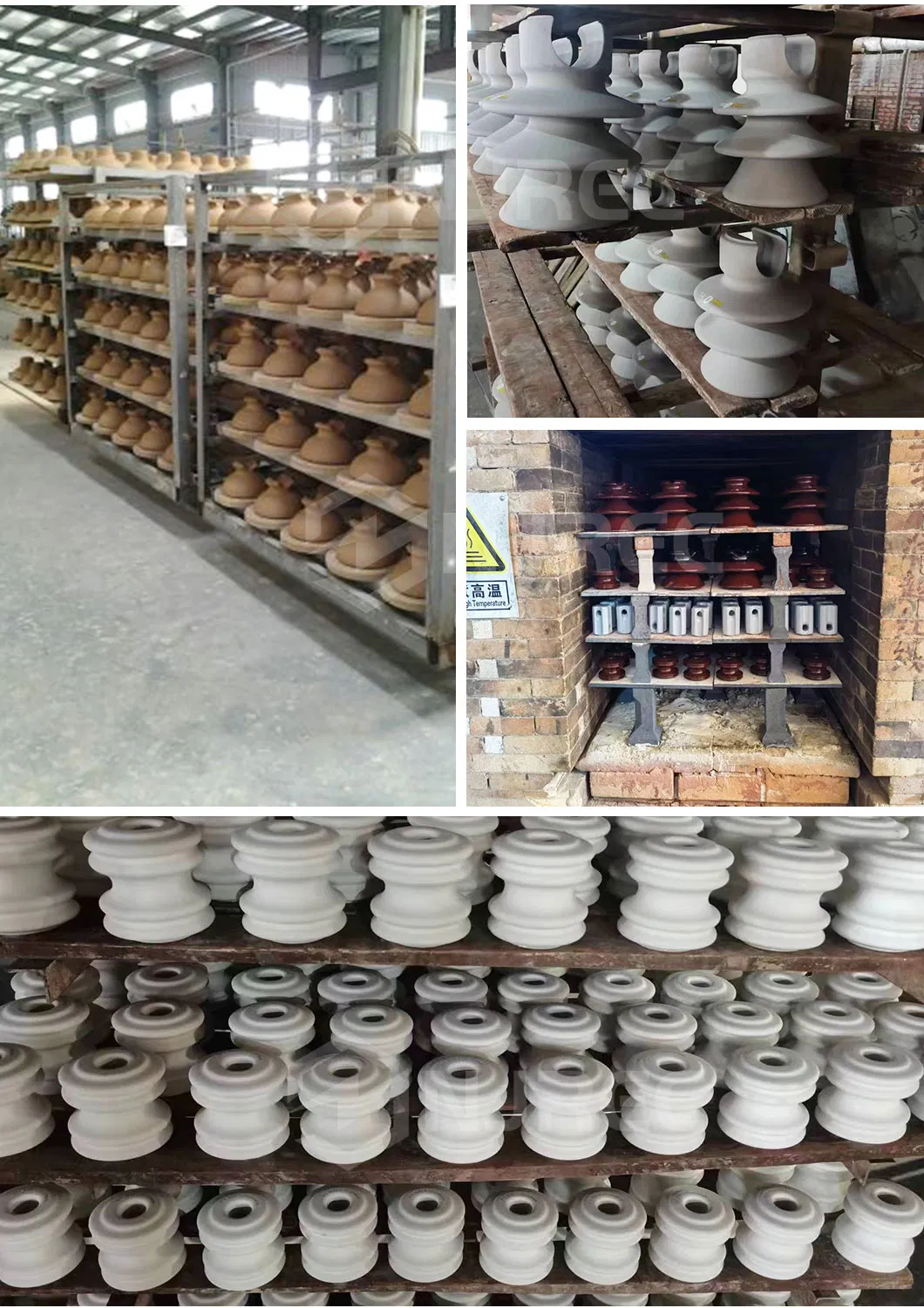

Galería de Productos e Instalaciones
Preguntas Frecuentes (FAQ)

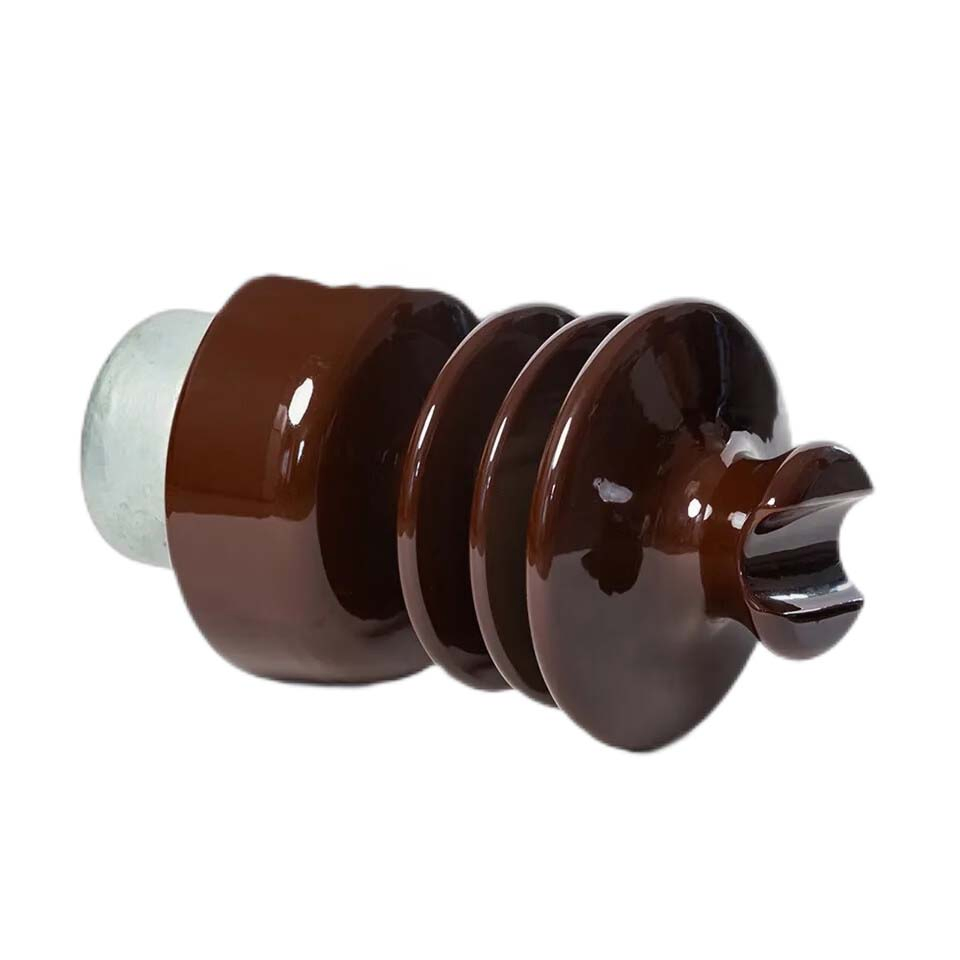

¿Qué tipo de aislador es el modelo ANSI 57-12?
Es un aislador de porcelana de tipo pin (Tipo A), diseñado principalmente para la transmisión de energía eléctrica de alta tensión y diversas instalaciones eléctricas.
¿Cuál es la tensión nominal y máxima recomendada para este aislador?
El aislador tiene una tensión nominal de 23kV y una clase de tensión típica recomendada de hasta 35kV.
¿Qué normativas y certificaciones cumple este producto?
Nuestros procesos se apegan estrictamente a los estándares internacionales IEC, ANSI y DIN. Además, el producto cuenta con certificaciones CE e ISO9001.
¿Cuál es la resistencia mecánica en voladizo (cantilever strength) del aislador ANSI 57-12?
Este modelo ofrece una excelente resistencia mecánica con una fuerza en voladizo de 2800 lbs (aproximadamente 10kN).
¿Qué opciones de color y personalización están disponibles?
Está disponible en colores estándar marrón y gris. Ofrecemos opciones de personalización bajo pedido y soporte para requerimientos bajo la modalidad OEM.
