Descripción del Producto

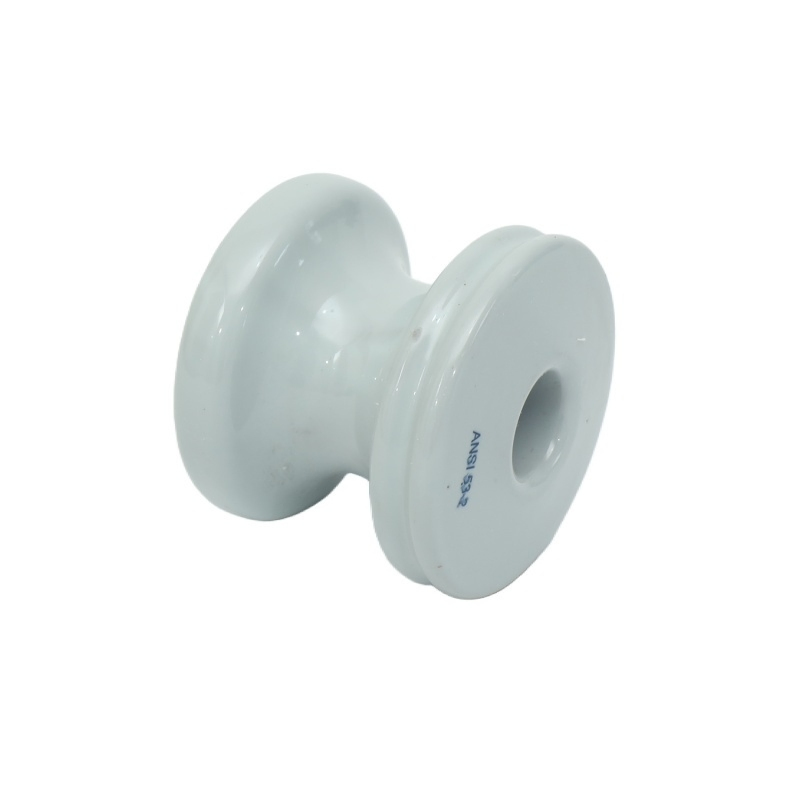

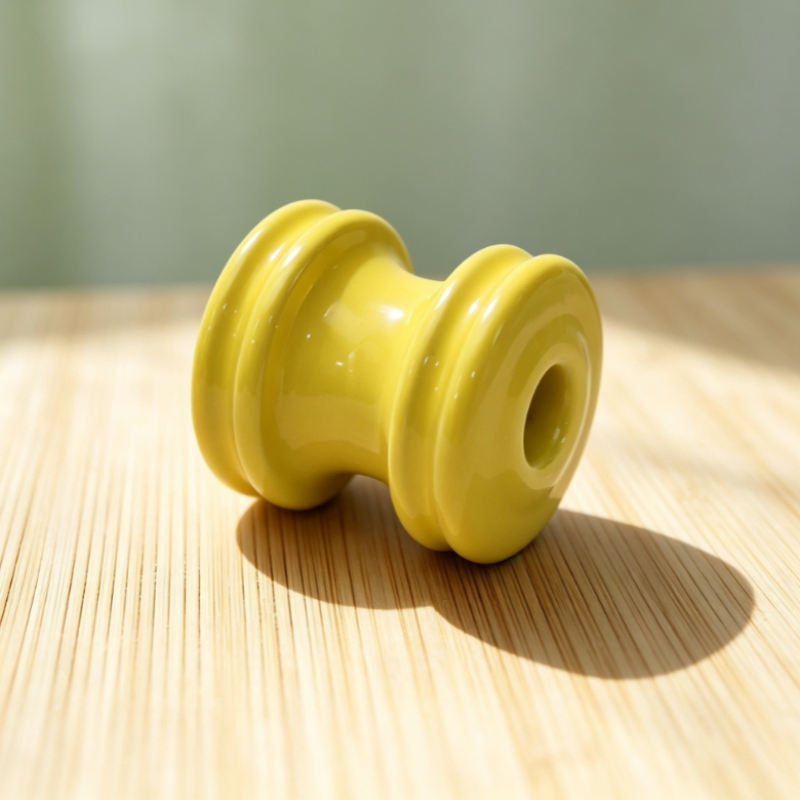

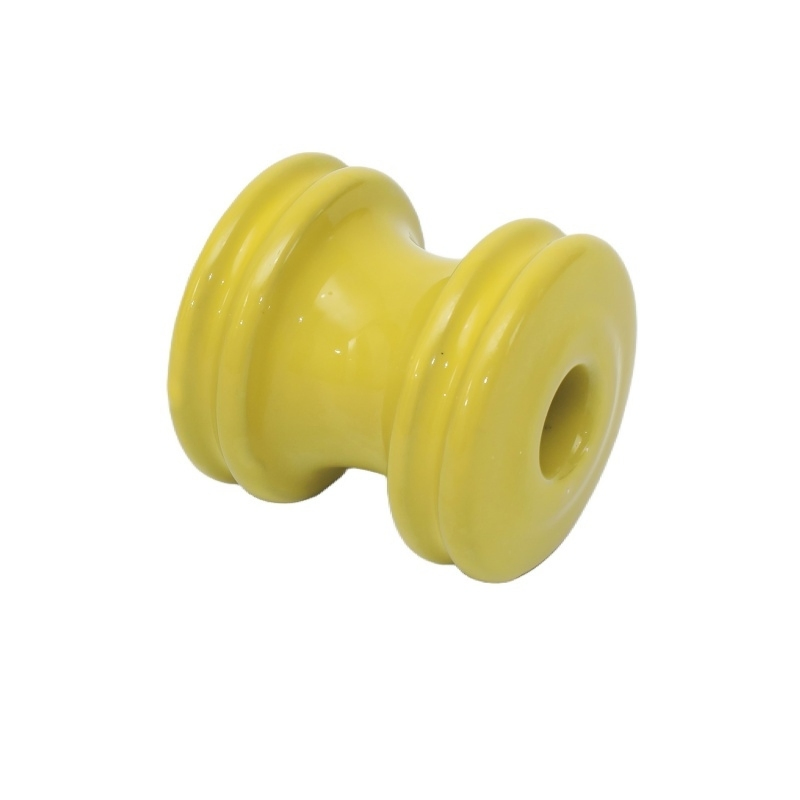

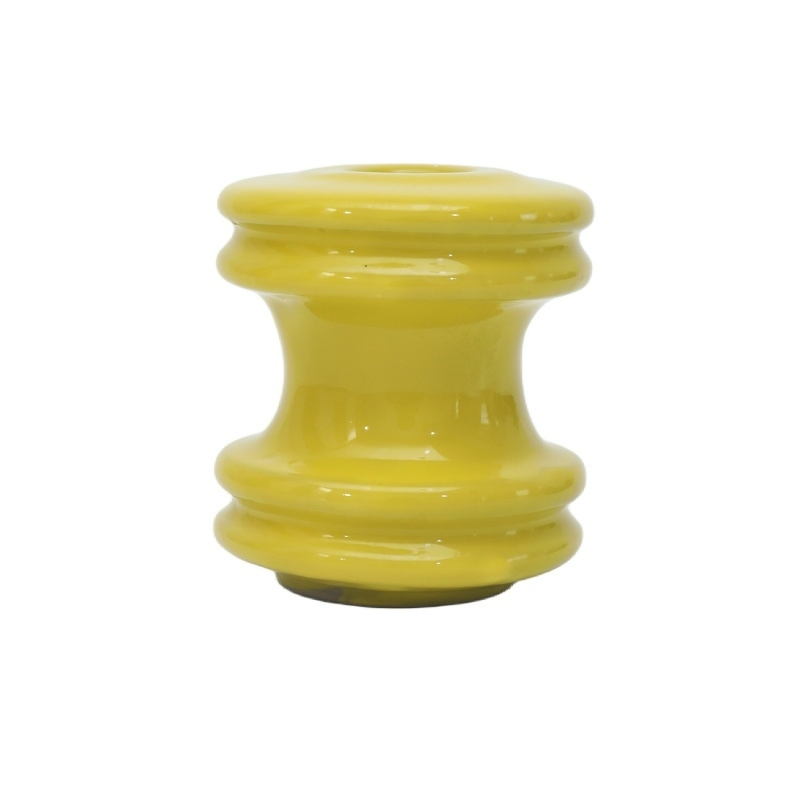

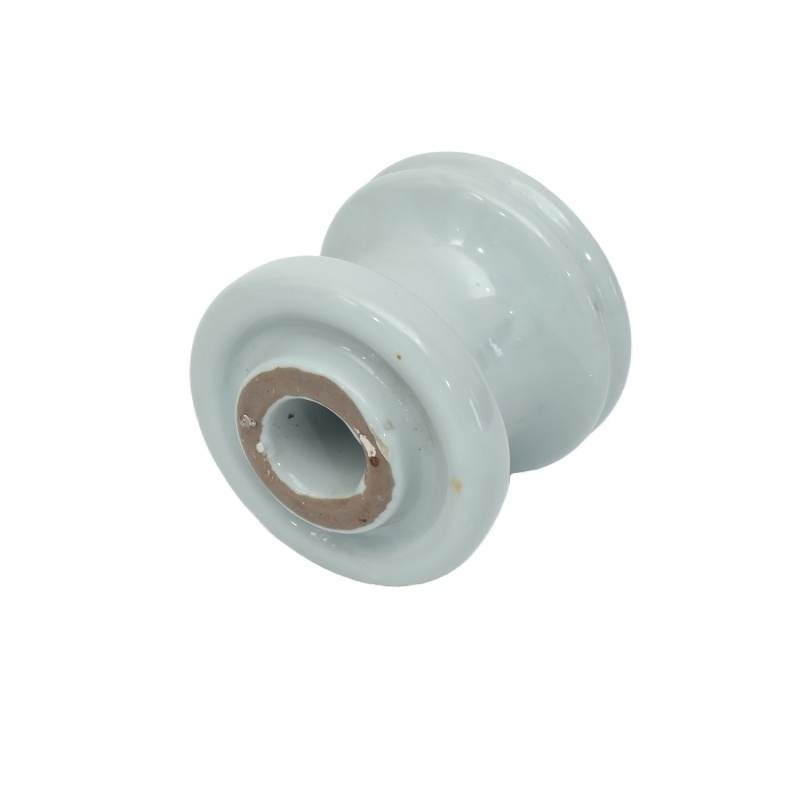

High-Specification ANSI 53-2 Porcelain Spool Insulator for Low Voltage
The ANSI Class 53-2 Porcelain Spool Insulator is a high-specification, low-voltage component engineered for insulating and supporting secondary conductors and neutral lines in overhead distribution networks. Manufactured from wet-process porcelain, this insulator provides superior dielectric strength and long-term durability. Meeting ANSI Standard C29.3, the 53-2 model features key electrical specifications, including a low-frequency dry flashover voltage of 25 kV and wet flashover ratings of 12 kV vertically and 15 kV horizontally. Its robust design delivers a transverse strength of 3000 lb (13.3 kN), ensuring reliable mechanical performance in dead-end and support applications. Typically finished in a standard brown or gray glaze, this spool insulator is a reliable choice for utility distribution systems.
| Clase ANSI |
53-1 |
53-2 |
53-3 |
53-4 |
53-5 |
| Fig No. |
1 |
2 |
3 |
4 |
5 |
| Dimensiones (mm) |
H |
54 |
76 |
81 |
76 |
105 |
| D |
57 |
79 |
76 |
105 |
102 |
| d |
45 |
45 |
45 |
73 |
73 |
| d1 |
18 |
18 |
18 |
18 |
18 |
| d2 |
22 |
24 |
24 |
24 |
24 |
| R |
11 |
17.5 |
11 |
16 |
11 |
| Carga de falla mecánica (kN) |
9 |
13.3 |
18 |
20 |
27 |
| Voltaje de contorneo en húmedo (kV) |
Vertical |
8 |
12 |
12 |
12 |
18 |
| Horizontal |
10 |
15 |
15 |
15 |
25 |
| Voltaje de contorneo en seco (kV) |
20 |
25 |
25 |
25 |
35 |
| Peso neto (kg) |
0.2 |
0.55 |
0.55 |
1 |
1.2 |
Perfil de la Empresa

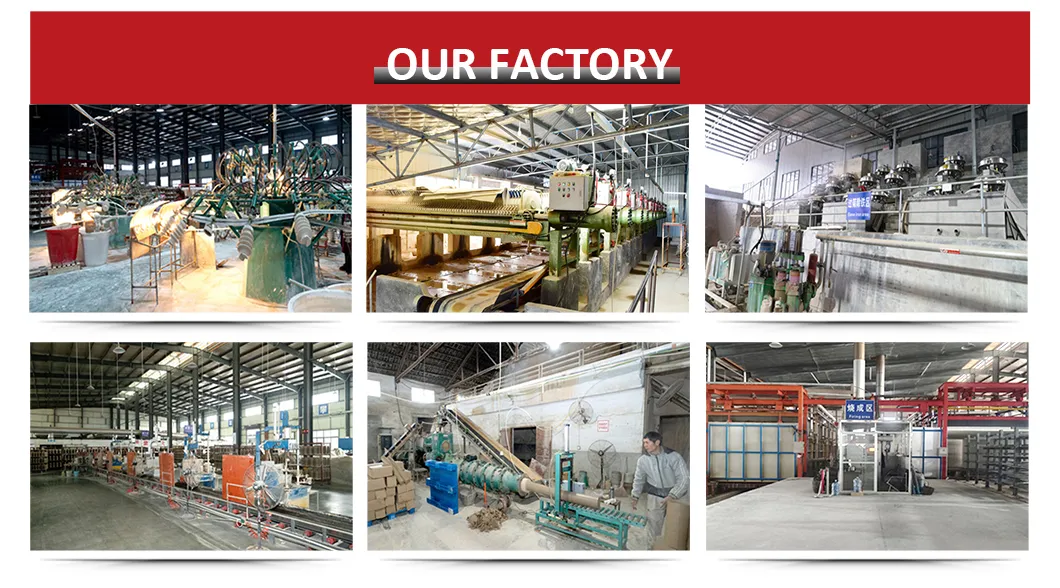

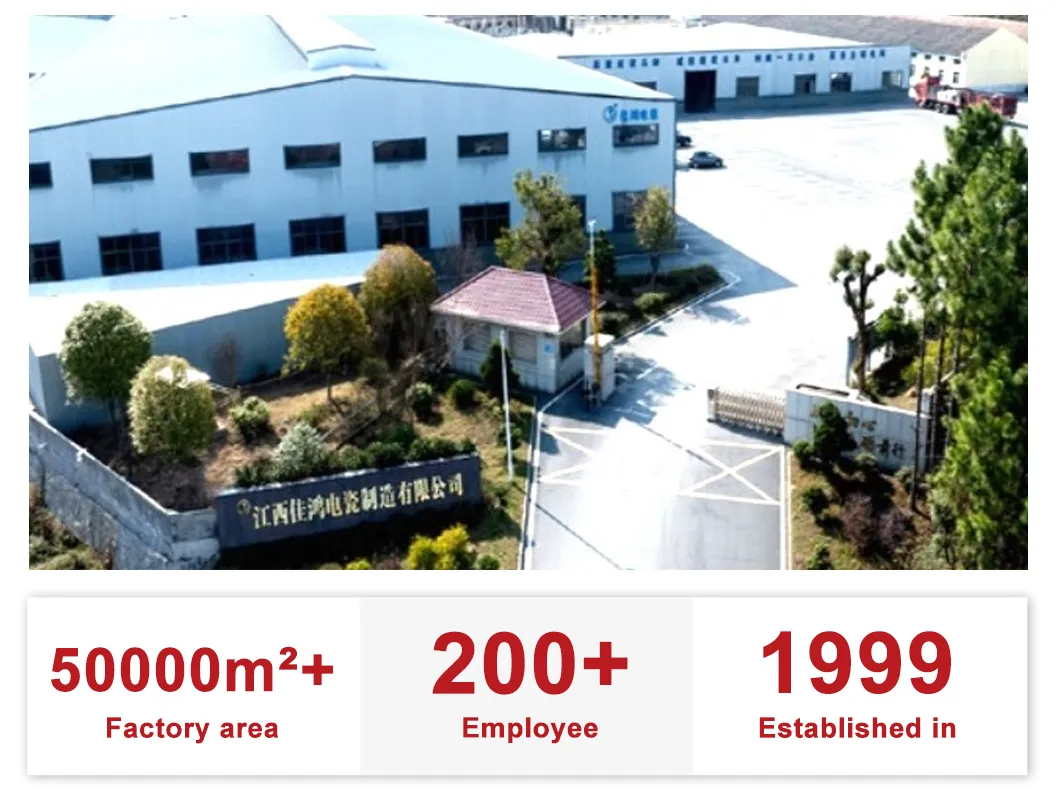

Nuestra fábrica fue fundada en 1999 con un capital registrado de 308 millones de yuanes, abarcando un área de 50,000 metros cuadrados y contando con 200 trabajadores, incluidos 25 ingenieros técnicos profesionales que brindan servicio OEM para satisfacer los requisitos de los clientes.
La empresa se especializa en la fabricación de aisladores de suspensión de alta tensión resistentes a la contaminación, aisladores tipo pin de alta tensión, aisladores de columna de línea de alta tensión, aisladores de columna para estaciones eléctricas, aisladores de boquilla para transformadores, aisladores de horquilla de alta y baja tensión, aisladores de carrete, aisladores de retención, aisladores de porcelana de brazo cruzado, aisladores de vidrio y más. Podemos fabricar aisladores de acuerdo con las normas IEC, ANSI, AS, BS o los requisitos del cliente. Los productos se venden ampliamente en el mercado nacional y extranjero, incluidos EE. UU., Australia, Reino Unido, Vietnam, Irán, Indonesia, Etiopía, Corea, Congo, Camboya y otros países, estableciendo excelentes relaciones de cooperación con nuestros clientes.
Somos un de los principales proveedores del sector eléctrico, reconocidos en el mercado energético por nuestro excelente servicio. Para fortalecer la ventaja competitiva y estandarizar la gestión, la empresa ha superado las certificaciones ISO9001, ISO14001, ISO45001, entre otras, obteniendo honores como "empresa nacional de alta tecnología", "empresa de crédito AAA", "empresa de fabricación ecológica" y "empresa que cumple con los contratos y es digna de confianza".
EGA Electric
