Información Básica
Control
Control Computarizado
Fuente De Alimentación
AC220V
consumo de energía
< 200 W
Paquete de Transporte
caja de madera con espuma en el interior
Especificación
420*310*315mm3
Origen
Hubei, China(Mainland)
Descripción de Producto

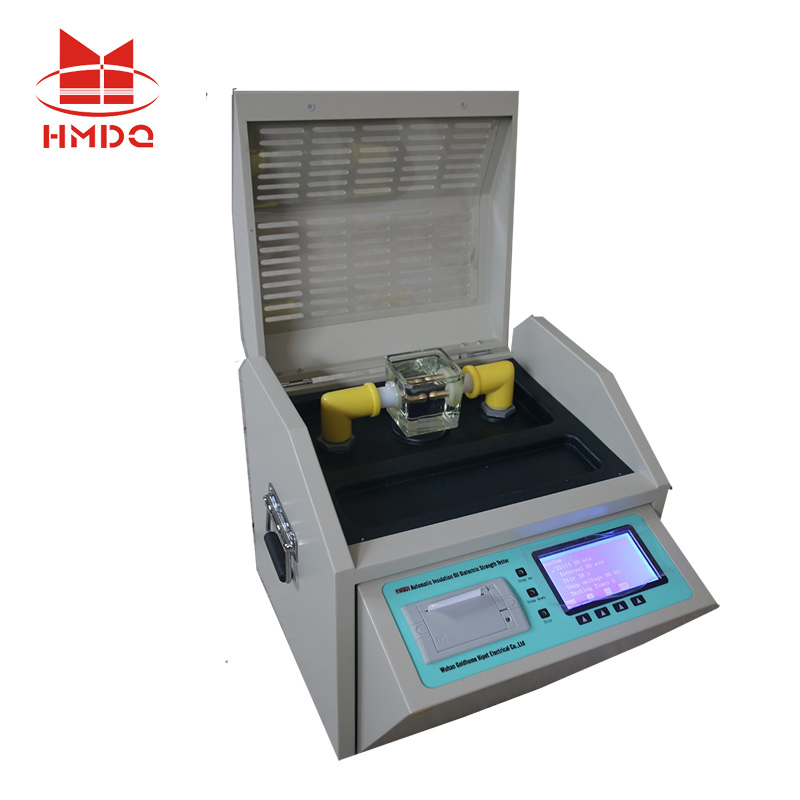

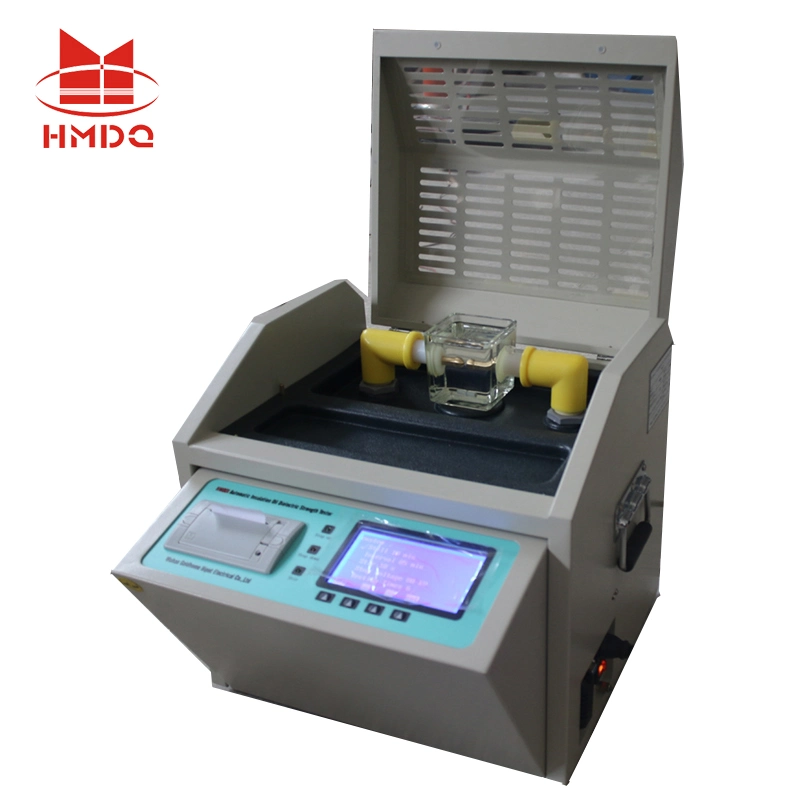

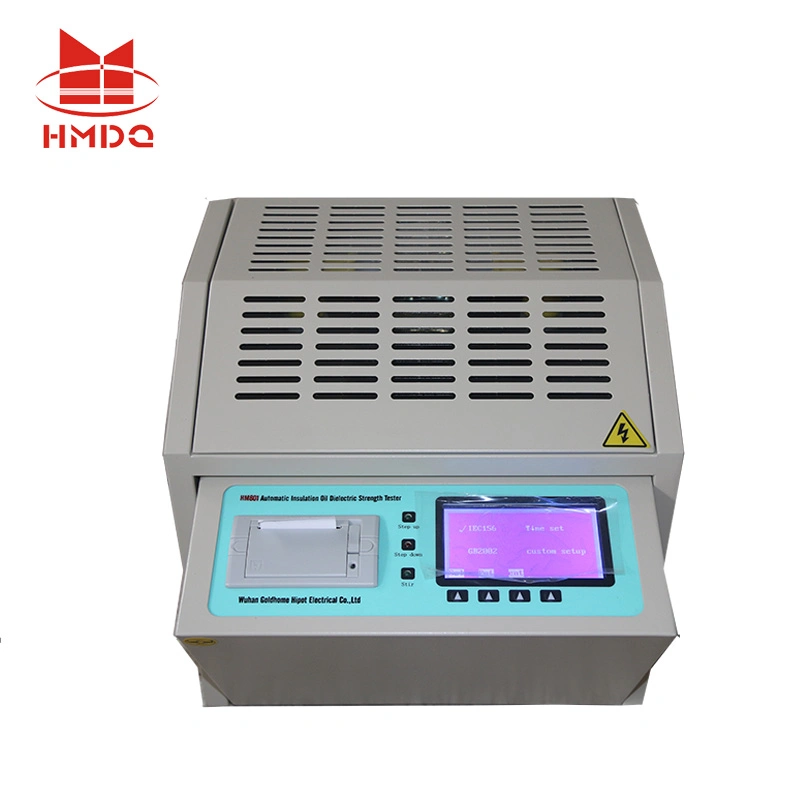

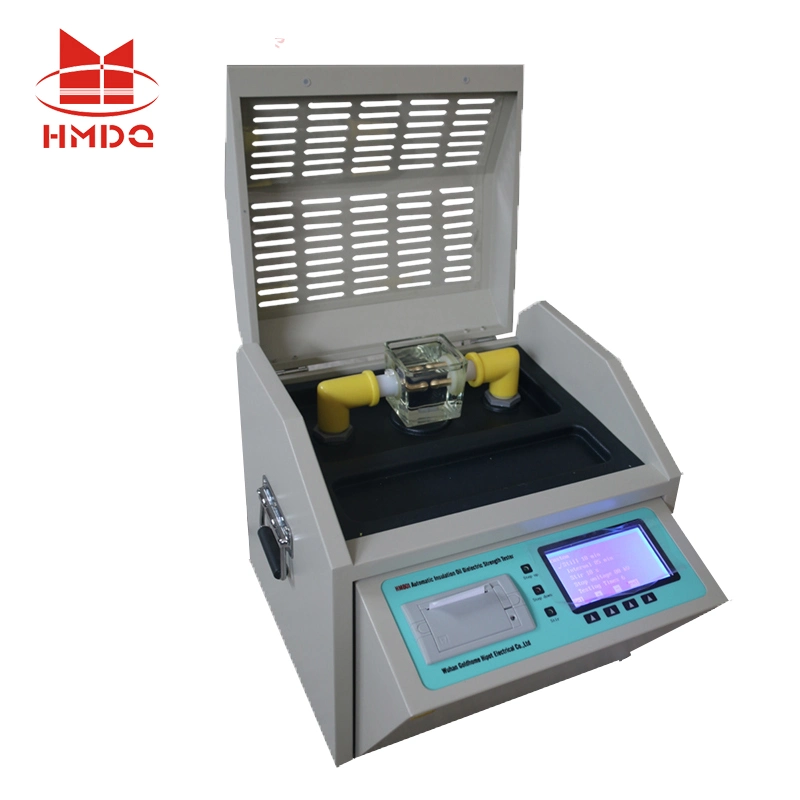

Aceite aislante desglose bdv de aceite de comprobador de tensión de ruptura de aparatos
Resumen:
Este tipo de aceite aislante rigidez dieléctrica probador ha sido desarrollado por profesionales y personal científico y técnico, según la norma nacional GB507-86 línea y el DL - 474-4-92 DL/T596-1996 reglamentos, aprovechando sus propias ventajas técnicas. Después de numerosas pruebas de campo y un esfuerzo constante a largo plazo, se ha investigado y desarrollado con cuidado este equipo industrial digital de alta precisión. Esta máquina es fácil de manejar y estéticamente atractiva. Gracias a la incorporación de un sistema de control digital computarizado completamente automático, ofrece mediciones de alta precisión, una fuerte capacidad antiinterferencias, y un funcionamiento seguro y confiable.
Características de instrumentos
- Adopción de un sistema de control por microcomputadora de chip único de gran capacidad, garantizando un funcionamiento estable y confiable.

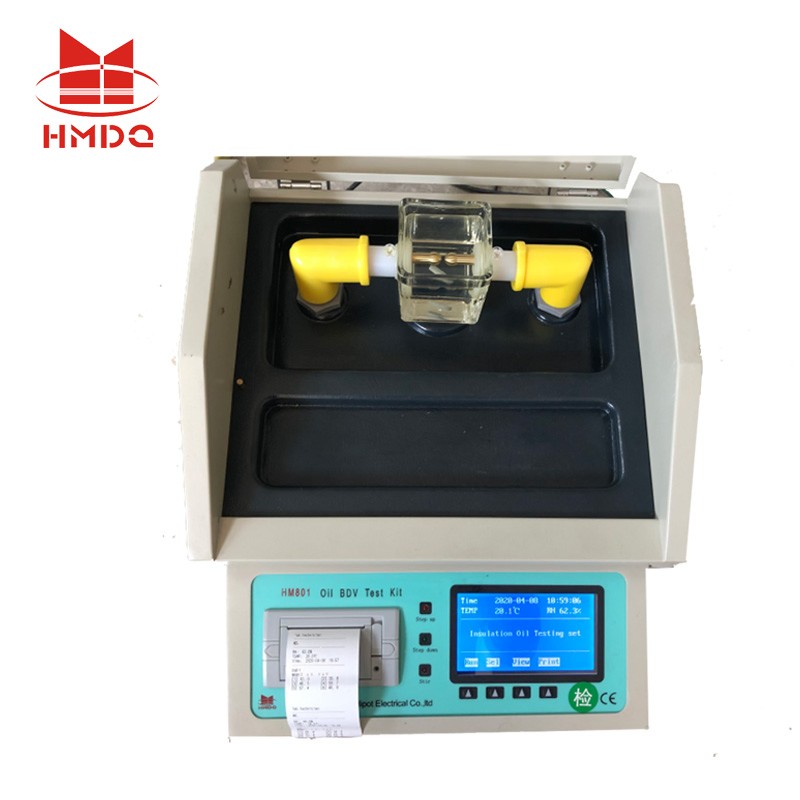

- El instrumento está equipado con funciones de visualización de reloj, temperatura y humedad ambiental, además de una alarma de conexión a tierra para priorizar la seguridad del usuario.
- Incorpora un circuito guardián (watchdog) de amplia gama para eliminar problemas de bloqueo o fallos imprevistos del sistema.
- Diversidad de opciones operativas: dispone de los métodos estándar de operación GB1986 y GB2002, además de un modo personalizado adaptable a diferentes requerimientos de usuario.

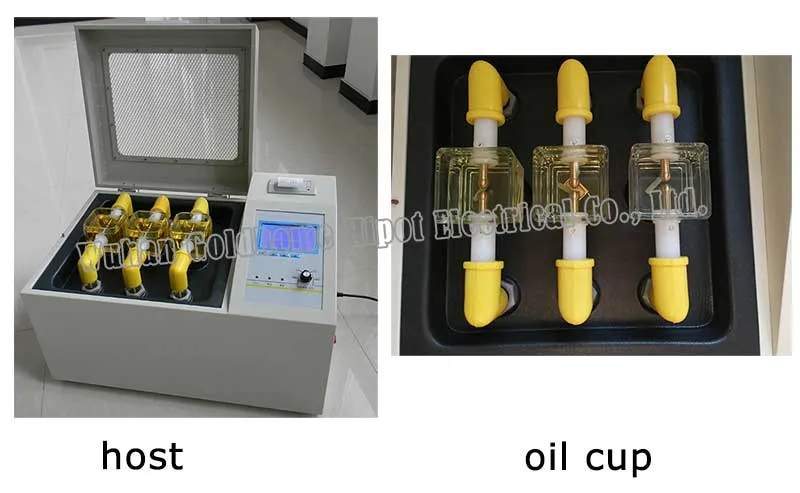

- La copa de aceite está fabricada con un molde especial de vidrio de alta resistencia para evitar fugas de aceite y otras interferencias externas durante la prueba.
- Diseño de muestreo de alta tensión especial directamente en el convertidor A/D, evitando errores analógicos y logrando resultados de medición notablemente más precisos.
- Equipado con protección contra sobrecorriente, sobretensión y cortocircuitos, con excelente capacidad de compatibilidad electromagnética y resistencia a interferencias.
Índice técnico
- Capacidad auxiliar: 1.5 kVA
- Tasa de aumento de presión: Opciones ajustables de 2.0 kV/s, 2.5 kV/s, 3.0 kV/s, y 3.5 kV/s
- Tensión de salida: 0 ~ 80 kV (opcional)
- Precisión de tensión: ± (2% de la lectura + 2 dígitos)
- Tasa de distorsión de potencia: < 1%
- Separación de electrodos: Estándar de 2.5 mm
- Número de pruebas: Ajustable de 1 a 6 veces
- Tiempo de reposo: Configurable de 1 a 9 minutos (5 minutos por defecto)
- Dimensiones totales: 730 mm * 410 mm * 390 mm
- Peso: 38 kg
Preguntas Frecuentes (FAQ)
1. ¿Qué es un probador de tensión de ruptura de aceite aislante (BDV)?
Es un instrumento especializado diseñado para medir la rigidez dieléctrica de los aceites aislantes utilizados en transformadores y otros equipos eléctricos, determinando el voltaje límite en el que el aceite pierde sus propiedades aislantes y se produce una descarga eléctrica (ruptura).
2. ¿Con qué normas internacionales cumple el modelo HM801?
El equipo ha sido desarrollado siguiendo estrictamente las normativas nacionales de prueba GB507-86 y las regulaciones del sector DL/T596-1996, cumpliendo con los estándares exigidos para pruebas de aislamiento en entornos industriales de alta tensión.
3. ¿Qué sistemas de protección de seguridad incluye este aparato?
El HM801 incorpora avanzados mecanismos de seguridad física y electrónica, incluyendo protección contra sobrecorriente, sobretensión por encima del límite establecido, cortocircuitos accidentales y una alarma acústico-visual de conexión a tierra para la seguridad del operador.
4. ¿Cómo asegura el equipo la precisión de las mediciones de voltaje?
A diferencia de los métodos convencionales, este dispositivo cuenta con un diseño de muestreo directo de alta tensión en el convertidor A/D. Esto elimina las distorsiones e interferencias analógicas del circuito, proporcionando una precisión de tensión de lectura de ±(2% + 2 palabras).
5. ¿Cuáles son las opciones de configuración de prueba disponibles?
Permite ajustar la velocidad de aumento de tensión en 4 marchas distintas (2.0 kV/s, 2.5 kV/s, 3.0 kV/s y 3.5 kV/s), el número de pruebas repetitivas (de 1 a 6 veces) y el tiempo de reposo del aceite (de 1 a 9 minutos) para adaptarse a diferentes protocolos de prueba.
6. ¿Qué ventajas ofrece el material de la copa de aceite?
La copa de aceite está fabricada con un proceso de moldeo especial de vidrio templado. Este diseño robusto e higiénico previene fugas de aceite y reduce drásticamente las interferencias externas y la contaminación cruzada de la muestra.
