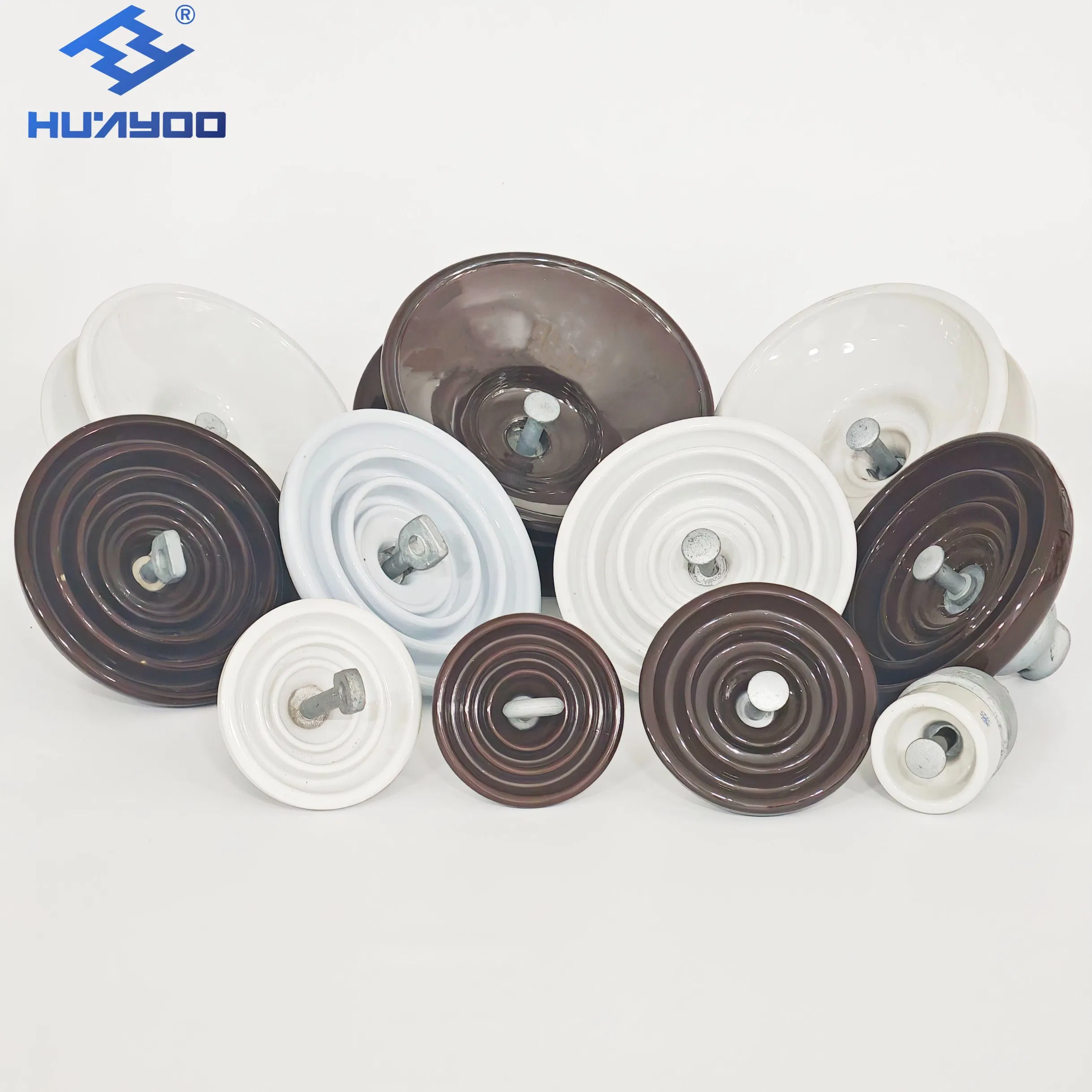

Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
1 / 5
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines
Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines

Huayoo High Quality ANSI 52-3 Porcelain Disc Suspension Insulator for Power Lines

Enviar consulta

Descripción del Producto

■

Descripción de Producto

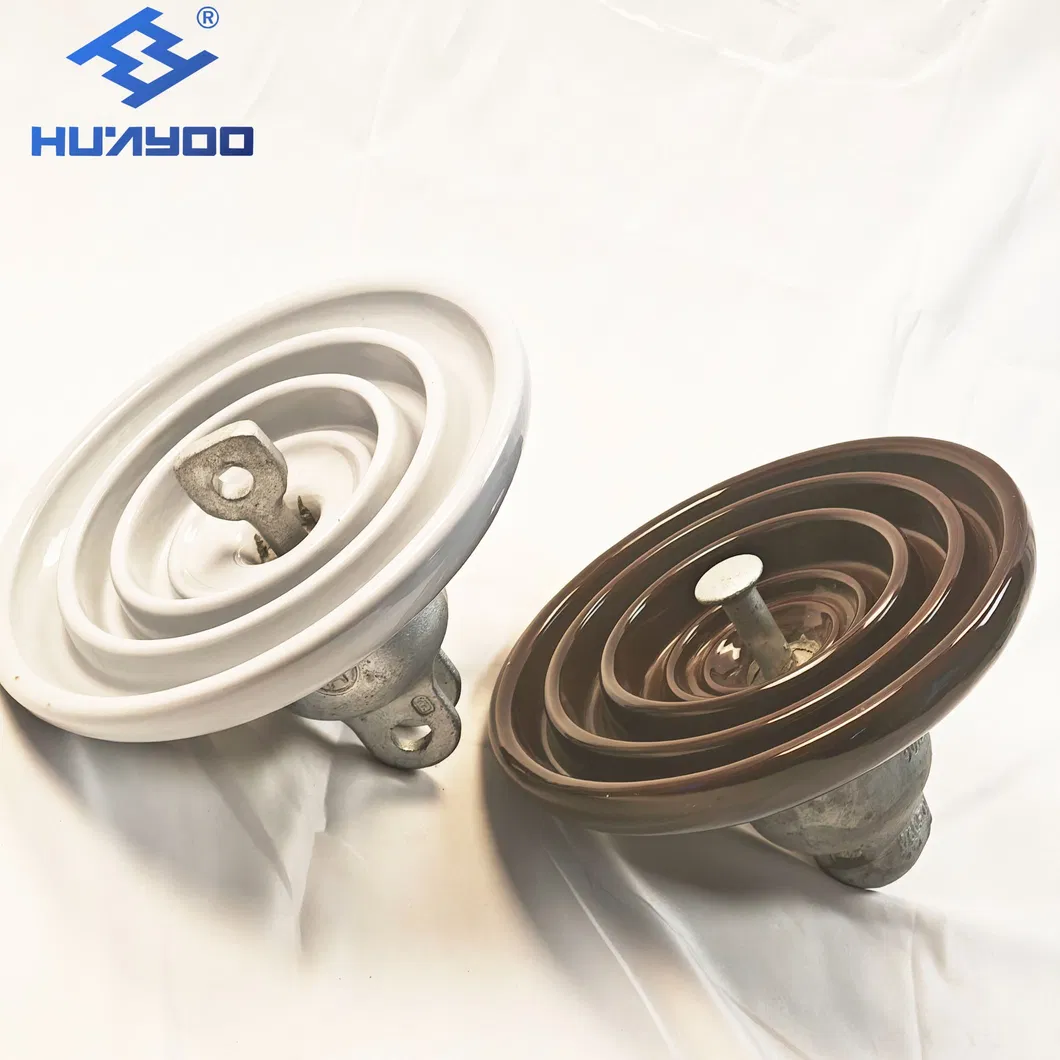

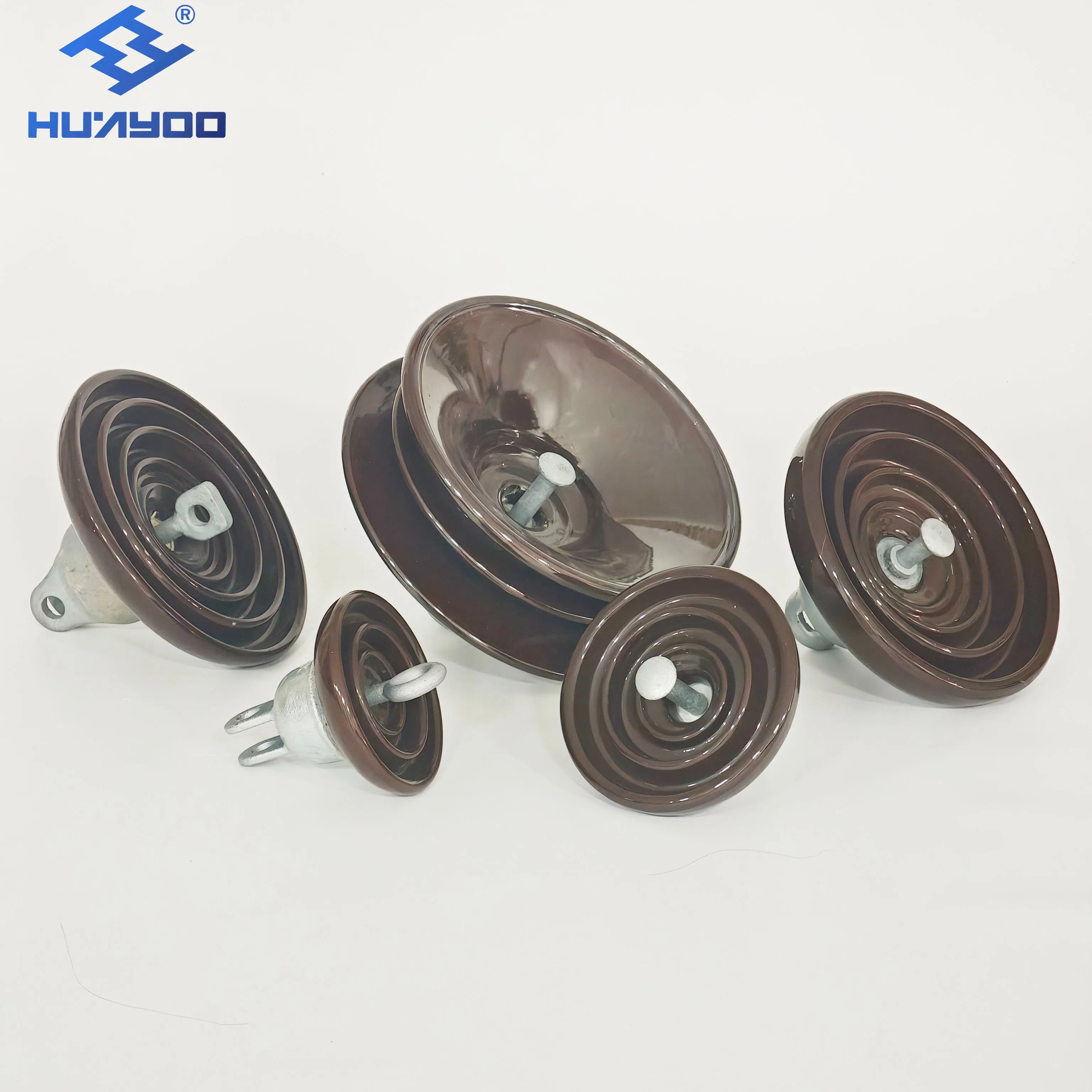

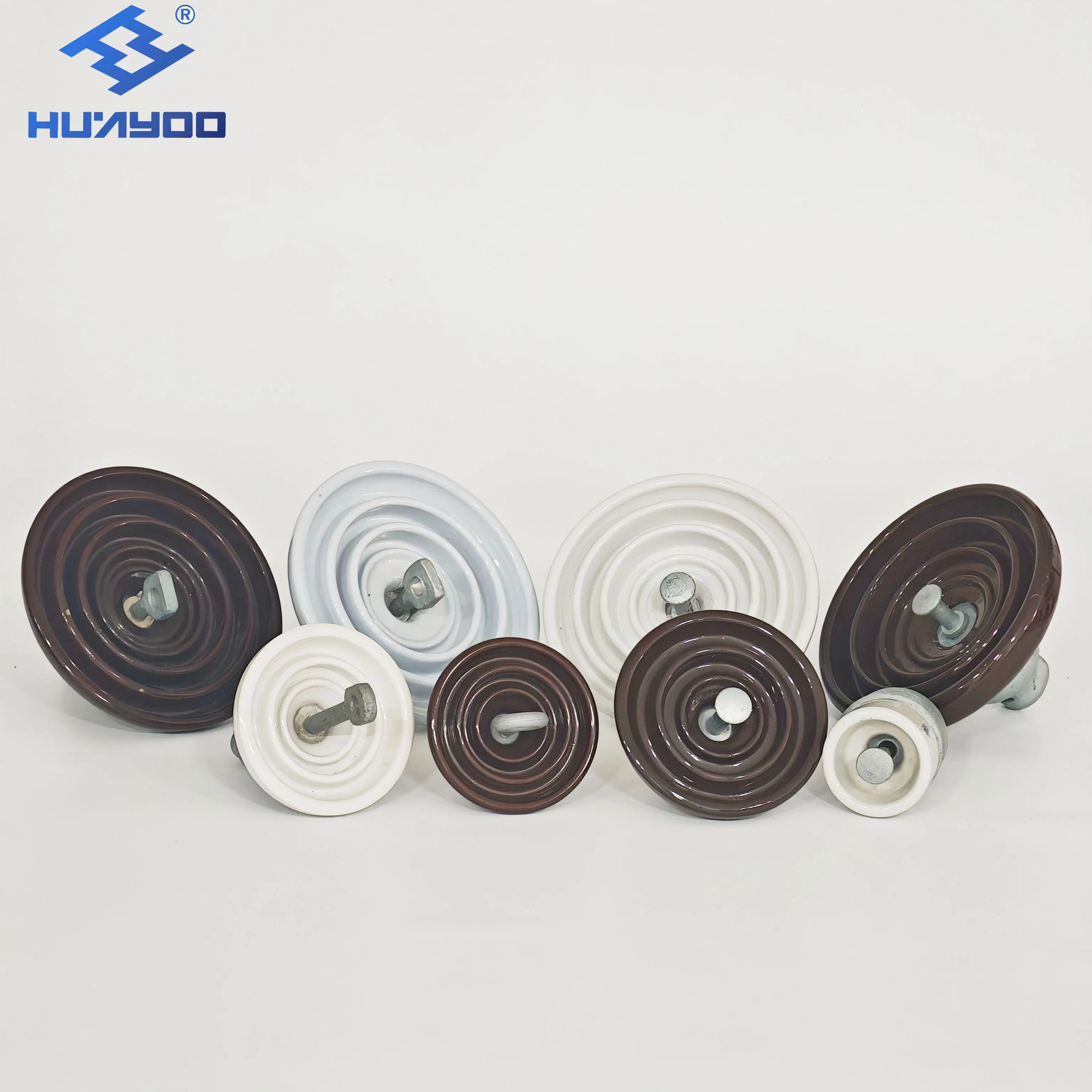

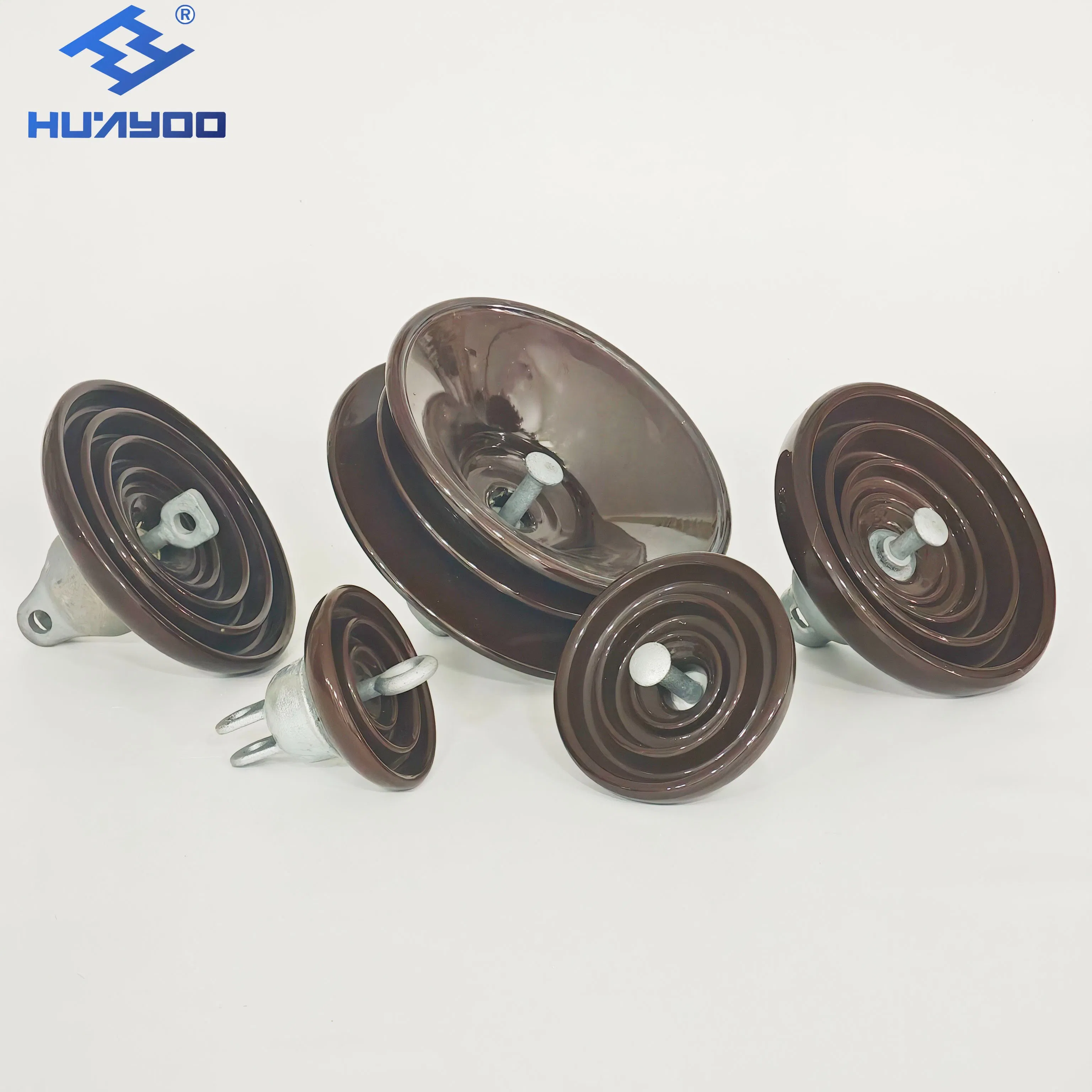

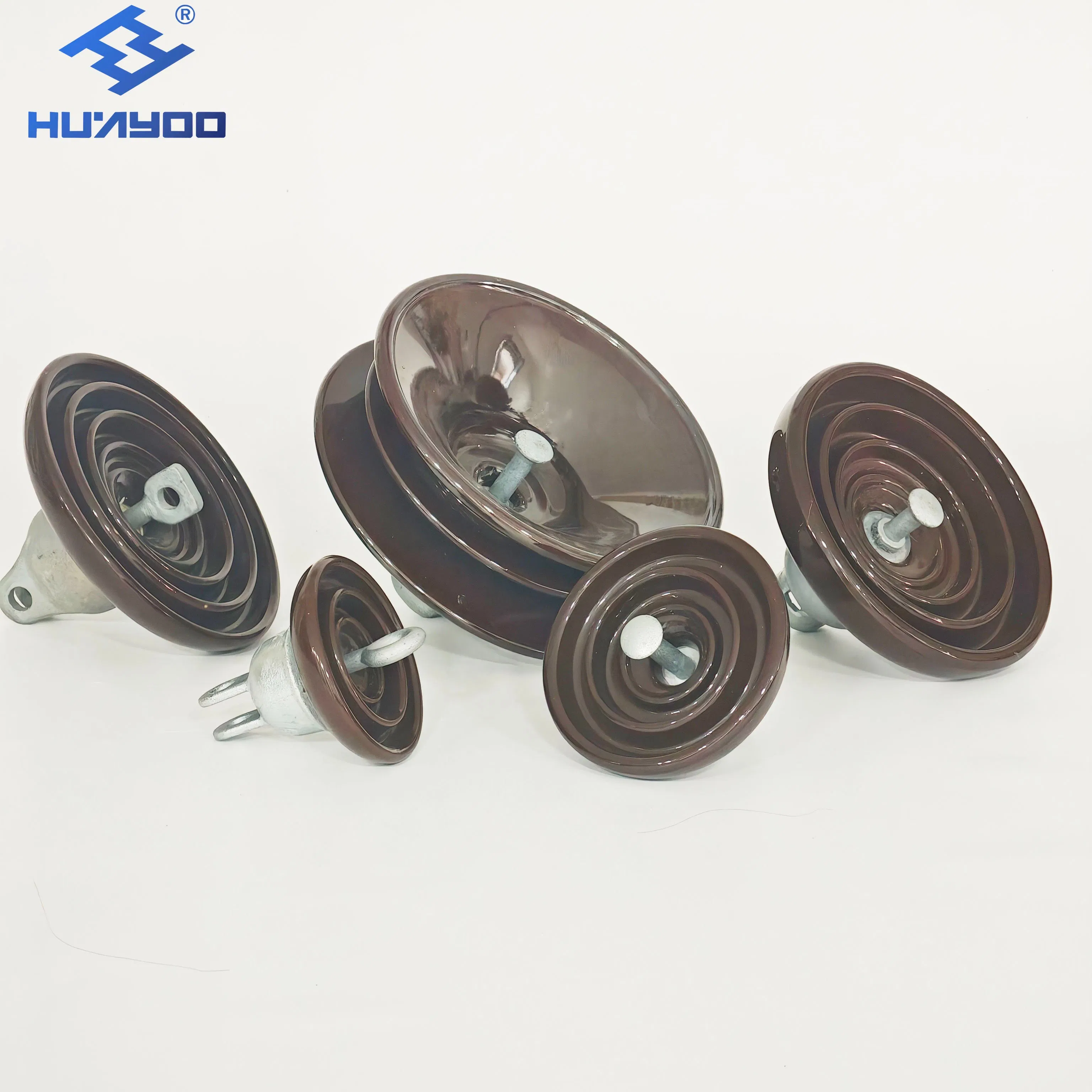

Aislador de Suspensión de Disco de Porcelana de Alta Calidad ANSI 52-3 para Líneas Eléctricas
El aislador de suspensión de disco de porcelana ANSI 52-3 es un producto aislante de tipo americano estándar fabricado en estricta conformidad con las normas de la industria ANSI C29.2. Este aislador está especialmente optimizado para líneas de transmisión eléctrica aéreas de media y alta tensión de 69kV, sirviendo como uno de los modelos de aisladores básicos más utilizados en los sistemas de redes eléctricas estándar de América del Norte.
✔ Fabricado con porcelana eléctrica de alta resistencia cocida a alta temperatura.
✔ Herrajes metálicos de primera calidad galvanizados en caliente para evitar la corrosión.
✔ Estructura de conexión de bola y cúpula estándar que permite un montaje flexible en cadenas de suspensión y tensión.
■

Parámetros del Producto

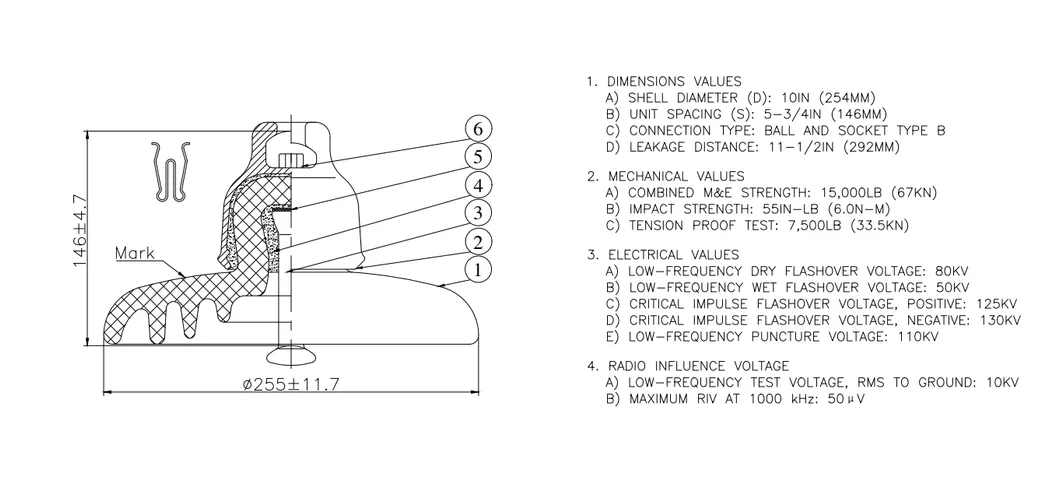

Dibujo Técnico del Aislador ANSI 52-3
Aisladores de Porcelana de Suspensión Tipo Bola y Cúpula (Clase ANSI)
Clase ANSI 52-3 52-5 52-8 52-11
Dimensiones
Diámetro (D) mm 254 254 254 280
Espaciado (H) mm 146 146 146 155
Distancia de fuga mm 320 320 320 380
Distancia de arco en seco mm 197 197 197 216
Valores Mecánicos
Resistencia combinada M&E kN 67 111 178 222
Resistencia al impacto N.m 6.2 10 11.3 11.3
Carga de prueba de rutina kN 33.3 55.5 89 111
Valor de prueba de carga de tiempo kN 44.5 67 107 134
Carga máxima de trabajo kN 33.3 55.5 89 111
Valores Eléctricos
Tensión de contorneo en seco a baja frecuencia kV 80 80 80 80
Tensión de contorneo en húmedo a baja frecuencia kV 50 50 50 50
Tensión crítica de contorneo por impulso, positiva kV 125 125 125 125
Tensión crítica de contorneo por impulso, negativa kV 130 130 130 130
Tensión de perforación a baja frecuencia kV 110 110 110 110
Datos de Tensión de Interferencia de Radio (RIV)
Tensión de prueba RMS a tierra kV 10 10 10 10
RIV máximo a 1000kHz μv 50 50 50 50
Datos de Embalaje y Envío
Peso neto aproximado kg 4.7 5.2 7.8 9.7
■

Certificaciones

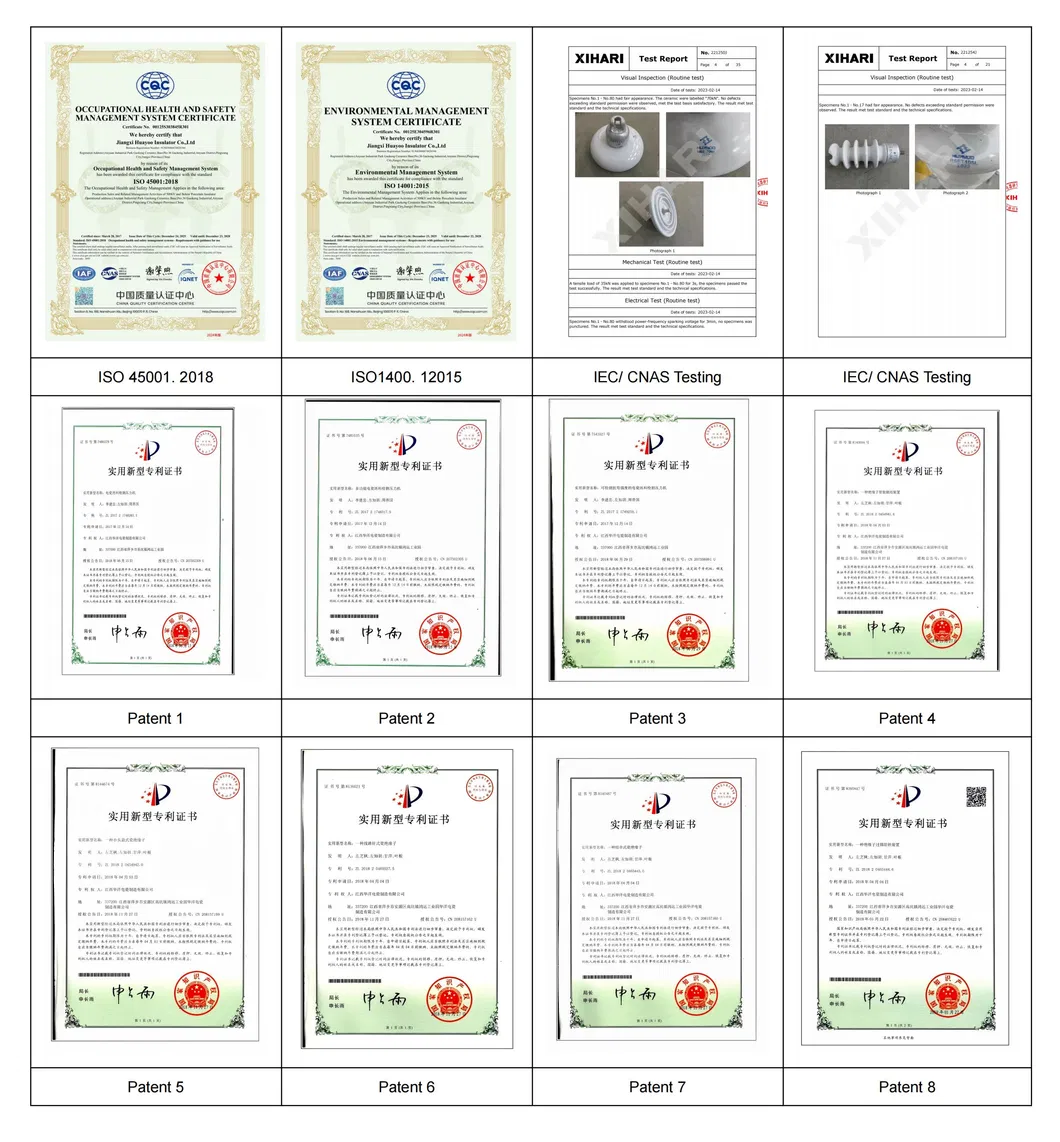

Certificaciones de Calidad de Aisladores
■

Productos Destacados

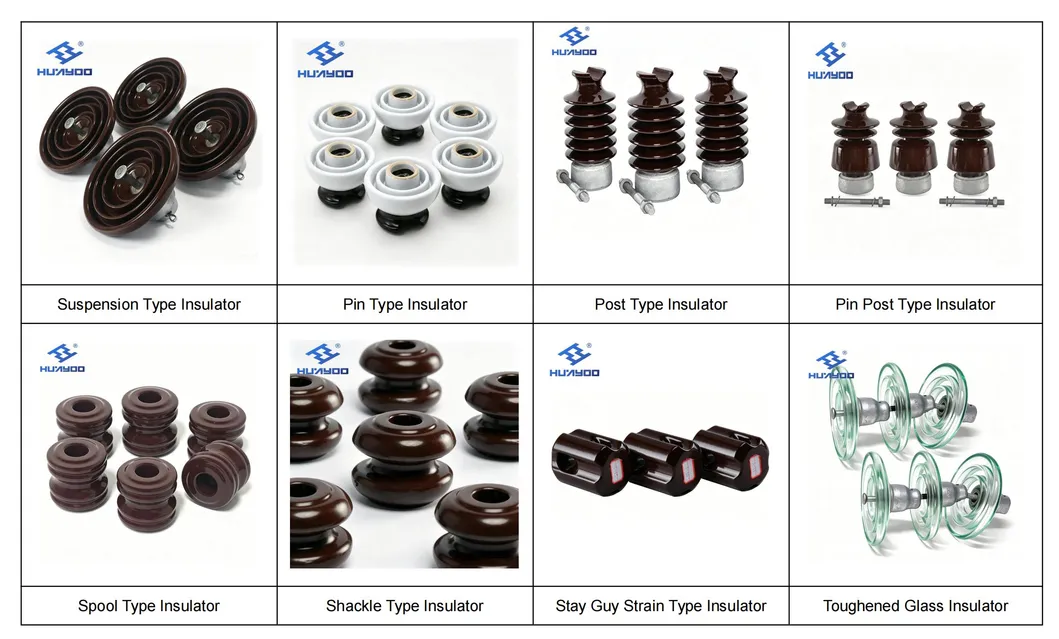

Productos de Aislamiento Más Vendidos
■

Embalaje y Envío

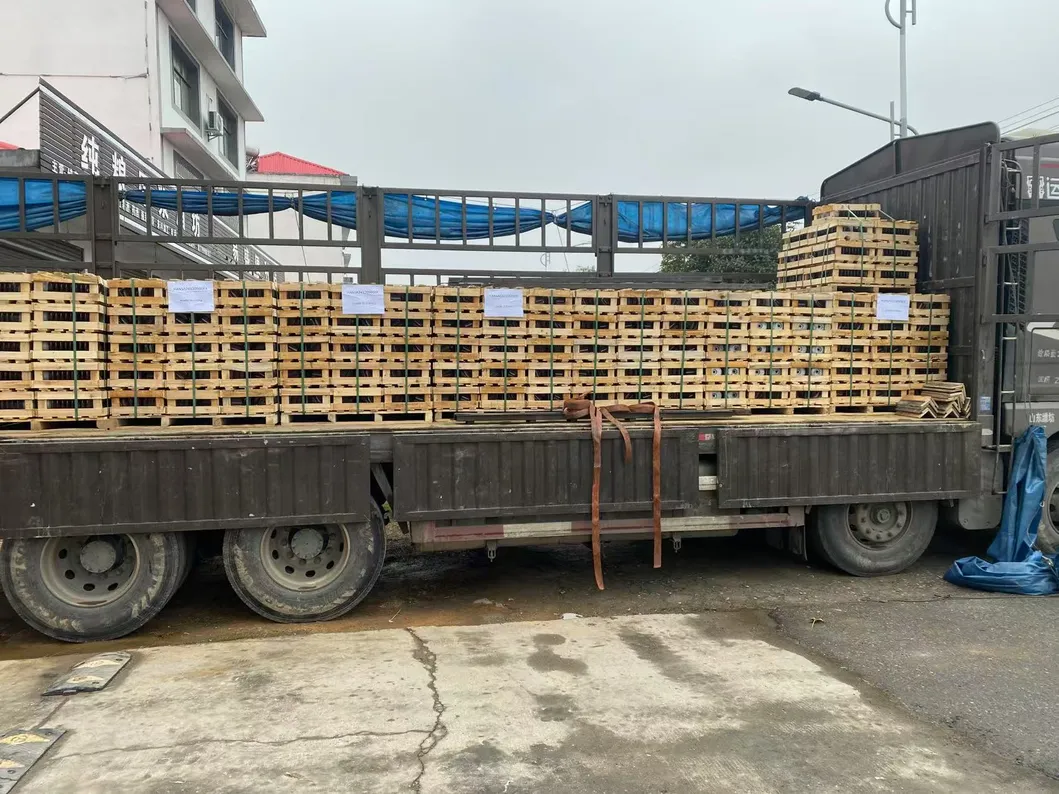

Embalaje de Aisladores de Porcelana Envío y Carga de Aisladores
■

Visitas de Clientes

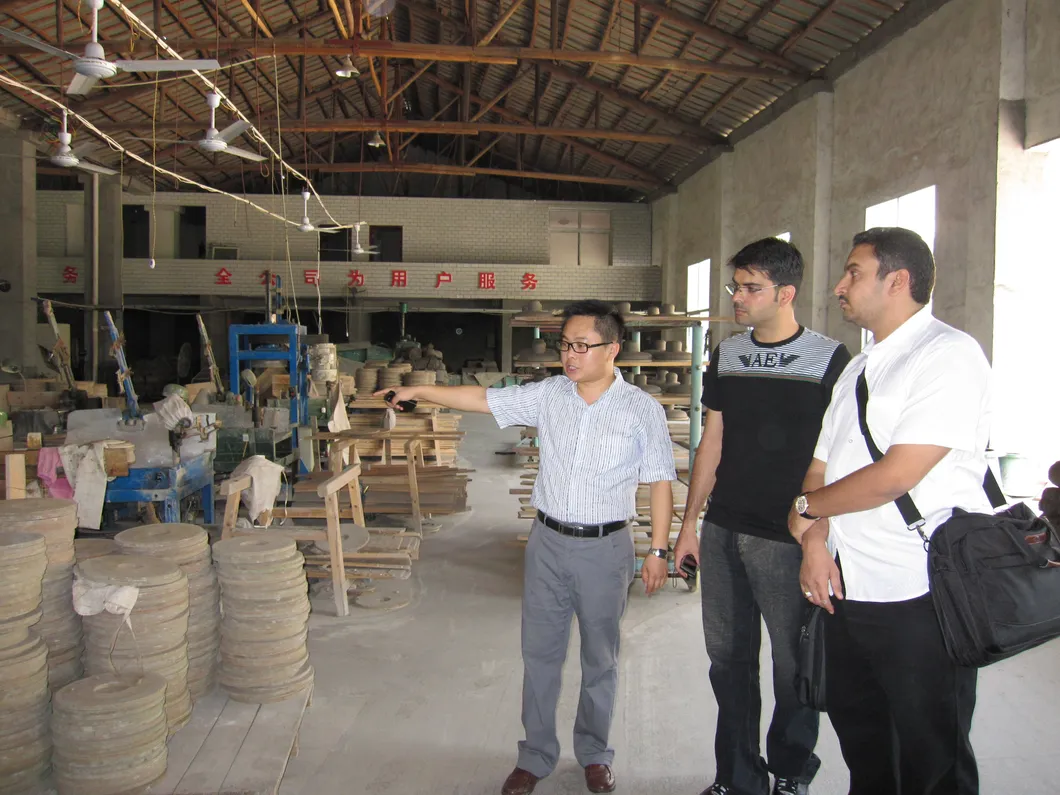

Clientes Visitando las Instalaciones Reunión e Intercambio Técnico con Clientes
■

Preguntas Frecuentes (FAQ)

1. ¿Qué es un aislador de suspensión de disco ANSI 52-3?
Es un aislador eléctrico de tipo suspensión de estándar americano (ANSI C29.2), diseñado para soportar y aislar mecánicamente conductores en líneas de transmisión eléctrica aéreas de media y alta tensión.
2. ¿Para qué nivel de voltaje es adecuado el aislador ANSI 52-3?
Está optimizado principalmente para líneas de transmisión eléctrica aéreas de media y alta tensión de hasta 69 kV, utilizándose con frecuencia en redes de distribución bajo estándares norteamericanos.
3. ¿Cuáles son los valores mecánicos clave de este aislador?
El modelo ANSI 52-3 cuenta con una resistencia mecánica y eléctrica combinada (M&E) de 67 kN, una carga de prueba de rutina de 33.3 kN y un valor de prueba de carga de tiempo de 44.5 kN.
4. ¿Qué tipo de conexión utiliza este aislador de porcelana?
Utiliza una conexión estandarizada de tipo bola y cúpula (ball-and-socket), permitiendo ensamblar varias unidades en cadenas de suspensión o tensión según los requerimientos de la torre eléctrica.
5. ¿Cómo se comporta frente a condiciones ambientales húmedas o adversas?
Ofrece un excelente comportamiento dieléctrico gracias a su esmalte de alta calidad y un diseño que proporciona una distancia de fuga de 320 mm. Su tensión de contorneo a baja frecuencia en húmedo es de 50 kV, garantizando estabilidad bajo lluvia o niebla.
6. ¿Qué resistencia tiene frente a la corrosión?
Los herrajes metálicos del aislador están tratados mediante galvanizado en caliente según las normas internacionales, lo que asegura una óptima protección frente a la oxidación y corrosión en exteriores.
