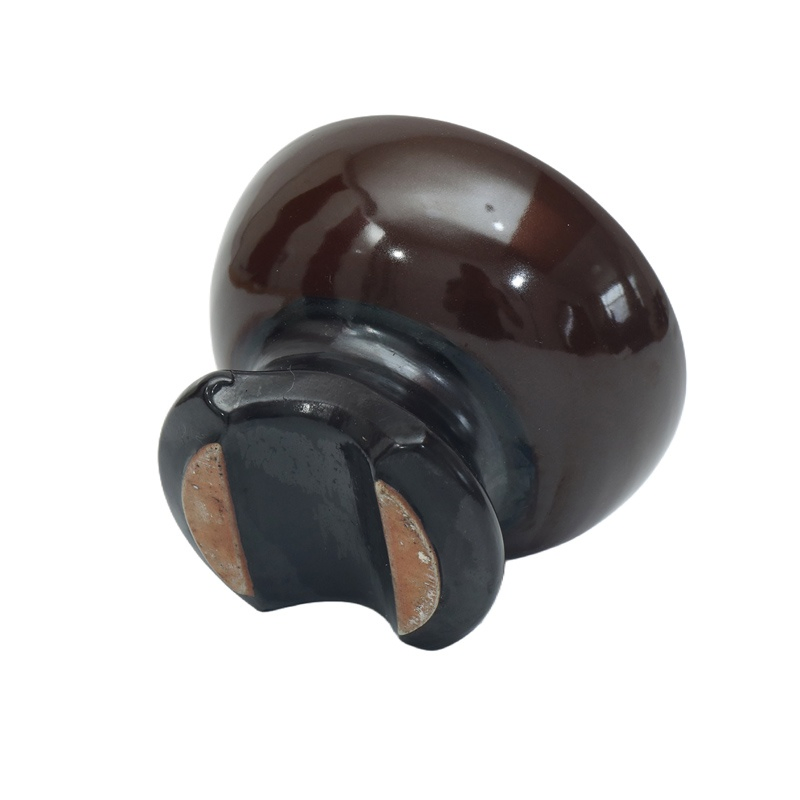

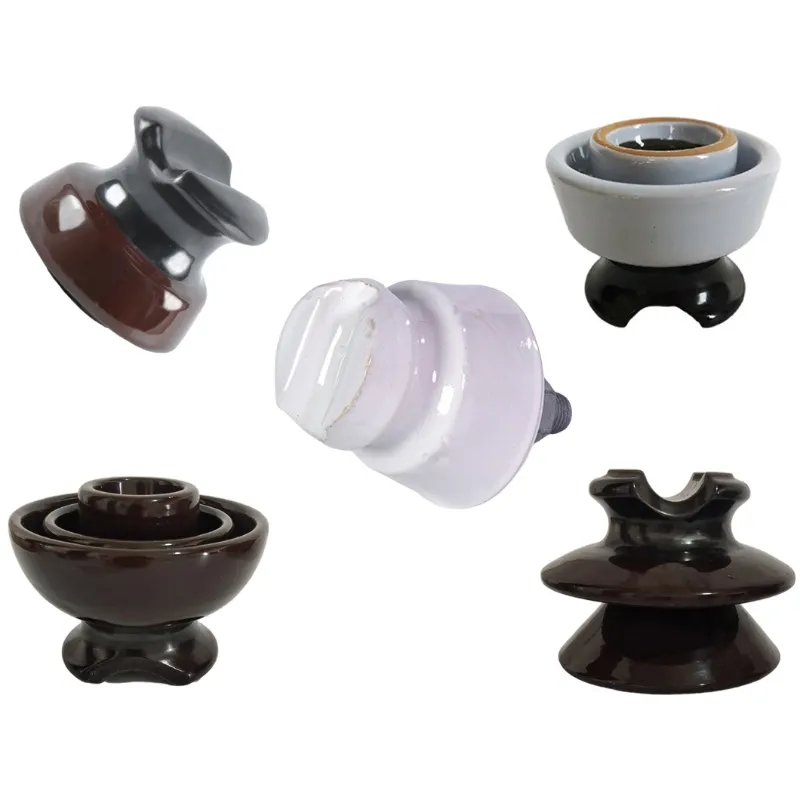

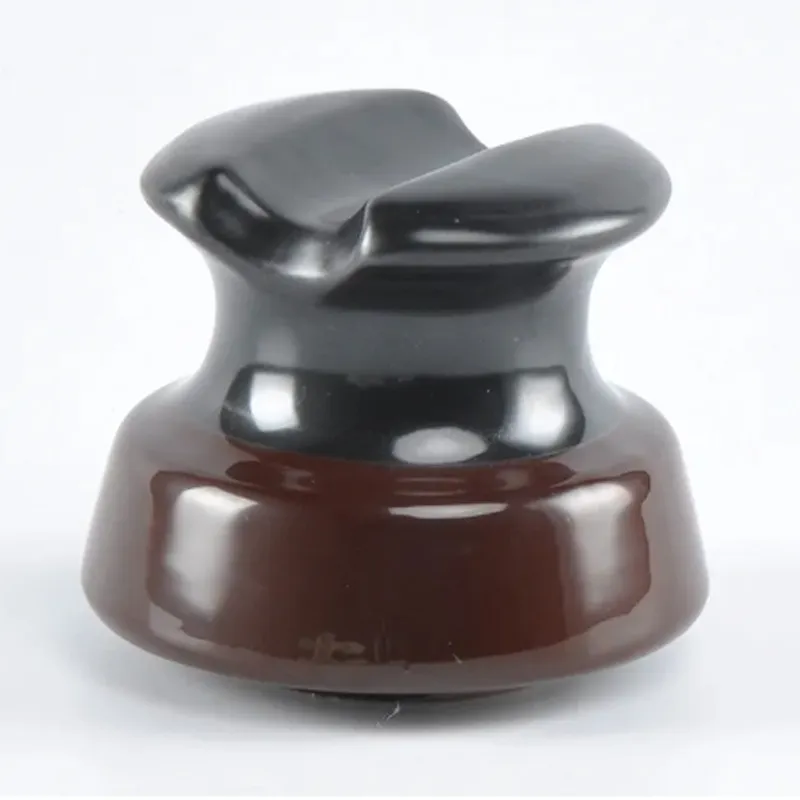

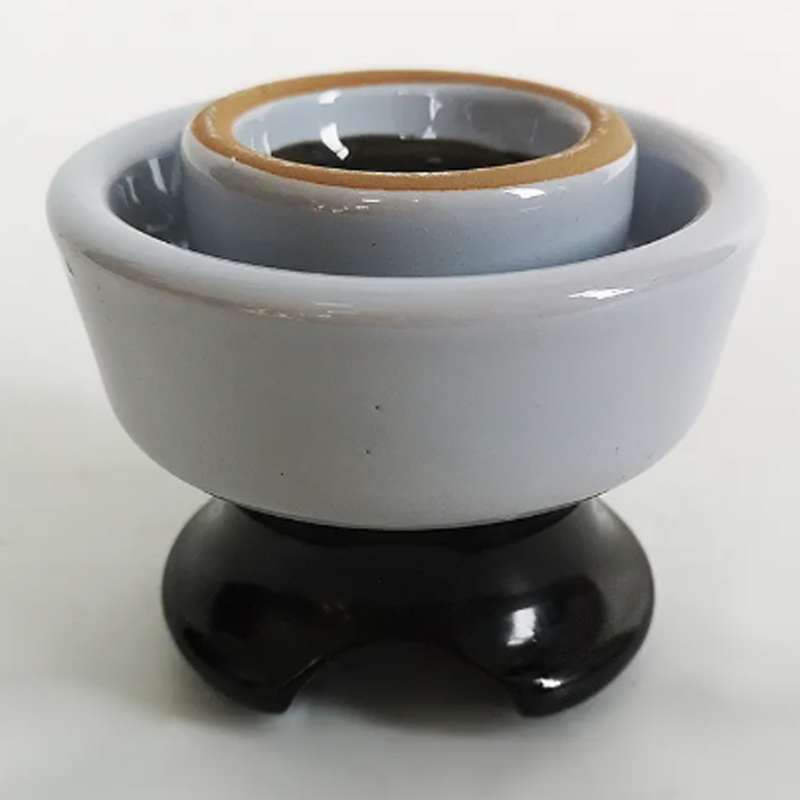

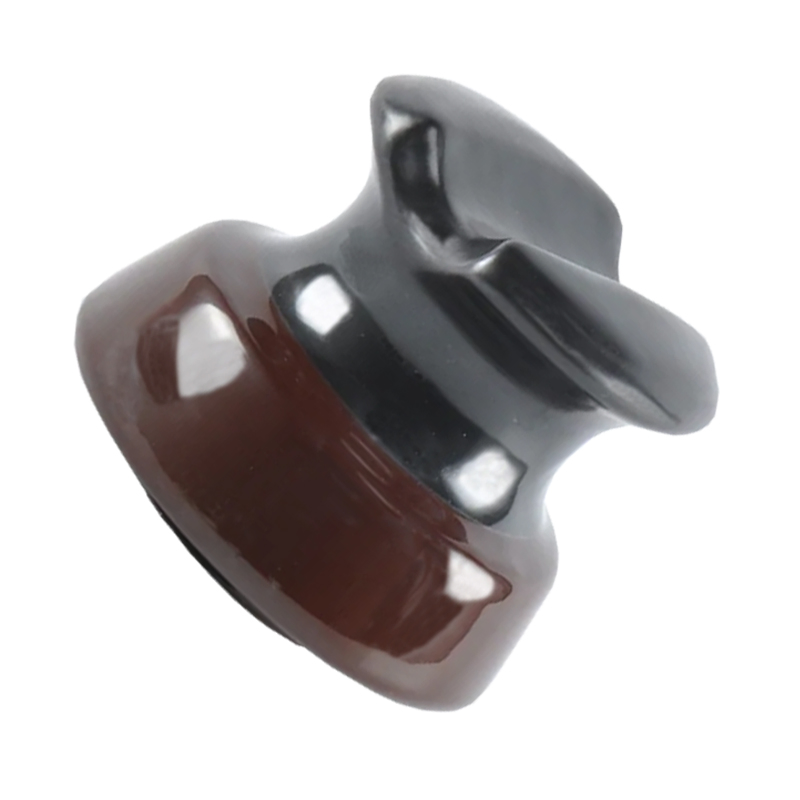

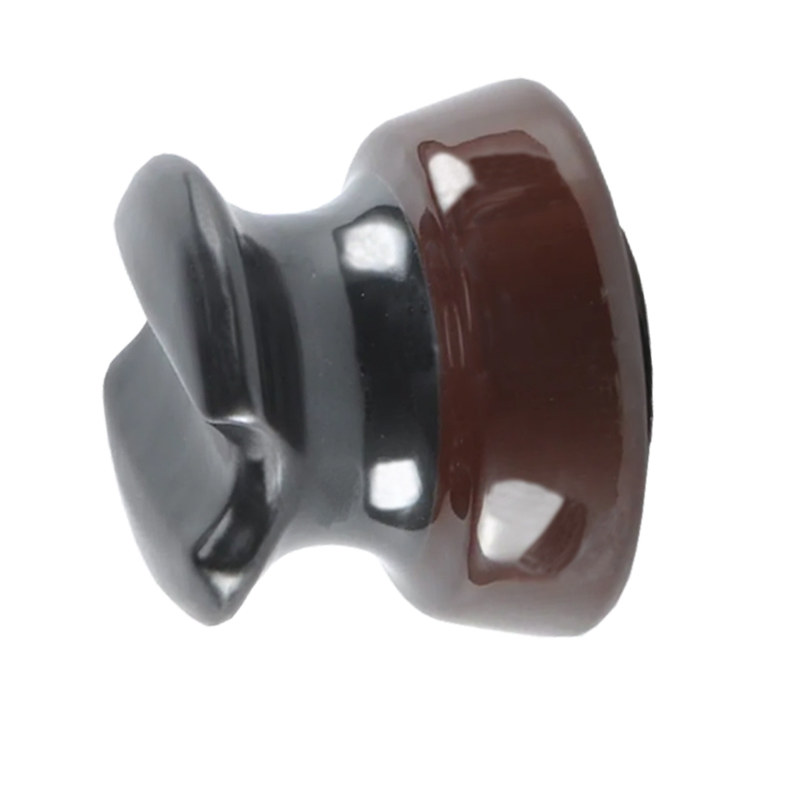

El aislante tipo pasador de porcelana ANSI clase 55-2 es un componente de baja a media tensión diseñado para soportar y aislar conductores en líneas de distribución superiores, con una tensión de aplicación típica de 7,2 kV. Fabricado en porcelana de proceso húmedo, proporciona una fuerza dieléctrica y durabilidad mecánica fiables, de conformidad con la norma ANSI C29.5.
Este modelo presenta una distancia de fuga de 5 pulgadas (127 mm) y una distancia de arco seco de 3-3/8 pulgadas (86 mm). Su rendimiento eléctrico incluye una tensión de destello seco de 60 Hz de 45 kV y una tensión de destello húmeda de 25 kV, con un destello de impulso crítico positivo de 70 kV. Mecánicamente, ofrece una fuerza de voladizo de 2.500 lb (11,1 kN) y presenta un cuello tipo "C" con un orificio de pasador de 1 pulgadas. El acabado estándar es gris, con una opción de glaseado libre de radio (RIV) disponible para minimizar las interferencias.
| Clase ANSI | 55-1 | 55-2 | 55-3 | 55-4 | 55-5 | |
|---|---|---|---|---|---|---|
| Fig. No | 1 | 2 | 3 | 4 | 5 | |
| D-mm | 83 | 95 | 121 | 145 | 178 | |
| H-mm | 89 | 83 | 95 | 111 | 124 | |
| Distancia entre contactos: Mm | 102 | 127 | 178 | 229 | 305 | |
| Distancia de arco seco-mm | 57 | 86 | 114 | 127 | 159 | |
| Fuerza voladiza-KN | 13,3 | 11,1 | 11,1 | 13,3 | 13,2 | |
| Tensión de destello de frecuencia | kv seco | 35 | 45 | 56 | 65 | 80 |
| kv húmedo | 20 | 25 | 30 | 35 | 45 | |
| Tensión de destello de impulso crítico | kv positivo | 50 | 70 | 90 | 105 | 130 |
| kv negativo | 70 | 85 | 110 | 130 | 150 | |
| Tensión de punción de frecuencia de potencia-kv | 50 | 70 | 90 | 95 | 115 | |
| Voltaje de interferencia de radio | Tensión de prueba a tierra-kv | 5 | 5 | 10 | 10 | 15 |
| RIV máx. A 1000KHz uv | 50 | 50 | 50 | 50 | 100 | |
| Peso neto-kg | 1,2 | 1,4 | 2,4 | 3,7 | 6,4 | |

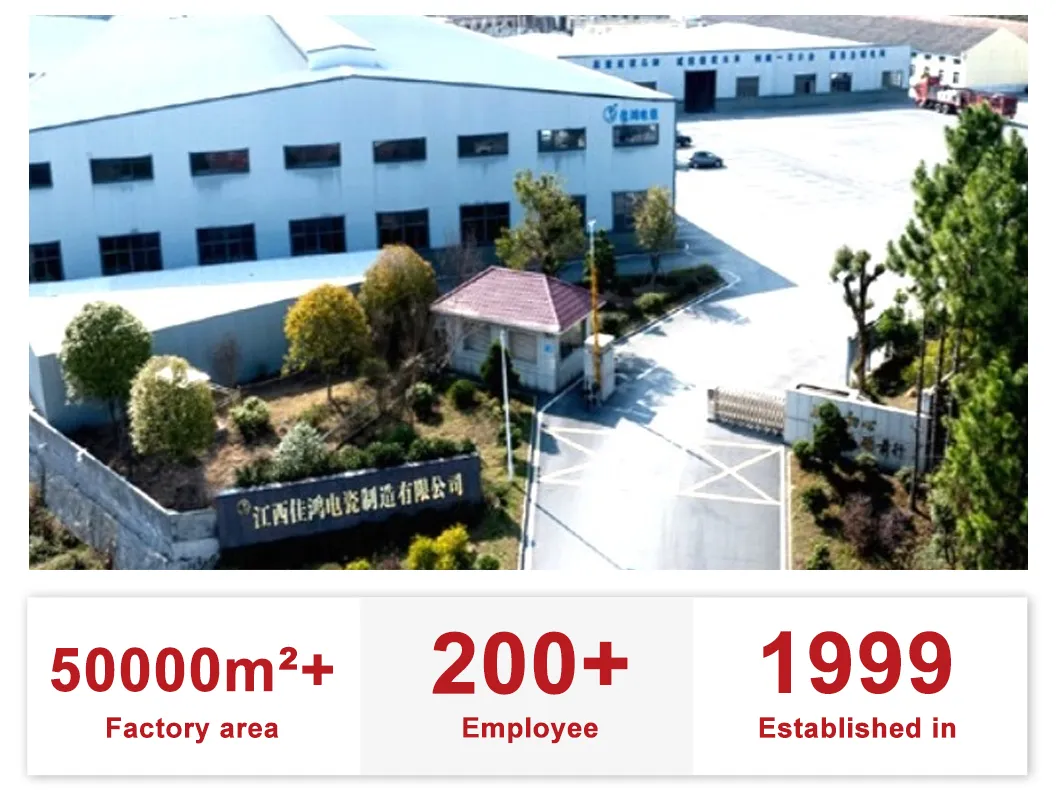

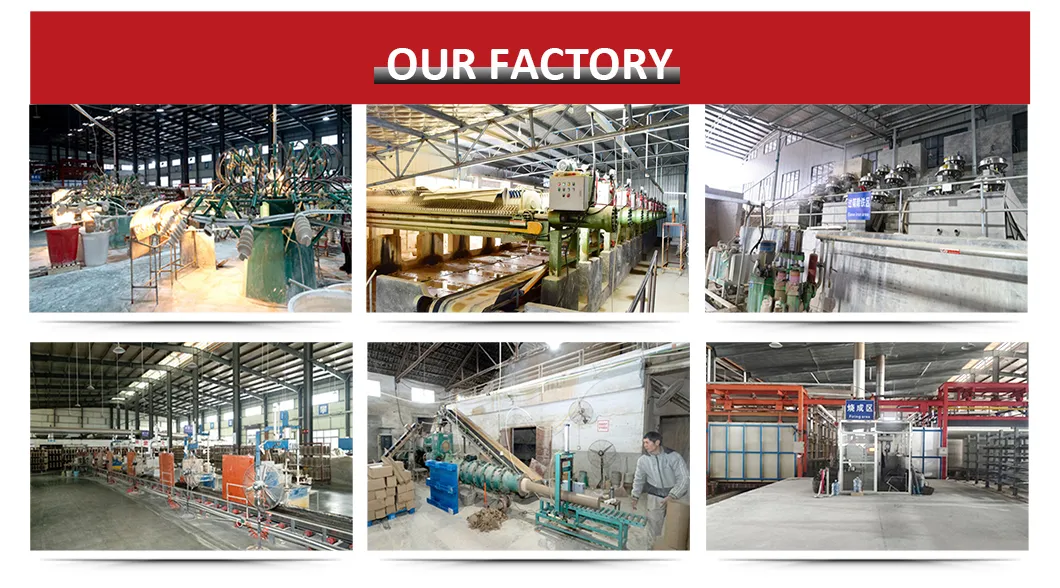

Nuestra fábrica, fundada en 1999 con un capital registrado de 308 millones de yuanes, cubre un área de 50,000 metros cuadrados y cuenta con 200 trabajadores, incluidos 25 ingenieros técnicos profesionales que brindan servicios OEM personalizados para satisfacer las necesidades específicas de los clientes.

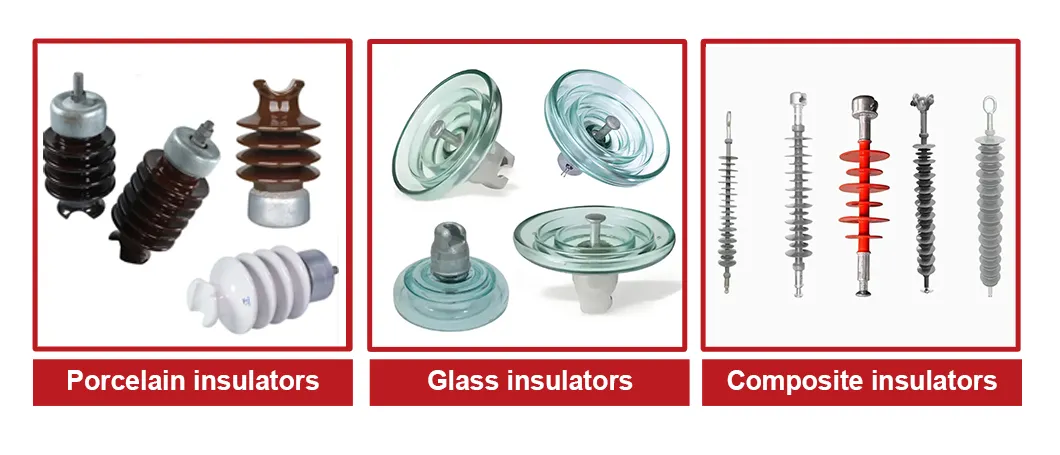

Nos especializamos en la fabricación de aisladores de suspensión de alta tensión resistentes a la contaminación, aisladores de tipo pin de alta tensión, aisladores de poste de línea de alta tensión, aisladores de poste de estación de energía, aisladores de casquillo de transformación, aisladores de grilletes de alta y baja tensión, aisladores de bobina, aisladores de porcelana de brazo transversal, aisladores de vidrio, entre otros. Fabricamos aisladores bajo normas IEC, ANSI, AS, BS o según requisitos particulares del cliente. Nuestros productos se distribuyen con éxito tanto en el mercado nacional como internacional, incluyendo Estados Unidos, Australia, Reino Unido, Vietnam, Irán, Indonesia, Etiopía, Corea, Congo y Camboya, manteniendo sólidas relaciones comerciales.
Como proveedores calificados para redes eléctricas principales de gran escala, destacamos en el mercado energético por nuestro excelente servicio y riguroso control de calidad. Con el fin de consolidar nuestra competitividad, contamos con certificaciones ISO9001, ISO14001 e ISO45001, y hemos recibido distinciones como "Empresa Nacional de Alta Tecnología", "Empresa de Crédito AAA" y "Empresa de Fabricación Verde".
