11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera
1 / 5
11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera
11kv Aislador de porcelana de alta tensión con espiga duradera

11kv Aislador de porcelana de alta tensión con espiga duradera

¿Aún no te decides? ¡Consigue muestras por $!
Solicitar Muestra
Enviar consulta

Descripción del Producto

  • Visión General
  • Descripción del producto
  • Fotos detalladas
Información Básica
No. de Modelo.
56-3
Estructura
Aislador de Pin
Tipo
Aislador de Tipo A
Uso
Transmisión de energía de alta tensión, Aislamiento, Instalación eléctrica
Tamaño de la capacidad portante
13,6kn
Certificación
ISO9001, iec
Color
gris , marrón o blanco
distancia de fuga
533mm
peso neto
8,5kg
Paquete de Transporte
1000*1000*1000mm
Especificación
especificaciones múltiples
Origen
China
Código del HS
8546209090
Capacidad de Producción
100000
Descripción del producto
11kv Aislador de porcelana de alta tensión con espiga duradera
Fotos detalladas

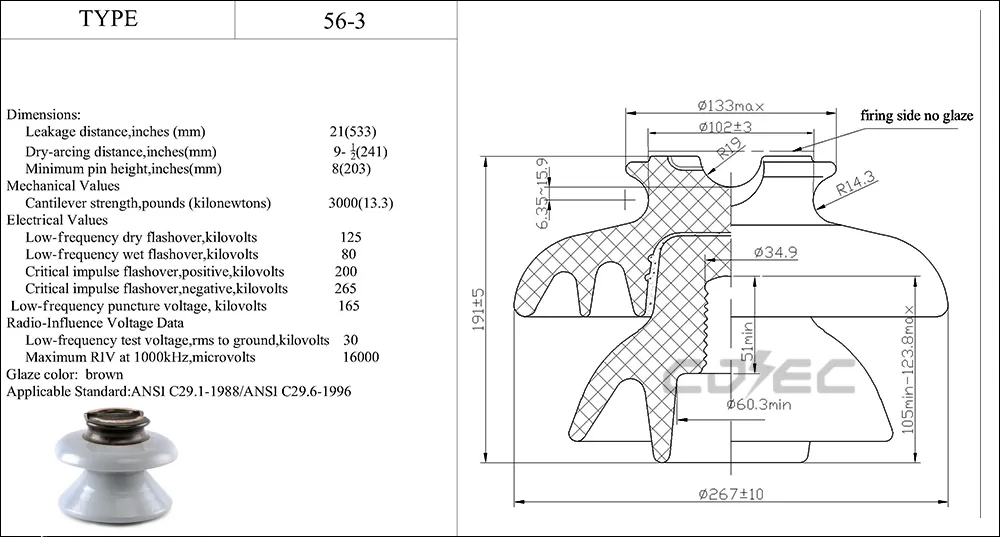

Aisladores de porcelana tipo pin
Clase ANSI - 56-3
Dimensiones
Diámetro mm 267
Altura mm 191
Distancia de fuga mm 533
Distancia de arco seco mm 241
Altura mínima del pasador mm 203
Valores mecánicos
Fuerza de voladizo kn 13,6
Valores eléctricos
Escriba el voltaje de aplicación kv 34,5
Tensión de destello seco de baja frecuencia kv 125
Tensión de descarga húmeda de baja frecuencia kv 80
Tensión de destello de impulso crítico, positivo kv 205
Tensión de destello de impulso crítico, negativa kv 265
Tensión de punción de baja frecuencia kv 165
Datos de tensión de influencia de radio
Compruebe la tensión RMS a tierra kv 30
RIV máximo a 1000kHz μv 200
Peso neto, aproximado kg 8,5
11kv Aislador de porcelana de alta tensión con espiga duradera
Preguntas Frecuentes (FAQ)
¿Qué es un aislador de porcelana tipo pin y para qué se utiliza?
Es un dispositivo diseñado para soportar físicamente los conductores de líneas eléctricas aéreas de alta tensión y aislarlos eléctricamente de las estructuras de soporte (como postes o torres). Se utiliza comúnmente en redes de distribución eléctrica y subestaciones.
¿Cuáles son las dimensiones clave del modelo 56-3?
El modelo 56-3 cuenta con un diámetro de 267 mm, una altura total de 191 mm y una destacada distancia de fuga de 533 mm, lo cual asegura un rendimiento excelente bajo condiciones adversas de humedad y contaminación ambiental.
¿Qué tipo de pruebas y valores eléctricos resiste este aislador?
Está diseñado para operar en voltajes de aplicación típicos de hasta 34,5 kV. Soporta una tensión de destello seco de baja frecuencia de 125 kV, descarga húmeda de 80 kV y una tensión crítica de destello de impulso positivo de hasta 205 kV.
¿Qué capacidad de carga mecánica en voladizo soporta este producto?
El aislador modelo 56-3 tiene una resistencia mecánica en voladizo certificada de 13,6 kN, garantizando estabilidad física estructural ante la tracción de los cables conductores de energía.
¿Bajo qué normativas y certificaciones internacionales se fabrica?
El proceso de fabricación e ingeniería de este aislador está certificado bajo la norma de gestión de calidad internacional ISO9001 y sigue los estándares técnicos descritos por la normativa IEC, lo que avala su viabilidad y seguridad a nivel global.
