- Los aisladores son utilizados en equipos eléctricos para apoyar y separar conductores eléctricos sin permitir el paso de corriente a través de sí mismos.
- El aislamiento se utiliza también, más concretamente, para referirse a soportes aislantes utilizados para fijar la distribución de energía eléctrica o líneas de transmisión de postes y torres de transmisión.
- Soportan el peso de los cables de suspensión sin permitir que la corriente fluya a través de la torre a la tierra.

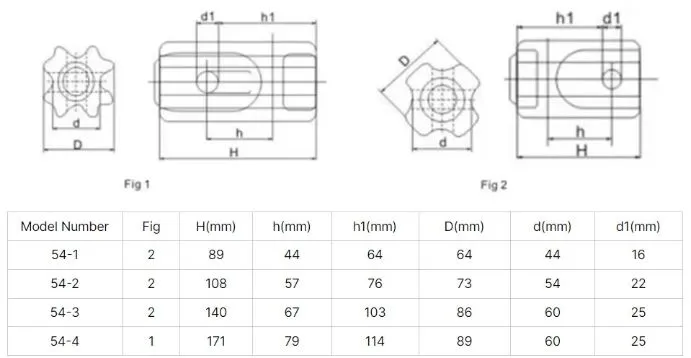

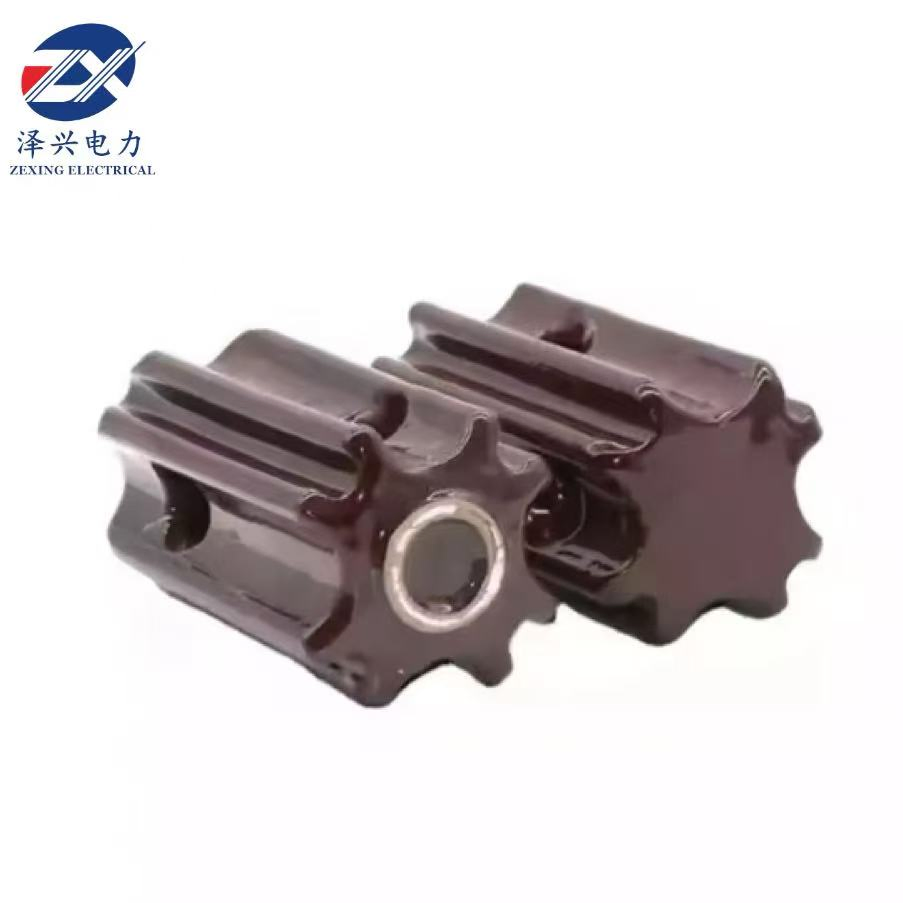

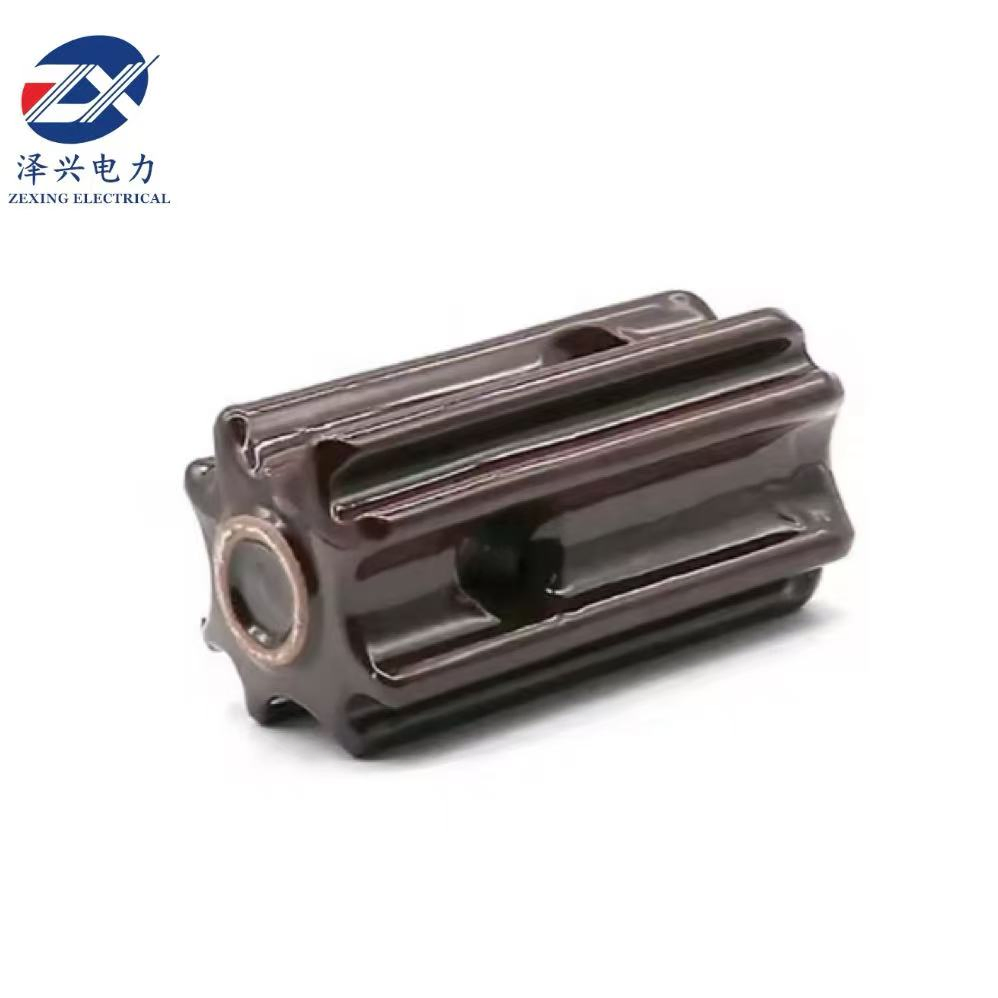

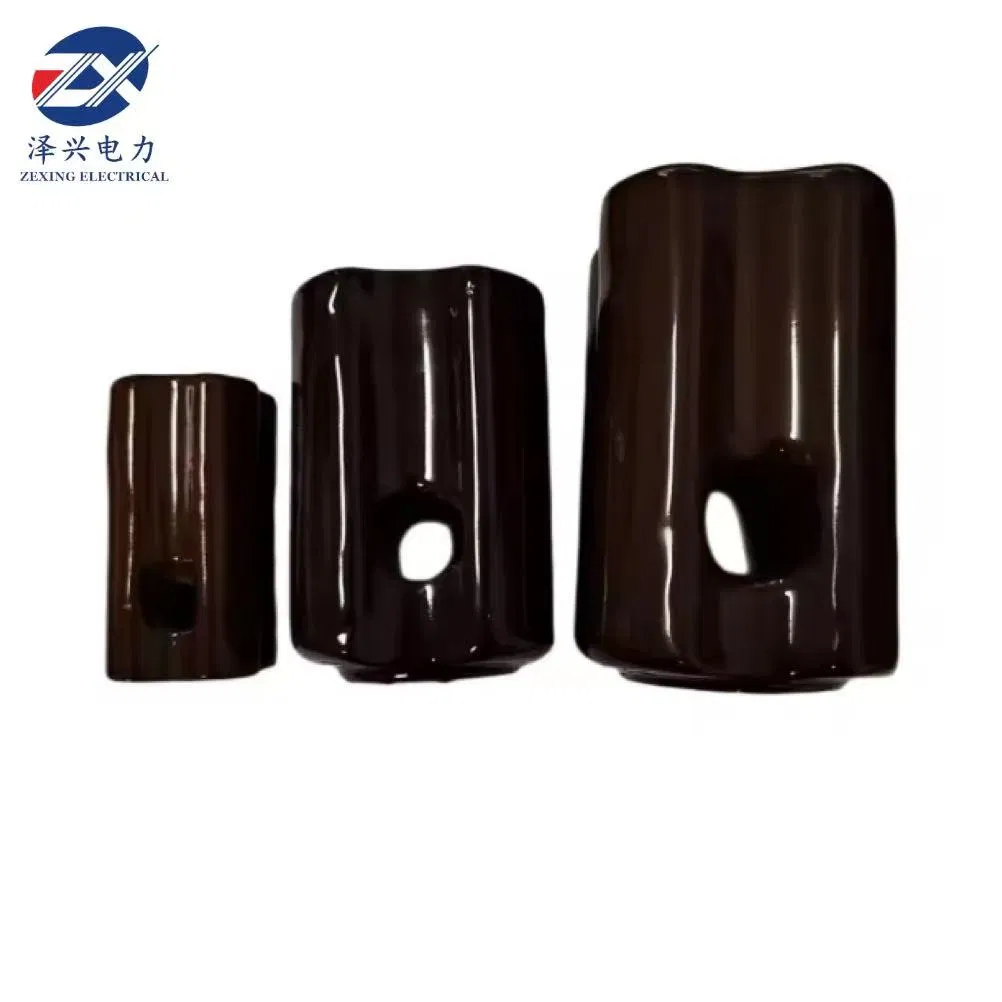

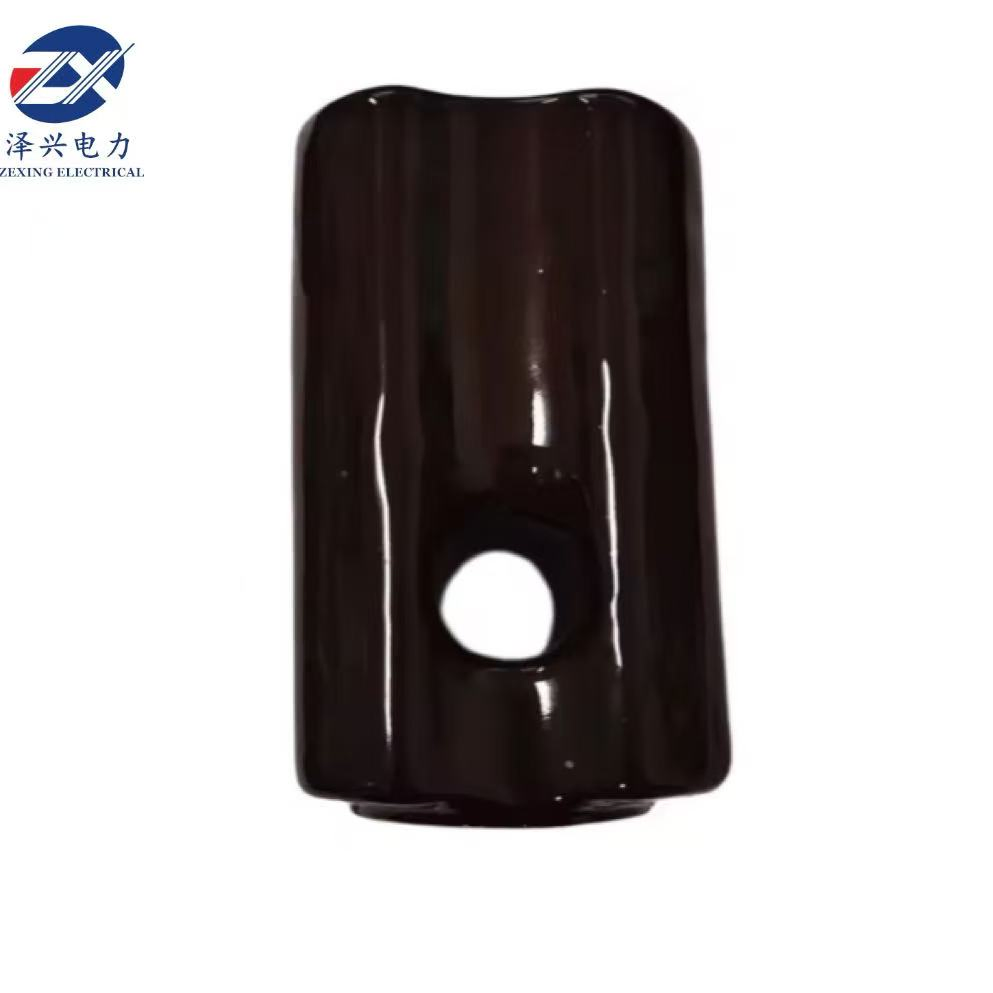

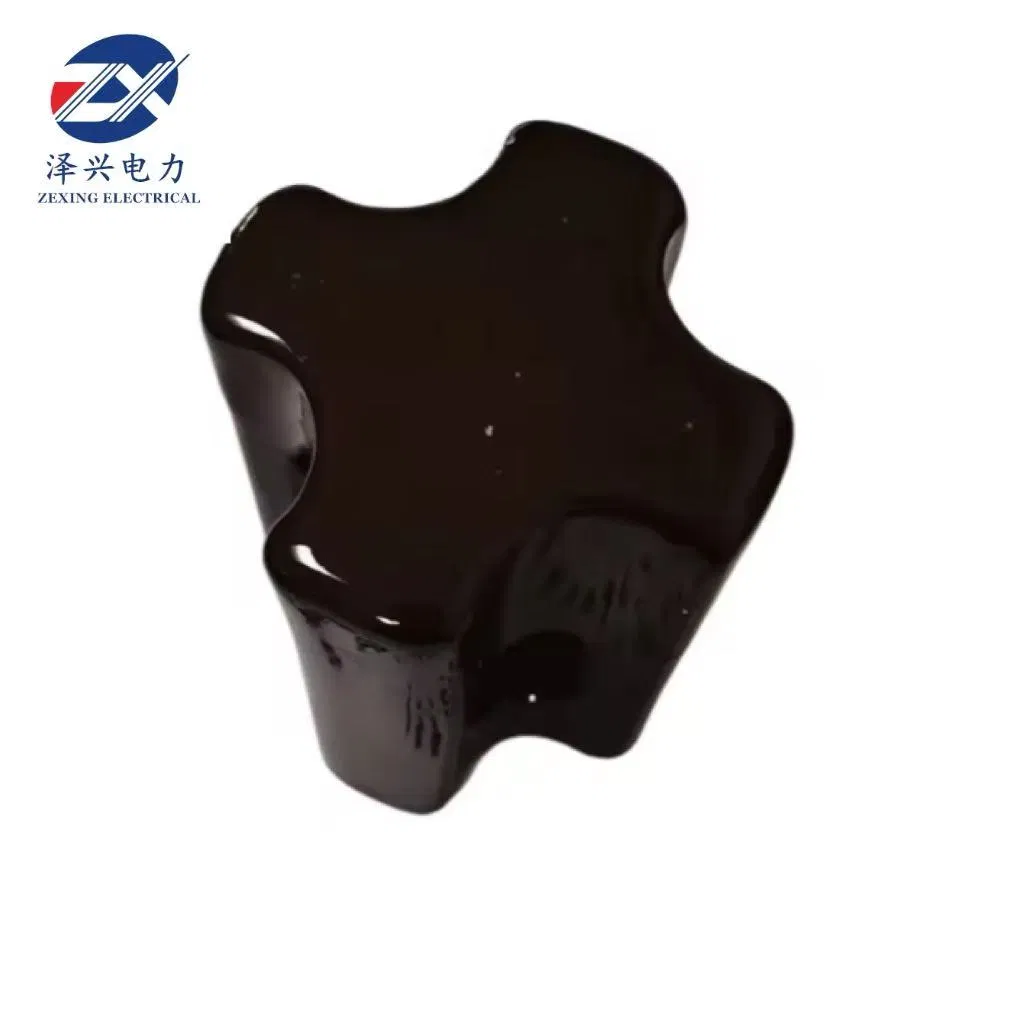

Los aisladores de línea de alimentación de sobrecarga de baja tensión son adecuados para frecuencias de alimentación de CA o CC con voltajes inferiores a 1000 V, en líneas eléctricas como aisladores y conductores fijos. El número 54 representa los aisladores de retención, y los números 1, 2, 3, 4 y 5 son los ordinales del producto en cuanto a forma y tamaño. El color y tamaño del producto se pueden personalizar.

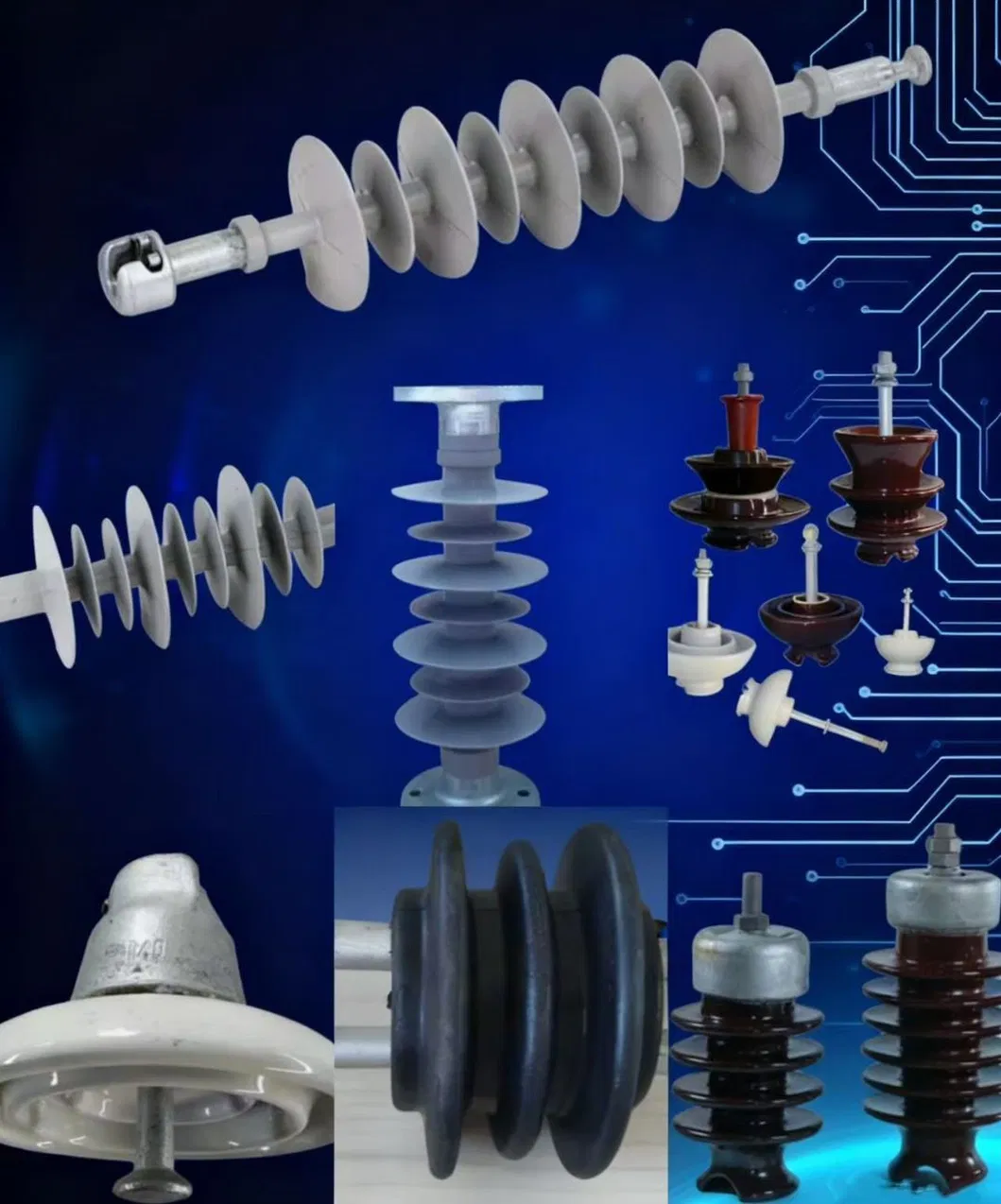

Los aislantes se caracterizan en varias clases comunes:

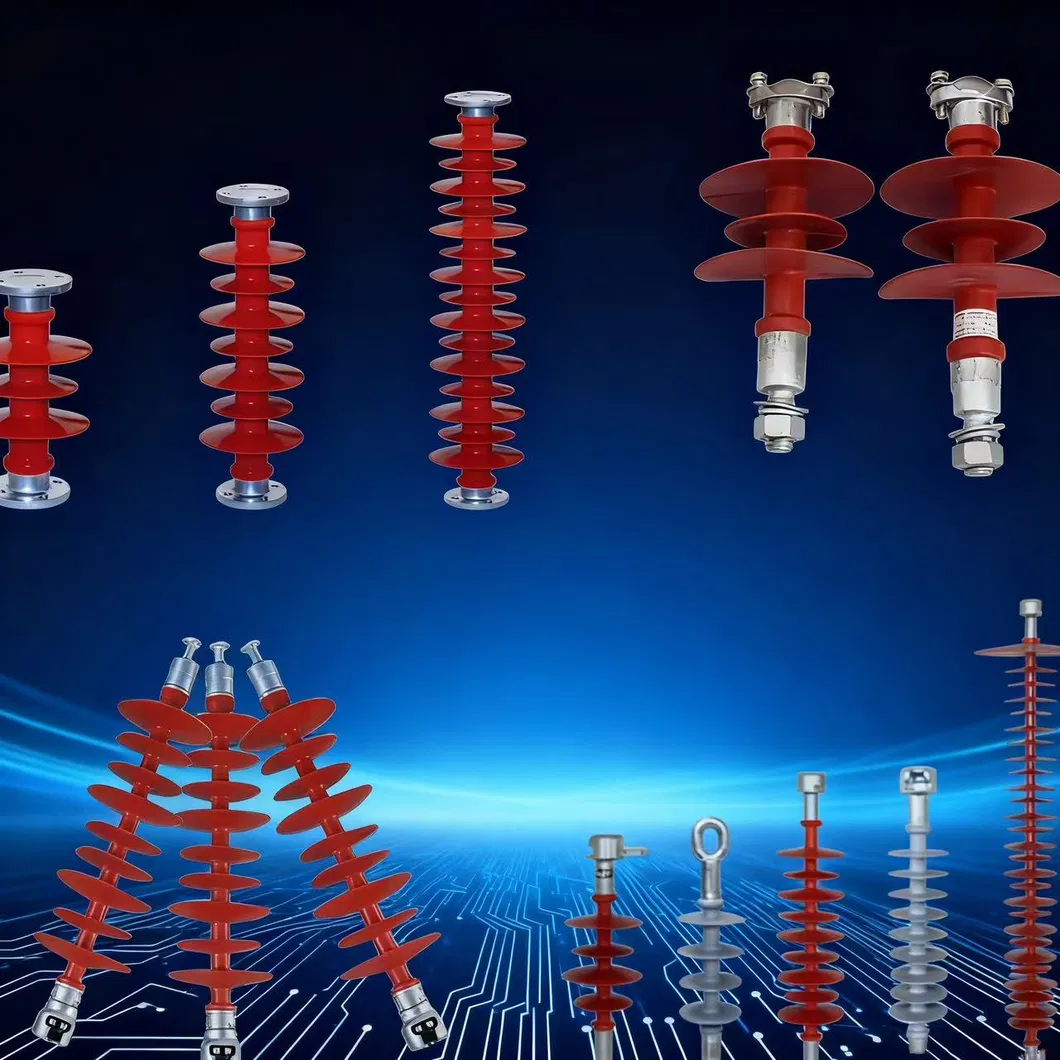

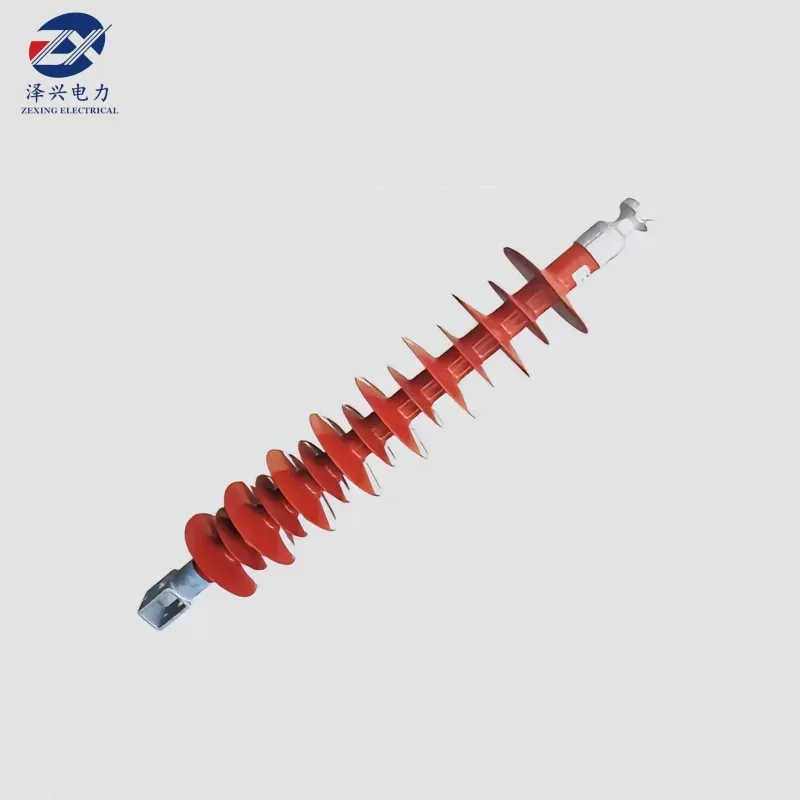

Los aisladores de suspensión compuesto
- Cuentan con compuestos de tapas de hierro, fundas de porcelana (suspensión de caucho de silicona o acero) y pies (barras conductoras), aglomerados con cemento adhesivo.
- Adoptan la estructura de cabeza cilíndrica más avanzada del mundo, caracterizada por un cabezal de tamaño reducido, peso ligero, alta resistencia y gran distancia de fuga. Permite ahorrar materiales metálicos y reducir los costos de la línea.
Clavija aislante
- El aislador tipo pasador está montado sobre un eje fijado en la cruceta del poste. Presenta una ranura en la parte superior, justo debajo de la corona.
- El conductor pasa a través de esta ranura y se sujeta al aislador con alambre recocido del mismo material que el conductor.
- Los aisladores tipo pin se utilizan para la transmisión y distribución de señales de comunicación y energía eléctrica en voltajes de hasta 33 kV.

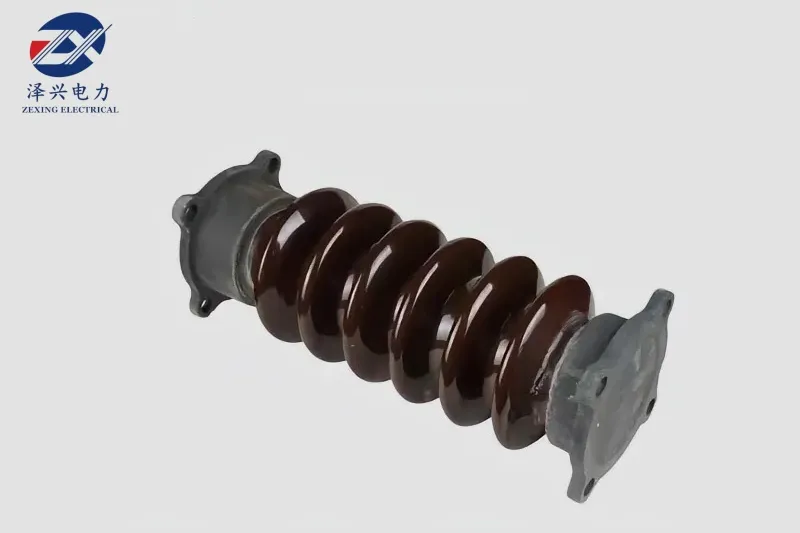

Aislante post
Un tipo de aislamiento desarrollado en la década de 1930 que es más compacto que los tradicionales aisladores tipo pin y que rápidamente ha reemplazado a estos últimos en líneas de hasta 69 kV. En algunas configuraciones, se puede diseñar para operar en voltajes de hasta 115 kV.
Aislante de la suspensión

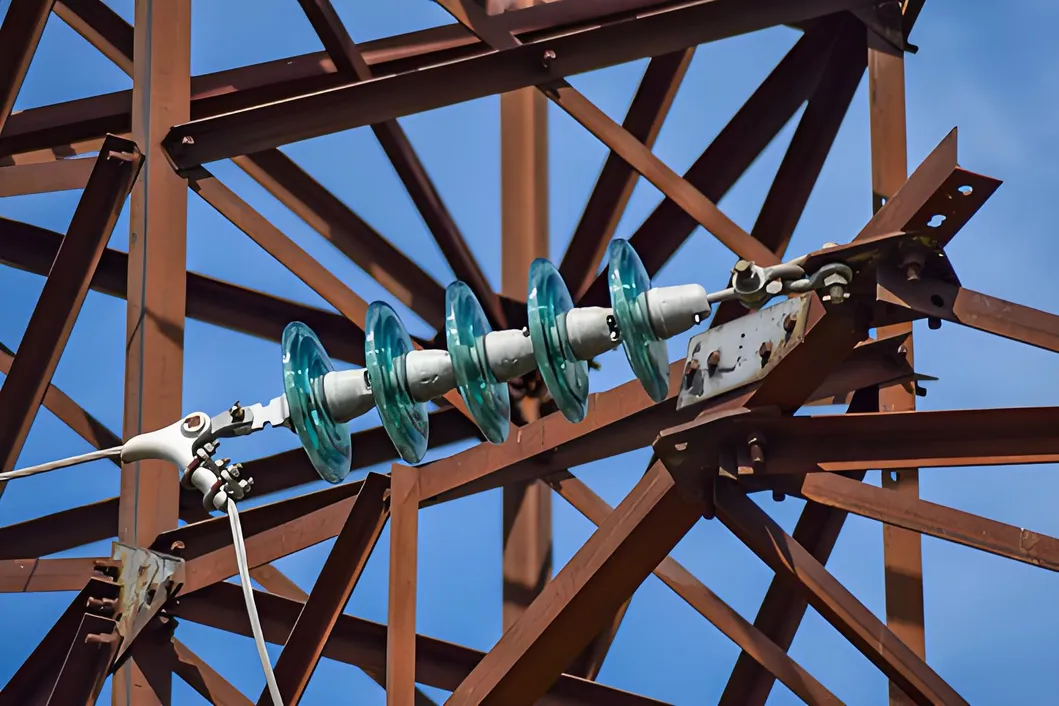

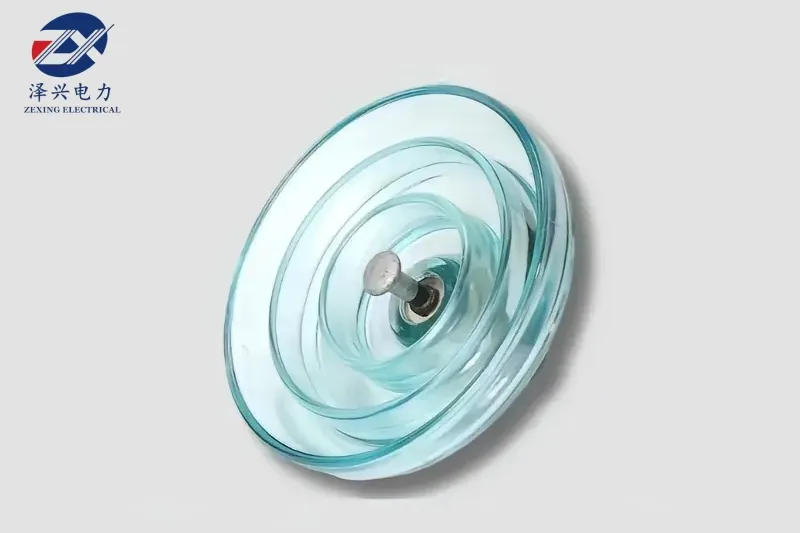

- Para voltajes superiores a 33 kV, es una práctica habitual utilizar aisladores tipo suspensión, compuestos por una serie de discos de vidrio o porcelana conectados en serie mediante enlaces metálicos en forma de cadena.
- El conductor se suspende del extremo inferior de esta cadena, mientras que el extremo superior se fija al brazo de la cruceta de la torre. El número de discos utilizados depende de la tensión.

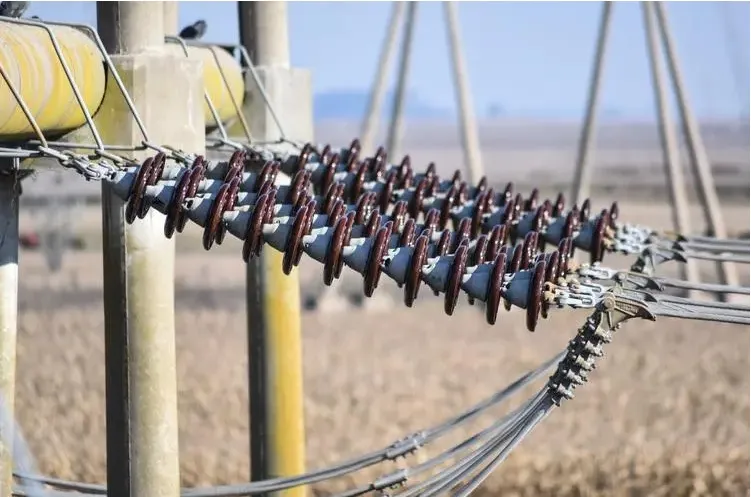

Aislante de la cepa
- Se utiliza un poste o torre de anclaje cuando finaliza una sección recta de la línea o en ángulos de cambio de dirección.
- Estos postes deben soportar la tensión lateral (horizontal) de la línea de cable. Para soportar esta carga lateral, se instalan aisladores de tensión.
- Para líneas de baja tensión (inferiores a 11 kV), los aisladores tipo grillete se utilizan como aisladores de tensión.
Un líder en equipos de transmisión de innovadores y aislantes
Somos una empresa de equipos de energía enfocada en la investigación, desarrollo y producción de equipos de transmisión y aisladores de alta calidad. Nuestra misión es ofrecer soluciones confiables y eficientes para la industria de la energía mundial mediante la innovación y la calidad, promoviendo el desarrollo sostenible de las redes eléctricas.
Productos y Servicios
- Equipo de transmisión: Diseñamos y fabricamos torres de transmisión avanzadas, postes y sistemas de soporte de cables para garantizar la estabilidad y seguridad en la transmisión de energía a largas distancias.
- Aisladores: Ofrecemos una amplia variedad de materiales aislantes adecuados para líneas eléctricas y equipos de subestaciones de diferentes niveles de tensión. Tienen un excelente rendimiento y resistencia a la intemperie bajo diversas condiciones ambientales.
Soluciones personalizadas
Nos comprometemos a proporcionar soluciones de equipos de energía a medida según las necesidades del cliente, incluyendo la optimización del diseño y el soporte de ingeniería para cumplir con diversos requisitos técnicos y ambientales.
Calidad y compromiso
La calidad y la fiabilidad son los valores fundamentales de nuestros productos. Seguimos estrictamente las normas internacionales y las mejores prácticas de la industria para garantizar que todos los productos se sometan a rigurosos controles de calidad y pruebas antes de salir de fábrica. Nuestros productos funcionan de forma estable a largo plazo bajo diversas condiciones extremas para garantizar la seguridad y fiabilidad de la red eléctrica.
Perspectivas de futuro
Seguiremos comprometidos con la innovación tecnológica y la optimización del producto, estableciendo relaciones de cooperación estables y a largo plazo con clientes globales para contribuir a la construcción de una red eléctrica más segura y eficiente.
POLÍTICA DE CALIDAD:
- Los productos son fiables en su funcionamiento.
- Se atienden rápidamente las necesidades y demandas del cliente.
- El servicio y mantenimiento post-venta se ejecutan con rapidez y bajo un alto nivel de competencia técnica.
- La asociación a largo plazo con nuestros clientes es nuestra prioridad absoluta.
- Cumplimos con los requisitos y mejoramos permanentemente la eficacia del Sistema de Gestión de Calidad ISO 9001.

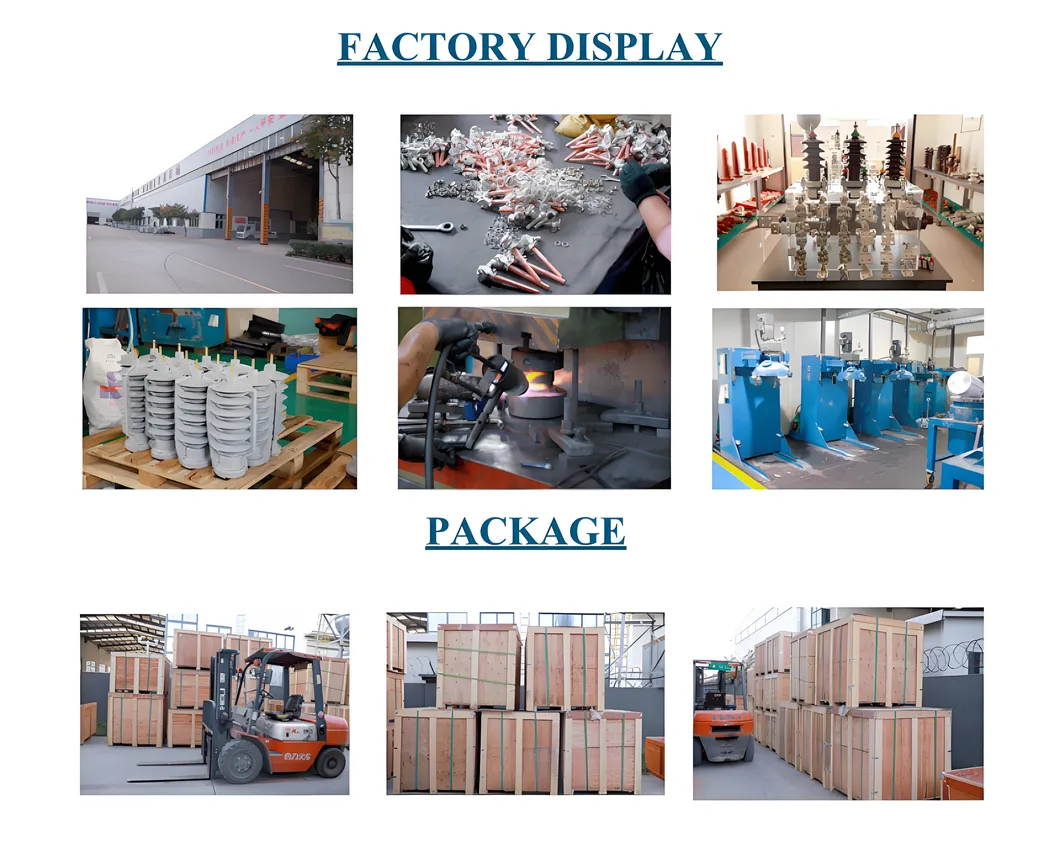

Nuestra fábrica consta de cuatro ramas:
- 1. Planta de pasamuros sólidos para transformadores y accesorios metálicos.
- 2. Planta de pasamuros capacitivos OIP/RIP/RIF/RIS/RIN.
- 3. Planta de aisladores de porcelana, vidrio y compuesto.
- 4. Planta de materiales de aislamiento eléctrico.
Nuestros productos han sido exportados a América del Norte, América del Sur, Australia, el sudeste de Asia, África, Europa y a más de 50 países y regiones. Los aisladores fabricados corresponden a las normas internacionales en cuanto a su calidad y ofrecen los precios más competitivos del mercado.
Otros productos
| Aislante |
Aislante |
Aislante |
Preguntas frecuentes
?
¿Cuáles son las principales diferencias entre la porcelana, vidrio y los aislantes de polímero?
Los aisladores de porcelana ofrecen alta resistencia mecánica y resistencia al calor, ideales para subestaciones de alta tensión (HV). Los aisladores de vidrio poseen excelentes propiedades de autolimpieza y fácil detección de defectos, adecuados para líneas de transmisión de alta tensión. Los aislantes de polímeros son ligeros, anticorrosivos y rentables, perfectos para zonas costeras o contaminadas.
?
¿Cómo elegir los aislantes eléctricos basados en el nivel de tensión del proyecto?
Para baja tensión (≤11kV), se prefieren aisladores de polímero o porcelana de tamaño pequeño. Para media tensión (11kV a 33kV), se prefieren aisladores estándar de porcelana o vidrio. Para alta tensión (220kV a 500kV), se emplean aisladores pesados de porcelana o compuestos de polímero con una amplia distancia de fuga.
?
¿Qué errores de instalación se deben evitar con aislantes al aire libre?
Evite la instalación de aisladores con superficies sucias para prevenir corrientes de fuga. No apriete en exceso los herrajes (siga el par de apriete especificado para evitar agrietamientos) y asegure un sellado adecuado en aisladores de polímero para impedir la entrada de agua.
?
¿Cuál es la norma de resistencia de aislamiento para los aislantes de alta tensión y cómo se prueba?
La norma mínima de resistencia de aislamiento para aisladores de alta tensión es ≥1000 MΩ. Se prueba mediante un megaohmímetro de 2500 V: conectando los terminales del medidor a las partes metálicas y a la carcasa del aislador, midiendo la resistencia en condiciones secas.
?
¿Qué material aislante es mejor para las zonas costeras con alta pulverización de sal?
Los aisladores de polímero (composite) son los más adecuados. Su superficie de caucho de silicona resiste la acumulación de sal y la corrosión química, a diferencia de la porcelana o el cristal, que pueden desarrollar capas conductoras de sal y provocar fallas en el aislamiento.
?
¿Los aislantes cumplen con las normas internacionales de calidad?
Sí, todos nuestros aisladores cumplen con las principales normas mundiales, incluyendo la IEC 60383 (para aisladores de alta tensión), la ANSI C29.1 (para aisladores de porcelana) y la IEC 61109 (para aisladores de polímero composite), lo que garantiza la compatibilidad con proyectos eléctricos globales.
