Información Básica
No. de Modelo.
Porcelain Insulator
Estructura
Aislador de Suspensión
Uso
Transmisión de energía de alta tensión, Aislamiento, Instalación eléctrica
Método de conexión
Tipo Trough
Tamaño de la capacidad
70KN
Certificación
CCC, CE, ISO9001
Paquete de Transporte
cartón
Capacidad de Producción
5000 / mes
Descripción de Producto
💡

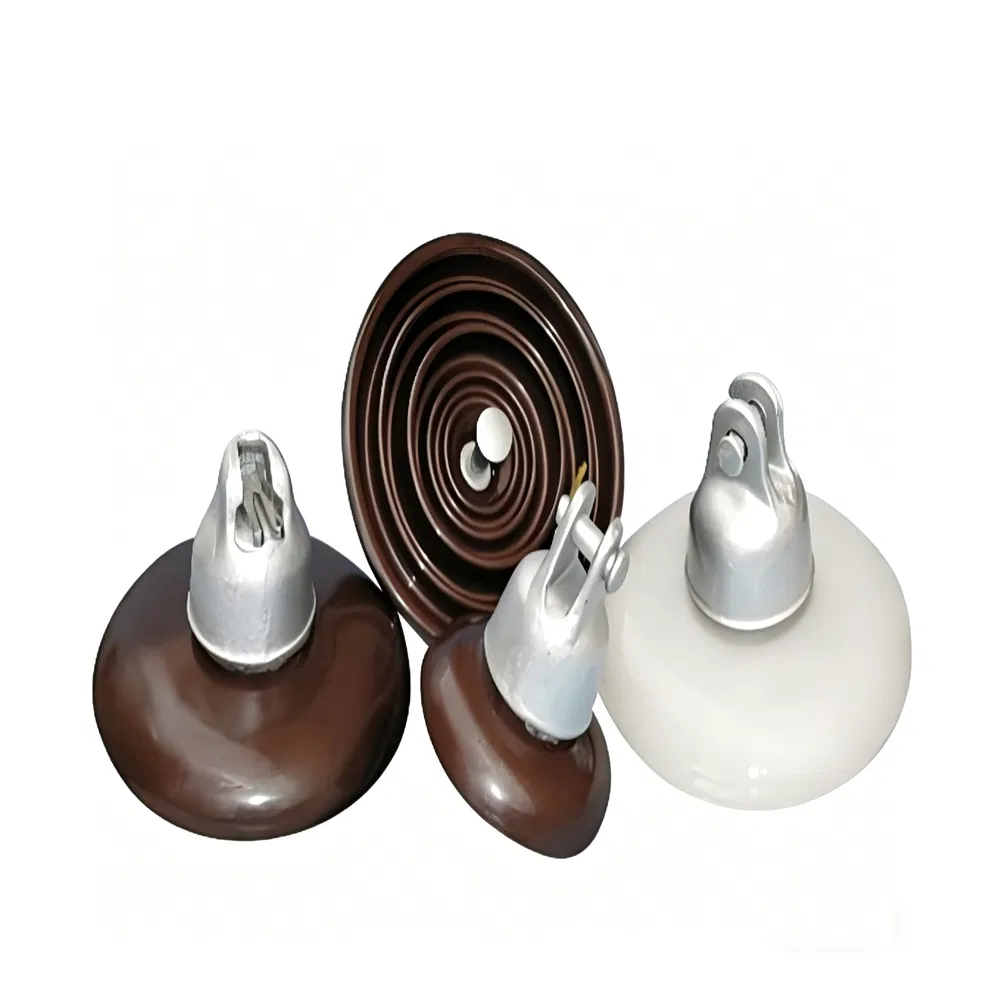

Explore los aislantes de porcelana para la línea de transmisión de la suspensión
Nuestros aisladores cerámicos, fabricados en porcelana de alta pureza con fuego avanzado, ofrecen un aislamiento y una resistencia mecánica excepcionales. La superficie lisa y vidriada garantiza la autolimpieza y la anticontaminación, evitando la acumulación de polvo y humedad. Cumplen con las normas IEC y ANSI, soportan altas tensiones, corrosión y temperaturas extremas, lo que garantiza una potencia fiable en condiciones adversas.
Ideales para líneas de alimentación, subestaciones y redes eléctricas, nuestros aisladores ofrecen diversos tipos y especificaciones. Con un excelente aislamiento y capacidad de carga, garantizan un funcionamiento seguro para proyectos de baja y alta tensión. El material cerámico duradero reduce los costes de mantenimiento y simplifica la instalación, lo que aumenta la eficiencia.
Como fabricante de primera, garantizamos un estricto control de calidad desde las materias primas hasta las pruebas finales. Nuestros aisladores superan los estándares de la industria con rigurosas pruebas, ofreciendo alta fiabilidad y rentabilidad. Reconocidos globalmente, son ampliamente exportados y cruciales para la transmisión segura de energía.

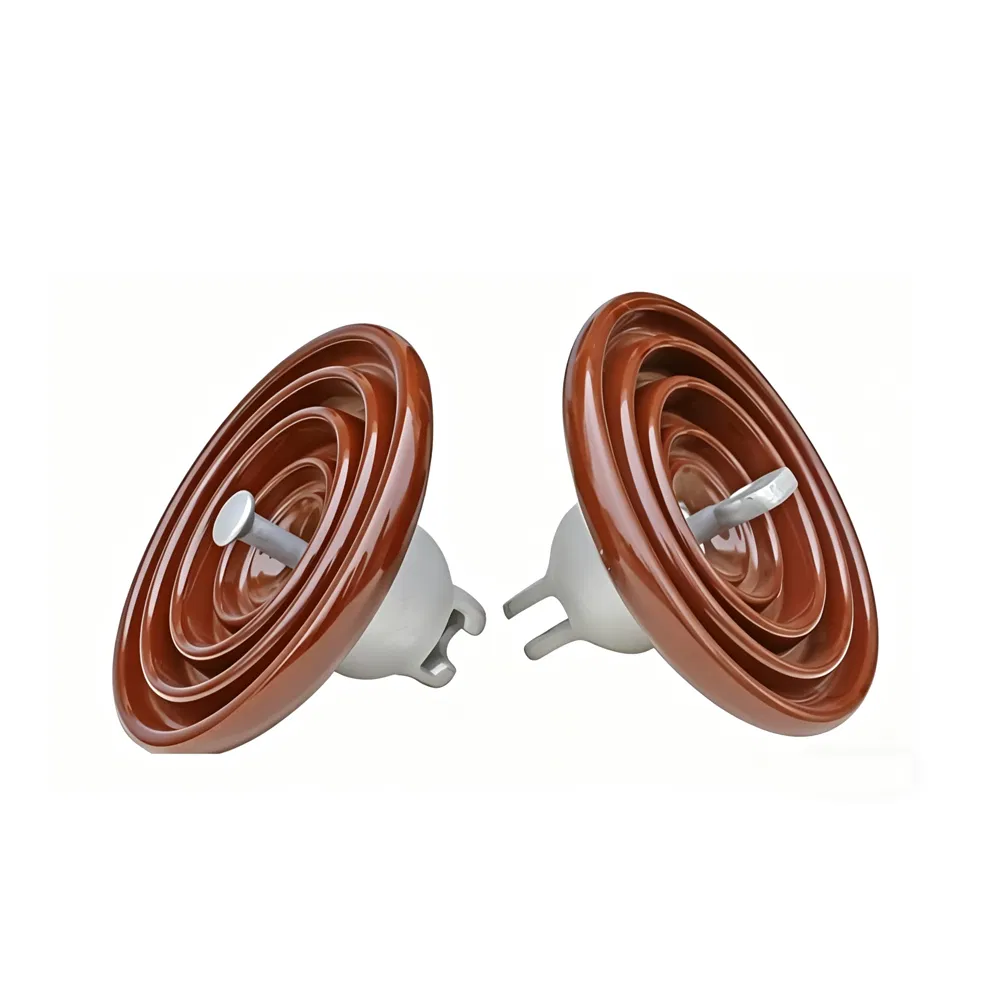

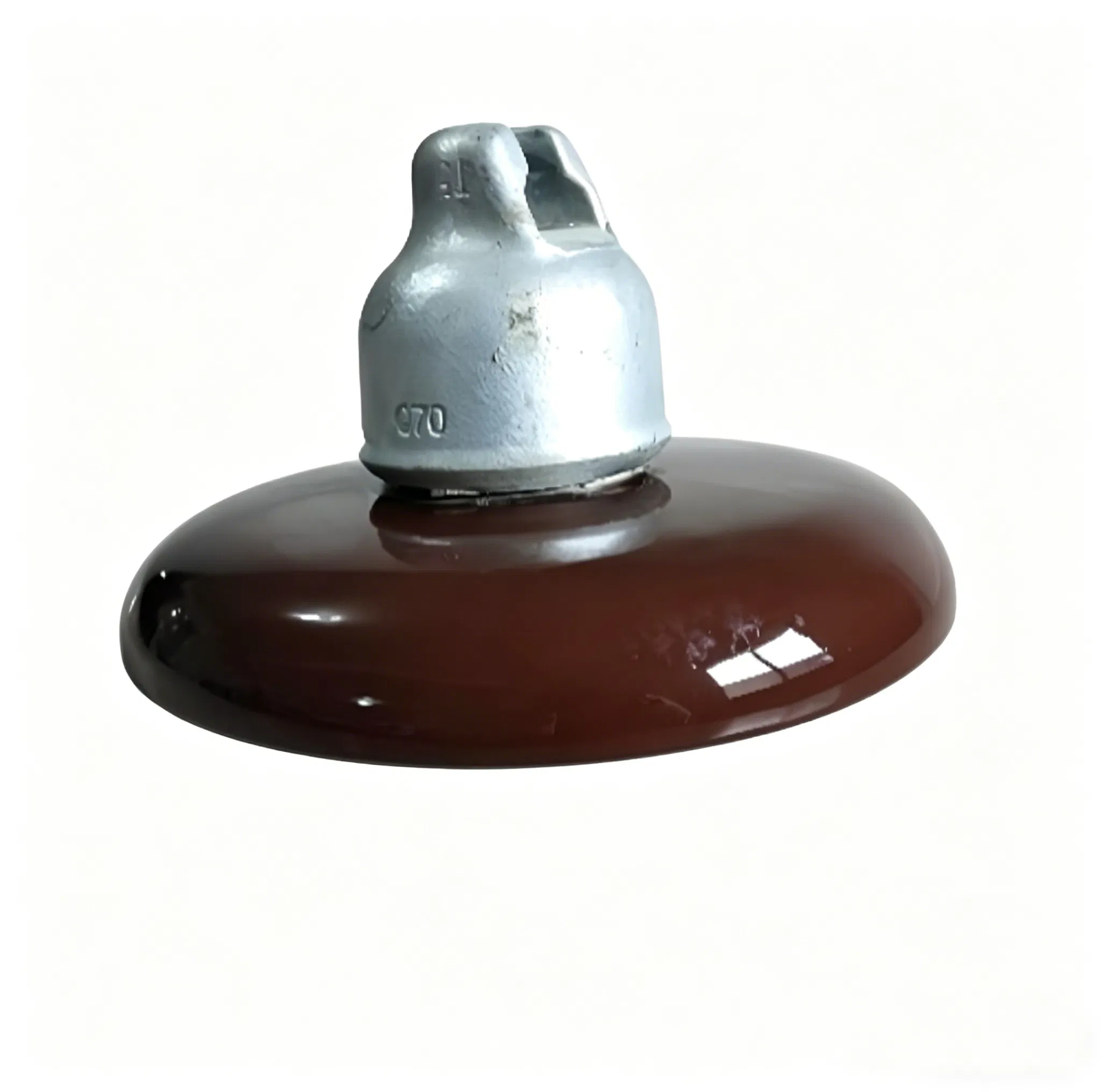

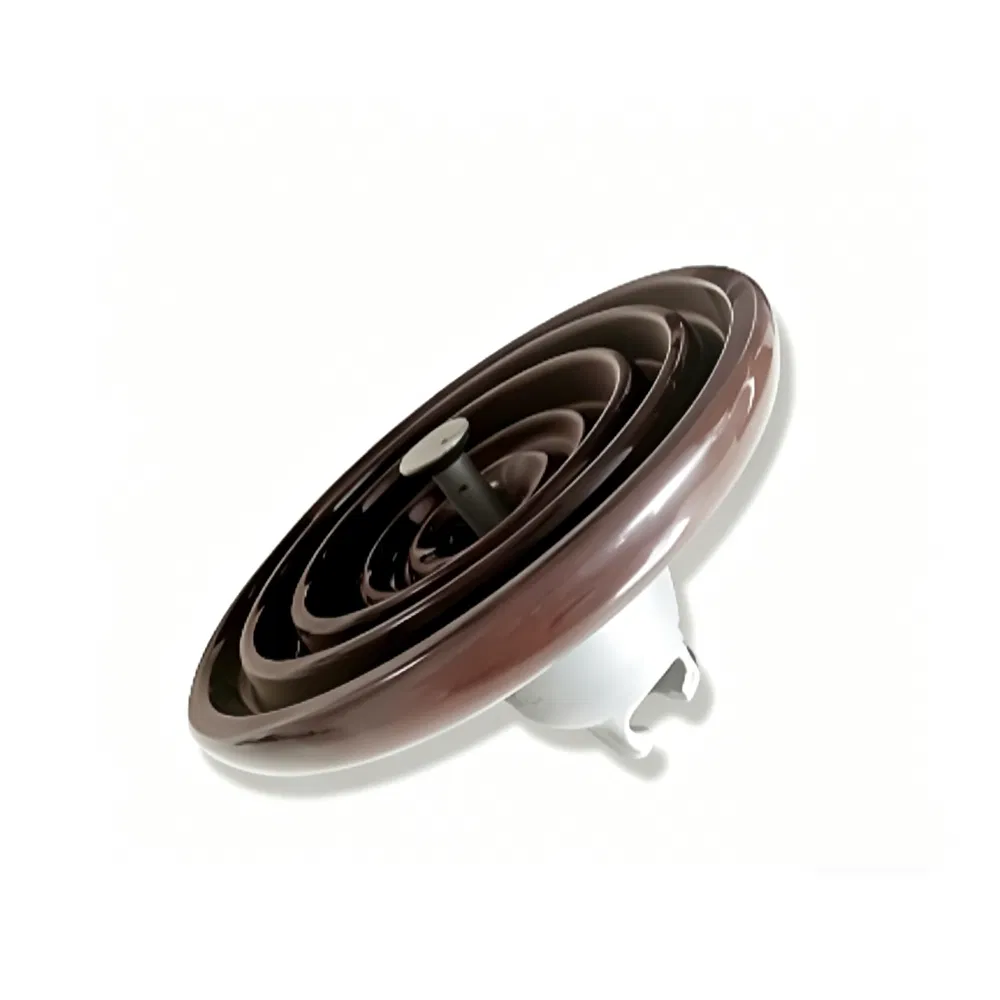

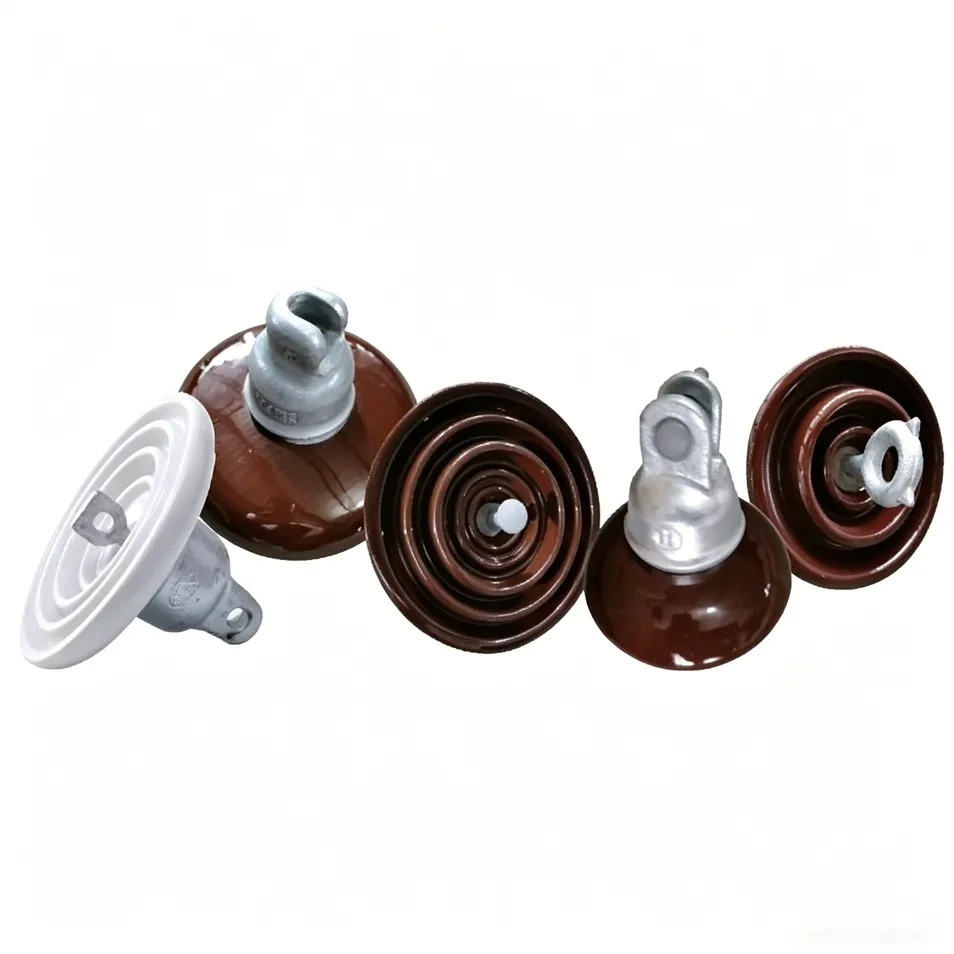

Aislante de suspensión de disco de porcelana
ANSI 52-1 ; 52-2 ; 52-3 ; 52-4 ; 52-5 ; 52-6 ; 52-8 ; 52-9 ; 52-10

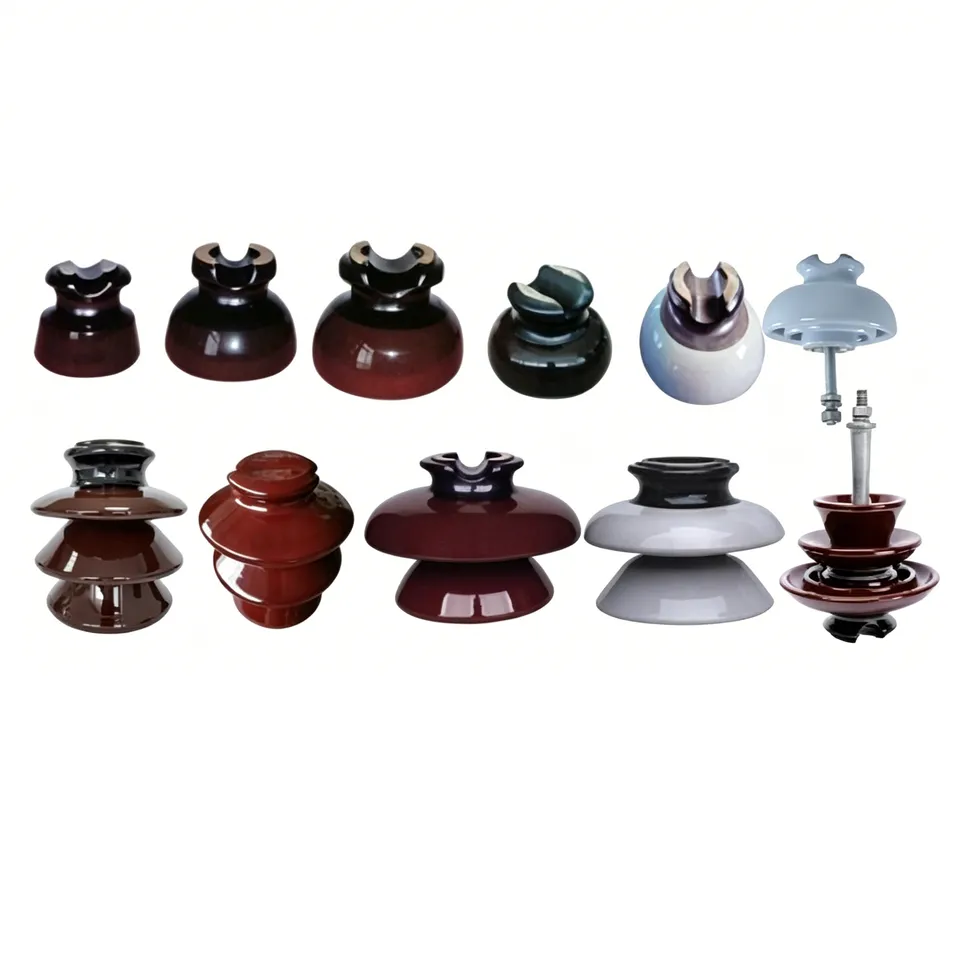

Aislante tipo pasador de porcelana
ANSI 55-1 A 7 ; 56-1 A 6 ; P5-Y ; P6-Y ; P11-Y ; P15-Y ; P22-S ; P33-S ; E-80 ; E-95 ; N-80 ; N-95 ; ST-15 / J ; ST-20 / J ; P-20-D.

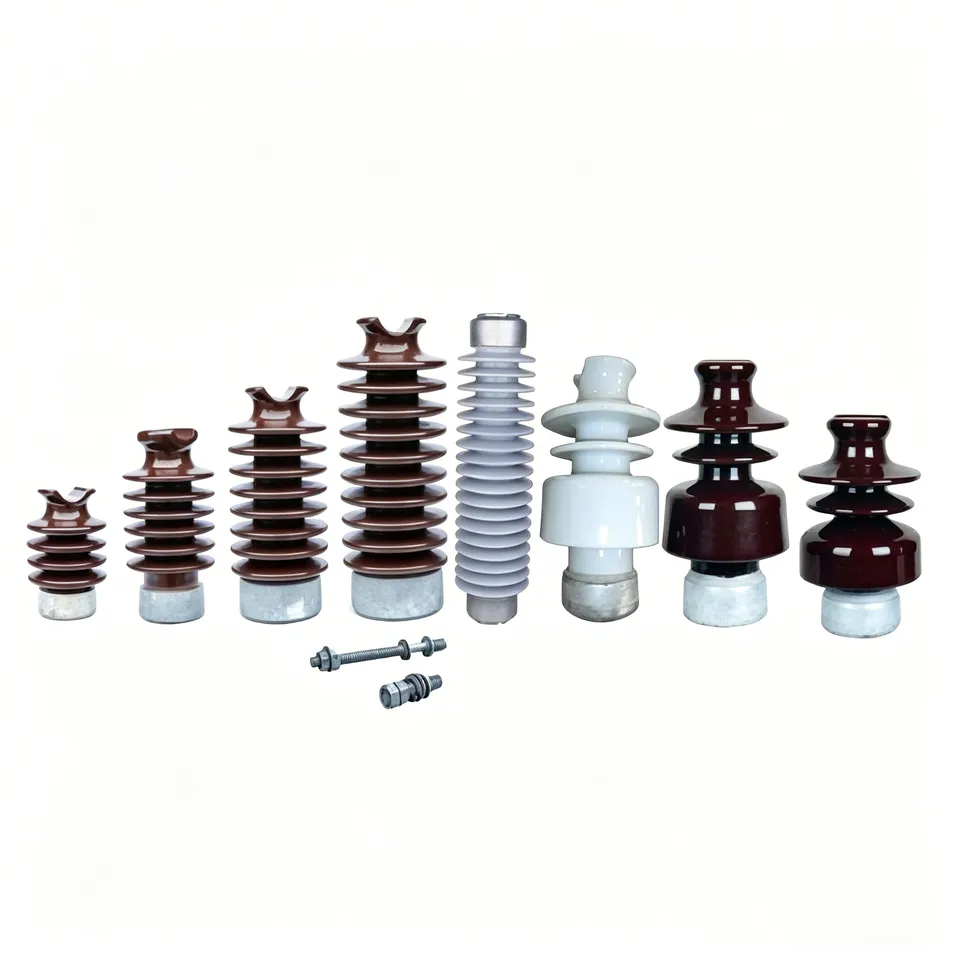

Aislante de porcelana de poste de línea
ANSI 57-1 ; 57-2 ; 57-3 ; 57-4 ; 57-5

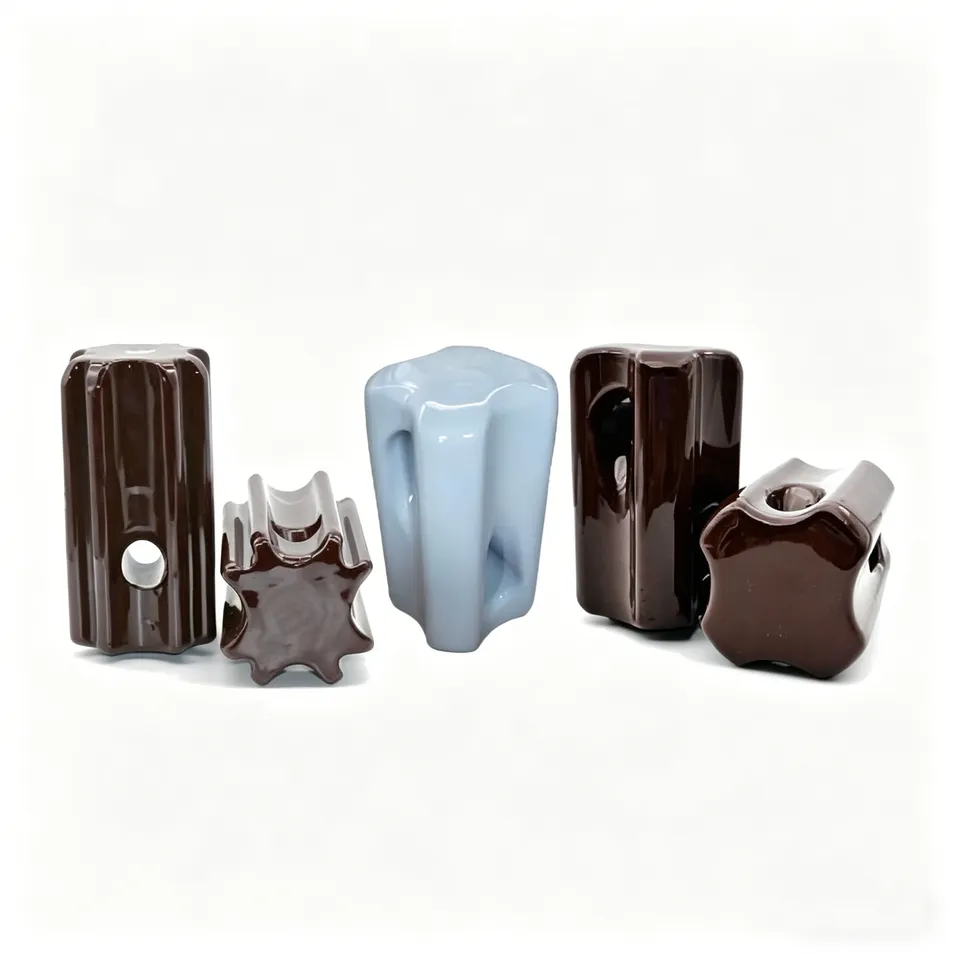

Cepa aislante de porcelana
ANSI 54-1 ; 54-2 ; 54-3 ; 54-4 ; AS GY1 ; GY2; GY3; GY4

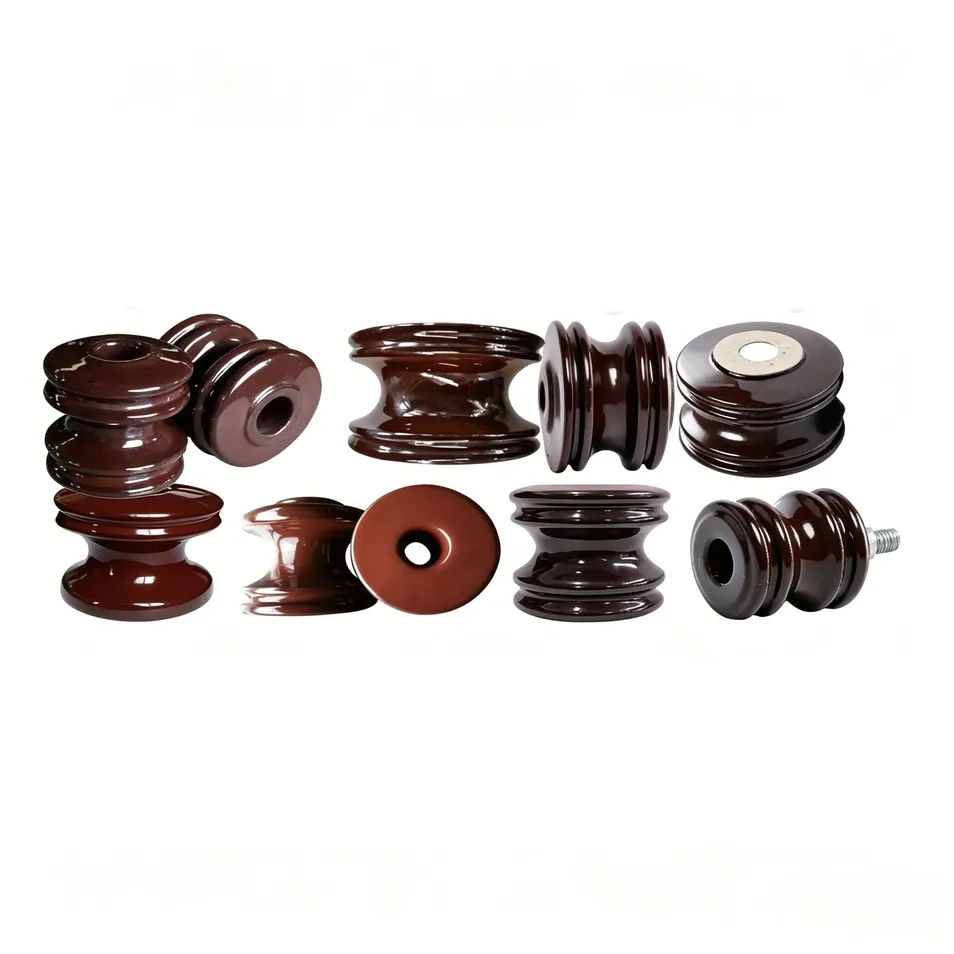

Aislante de bobina de porcelana
ANSI 53-1 ; 53-2 ; 53-3 ; 53-4 ; 52-5 ; R-1 ; R-2 ; R-6 ; R-8

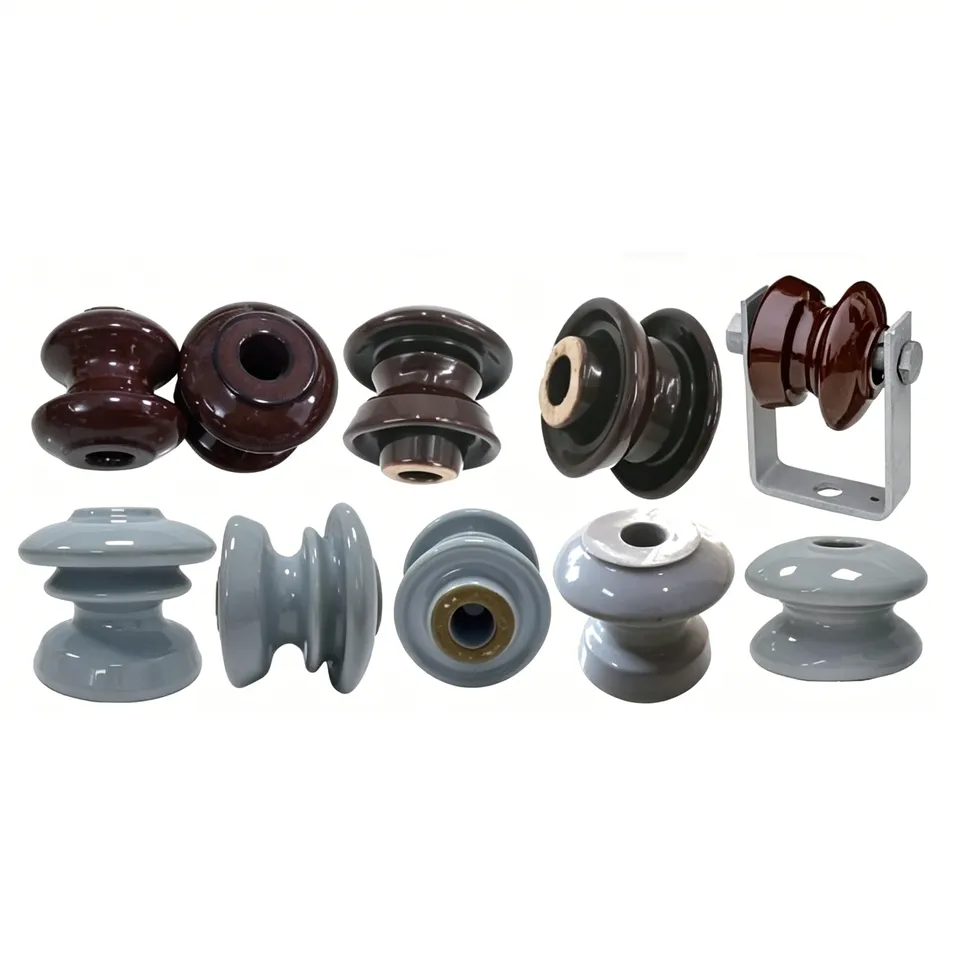

Aislante de porcelana de grillete
ANSI ED-2 ; ED-2B ; ED-3 ; 1617 ; 1618
🛠️
Estos son parámetros parciales. Para otros modelos, póngase en contacto con nosotros para la personalización.
Aislante de suspensión de disco de porcelana
| Tipo de clase ANSI |
52-1 |
52-2 |
52-3 |
52-3 |
52-4 |
52-4 |
| Diámetro del disco de porcelana, D. mm |
152 |
190 |
254 |
254 |
254 |
254 |
| Espacio entre unidades, H.mm |
140 |
146 |
146 |
146 |
146 |
146 |
| Distancia de fuga, mm |
178 |
210 |
292 |
292 |
292 |
292 |
| Fuerza combinada de SyE, kN |
44 |
67 |
67 |
89 |
67 |
89 |
| Resistencia al impacto, N-m |
5 |
5,5 |
6 |
6 |
6 |
6 |
| Prueba de carga de rutina, kN |
22 |
33,5 |
33,5 |
44,5 |
33,5 |
44,5 |
| Valor de prueba de carga temporal, kN |
27 |
44 |
44 |
53,4 |
44 |
53,4 |
| Baja frecuencia Tensión de descarga |
Seco, kV |
60 |
65 |
80 |
80 |
80 |
80 |
| Húmedo, kV |
30 |
35 |
50 |
50 |
50 |
50 |
| Impulso crítico Tensión de descarga |
Pos., kV |
100 |
115 |
125 |
125 |
125 |
125 |
| NEG., kV |
100 |
115 |
130 |
130 |
130 |
130 |
| Tensión de punción de baja frecuencia, kV |
80 |
90 |
110 |
110 |
110 |
110 |
| Influencia de radio Datos de tensión |
Tensión de prueba a tierra, kV |
7,5 |
7,5 |
10 |
10 |
10 |
10 |
| RIV máx. A 1000 KHz, UV |
50 |
50 |
50 |
50 |
50 |
50 |
| Peso neto, cada uno, aprox., kg |
2,5 |
3,5 |
4,6 |
5,2 |
4,6 |
5,2 |
| Número en paquete estándar |
12 |
9 |
6 |
6 |
6 |
6 |
Aislante tipo pasador de porcelana
| Tipo de clase ANSI |
52-1 |
52-2 |
52-3 |
52-3 |
52-4 |
52-4 |
| Diámetro del disco de porcelana, D. mm |
152 |
190 |
254 |
254 |
254 |
254 |
| Espacio entre unidades, H.mm |
140 |
146 |
146 |
146 |
146 |
146 |
| Distancia de fuga, mm |
178 |
210 |
292 |
292 |
292 |
292 |
| Fuerza combinada de SyE, kN |
44 |
67 |
67 |
89 |
67 |
89 |
| Resistencia al impacto, N-m |
5 |
5,5 |
6 |
6 |
6 |
6 |
| Prueba de carga de rutina, kN |
22 |
33,5 |
33,5 |
44,5 |
33,5 |
44,5 |
| Valor de prueba de carga temporal, kN |
27 |
44 |
44 |
53,4 |
44 |
53,4 |
| Baja frecuencia Tensión de descarga |
Seco, kV |
60 |
65 |
80 |
80 |
80 |
80 |
| Húmedo, kV |
30 |
35 |
50 |
50 |
50 |
50 |
| Impulso crítico Tensión de descarga |
Pos., kV |
100 |
115 |
125 |
125 |
125 |
125 |
| NEG., kV |
100 |
115 |
130 |
130 |
130 |
130 |
| Tensión de punción de baja frecuencia, kV |
80 |
90 |
110 |
110 |
110 |
110 |
| Influencia de radio Datos de tensión |
Tensión de prueba a tierra, kV |
7,5 |
7,5 |
10 |
10 |
10 |
10 |
| RIV máx. A 1000 KHz, UV |
50 |
50 |
50 |
50 |
50 |
50 |
| Peso neto, cada uno, aprox., kg |
2,5 |
3,5 |
4,6 |
5,2 |
4,6 |
5,2 |
| Número en paquete estándar |
12 |
9 |
6 |
6 |
6 |
6 |
Aislante de porcelana de poste de línea
| Tipo de clase ANSI |
52-1 |
52-2 |
52-3 |
52-3 |
52-4 |
52-4 |
| Diámetro del disco de porcelana, D. mm |
152 |
190 |
254 |
254 |
254 |
254 |
| Espacio entre unidades, H.mm |
140 |
146 |
146 |
146 |
146 |
146 |
| Distancia de fuga, mm |
178 |
210 |
292 |
292 |
292 |
292 |
| Fuerza combinada de SyE, kN |
44 |
67 |
67 |
89 |
67 |
89 |
| Resistencia al impacto, N-m |
5 |
5,5 |
6 |
6 |
6 |
6 |
| Prueba de carga de rutina, kN |
22 |
33,5 |
33,5 |
44,5 |
33,5 |
44,5 |
| Valor de prueba de carga temporal, kN |
27 |
44 |
44 |
53,4 |
44 |
53,4 |
| Baja frecuencia Tensión de descarga |
Seco, kV |
60 |
65 |
80 |
80 |
80 |
80 |
| Húmedo, kV |
30 |
35 |
50 |
50 |
50 |
50 |
| Impulso crítico Tensión de descarga |
Pos., kV |
100 |
115 |
125 |
125 |
125 |
125 |
| NEG., kV |
100 |
115 |
130 |
130 |
130 |
130 |
| Tensión de punción de baja frecuencia, kV |
80 |
90 |
110 |
110 |
110 |
110 |
| Influencia de radio Datos de tensión |
Tensión de prueba a tierra, kV |
7,5 |
7,5 |
10 |
10 |
10 |
10 |
| RIV máx. A 1000 KHz, UV |
50 |
50 |
50 |
50 |
50 |
50 |
| Peso neto, cada uno, aprox., kg |
2,5 |
3,5 |
4,6 |
5,2 |
4,6 |
5,2 |
| Número en paquete estándar |
12 |
9 |
6 |
6 |
6 |
6 |
Cepa aislante de porcelana
| Tipo de clase ANSI |
54-1 |
54-2 |
54-3 |
54-4 |
| Distancia de fuga, mm |
41 |
48 |
57 |
76 |
| Dimensión, mm |
H |
89 |
108 |
140 |
171 |
| h |
44 |
57 |
79 |
67 |
| h1 |
64 |
76 |
103 |
114 |
| D |
64 |
73 |
86 |
89 |
| d |
44 |
54 |
60 |
60 |
| d1 |
16 |
22 |
25 |
25 |
| Fallo de carga mecánica, kN |
44 |
53 |
89 |
89 |
| Baja frecuencia Tensión de descarga |
Seco, kV |
25 |
30 |
35 |
40 |
| Húmedo, kV |
12 |
15 |
18 |
23 |
| Peso neto, cada uno, aprox., kg |
0,5 |
0,65 |
1,2 |
2,2 |
| Número en paquete estándar |
60 |
60 |
48 |
30 |
Aislante de bobina de porcelana
| COMO tipo de clase |
53-1 |
53-2 |
53-3 |
53-4 |
53-5 |
1617 |
| Fuerza transversal, kN |
9 |
13 |
18 |
20 |
27 |
9,2 |
| Tensión de destello seca de baja frecuencia, kV |
20 |
25 |
25 |
25 |
35 |
20 |
| Baja frecuencia húmeda Tensión de descarga |
Vertical, kV |
8 |
12 |
12 |
12 |
18 |
9 |
| Horizontal, kV |
10 |
15 |
15 |
15 |
25 |
9 |
| Dimensiones, mm |
H |
54 |
76 |
81 |
76 |
105 |
65 |
| D |
57 |
79 |
76 |
105 |
102 |
76 |
| d1 |
44 |
44 |
44 |
73 |
73 |
46 |
| d2 |
17,5 |
17,5 |
17,5 |
17,5 |
17,5 |
17,5 |
| R |
11 |
17,5 |
11 |
16 |
11 |
9 |
| Peso neto, cada uno, aprox., kg |
0,2 |
0,5 |
0,6 |
1,05 |
1,2 |
0,40 |
| Número en paquete estándar |
144 |
60 |
60 |
48 |
48 |
75 |
Preguntas Frecuentes (FAQ)
¿Cuáles son las principales aplicaciones de los aislantes de porcelana?
Se utilizan ampliamente en redes de distribución y transmisión de alta tensión, subestaciones eléctricas y postes de línea para proporcionar aislamiento y soporte estructural a los conductores.
¿Por qué es importante la superficie vidriada en los aislantes cerámicos?
La superficie lisa y vitrificada impide la acumulación de contaminantes como polvo, sales y humedad, facilitando la autolimpieza a través de la lluvia y reduciendo el riesgo de arcos eléctricos.
¿Bajo qué estándares y normas están fabricados estos aisladores?
Todos nuestros aislantes están fabricados rigurosamente de acuerdo con las especificaciones técnicas establecidas por las normas internacionales ANSI e IEC.
¿Qué tipos de pruebas de calidad se aplican a los aislantes?
Se someten a pruebas críticas como ensayos de carga mecánica, pruebas de tensión de descarga a baja frecuencia (tanto en seco como bajo lluvia/humedad) y pruebas de resistencia al impacto.
¿Es posible solicitar aislantes con dimensiones personalizadas?
Sí, ofrecemos soporte para adaptar las especificaciones físicas, distancias de fuga o capacidades de carga de acuerdo con los requerimientos específicos de su proyecto eléctrico.
