¿Por qué algunos aisladores eléctricos tienen varias faldas? La respuesta combina geometría, clima y control de corrientes superficiales. Estas piezas, visibles en aisladores de porcelana, vidrio o polímero, aumentan la distancia de fuga entre el conductor y la estructura conectada a tierra. Así, la electricidad debe recorrer un camino más largo sobre la superficie aislante.
También cumple una función práctica bajo lluvia, polvo, sal marina o contaminación industrial. Las faldas separan parcialmente las gotas y crean zonas protegidas. El agua no forma con tanta facilidad una película continua. Esa película podría facilitar corrientes de fuga, calentamiento local y, en casos severos, un arco eléctrico. En campo, los técnicos observan marcas oscuras, erosión y depósitos blanquecinos. Son señales que merecen atención.
El profesor Ravindra S. Gorur, especialista en aislamiento exterior, ha explicado esta idea: «El rendimiento de un aislador depende de su diseño, del ambiente y de la contaminación superficial». Su afirmación ayuda a entender la pregunta “¿por qué los aisladores eléctricos tienen múltiples cobertizos u ondulaciones?”. No existe una cantidad universal de faldas. Depende de la tensión, la altitud, la humedad y el nivel de contaminación del lugar.
Un diseño con más faldas no siempre es mejor. Puede retener la suciedad si sus espacios son estrechos. También puede complicar la limpieza y la inspección. Por eso, la experiencia de mantenimiento debe acompañar los cálculos eléctricos. Conviene mirar más allá de la forma. Cada ondulación intenta mantener seca y estable una superficie en condiciones cambiantes.
Los aisladores con varias faldas suelen ser aisladores compuestos de suspensión, fabricados con núcleo de fibra de vidrio y cubierta elastomérica. Sus faldas, también llamadas campanas o faldones, aumentan la distancia de fuga entre el conductor y la estructura.
Cada perfil ayuda a desviar el agua de lluvia. También reduce la acumulación de polvo, sal y partículas industriales sobre la superficie aislante. En líneas de media y alta tensión, esta geometría resulta especialmente útil en zonas costeras o contaminadas.
También existen aisladores de poste con varias faldas. Se instalan sobre crucetas y equipos de distribución. Los pasatapas pueden incorporar perfiles similares para separar eléctricamente un conductor que atraviesa una carcasa. No todos ofrecen la misma protección.
La cantidad de faldas no determina por sí sola la calidad del aislador. Importan el material, el diseño, la tensión soportada y las condiciones ambientales. Una inspección debe revisar cortes, endurecimiento, manchas secas y piezas flojas. Los defectos pequeños pueden crecer lentamente.
Conviene observar después de la lluvia. Ahí aparecen fugas, zonas húmedas y depósitos que una revisión superficial puede ignorar. A veces se confunde una falda larga con una mayor capacidad aislante. Es una conclusión incompleta. El mantenimiento también necesita mediciones y criterios técnicos actualizados.
Los aisladores con múltiples faldones incluyen diseños de suspensión, de varilla larga, de poste de estación y de poste de línea. Los rangos representativos muestran la cantidad típica de faldones utilizados en aplicaciones exteriores de media y alta tensión; el número exacto varía según la tensión, la gravedad de la contaminación, la altitud y la distancia de fuga requerida. Los múltiples faldones aumentan la trayectoria de fuga, mejoran el drenaje del agua y ayudan a limitar la corriente de fuga cuando la superficie está mojada o contaminada.
El aislador que presenta varias faldas suele ser un aislador polimérico de suspensión. También existen diseños de porcelana o vidrio con perfiles similares. Su estructura combina un núcleo resistente, normalmente de fibra de vidrio, con una cubierta aislante y varias faldas exteriores.
Cada falda aumenta la distancia de fuga entre el conductor y la torre. Esa distancia dificulta el paso de corrientes superficiales, especialmente con humedad, polvo o sal marina. La superficie inclinada permite que el agua se escurra, en vez de formar una película continua. La cubierta suele fabricarse con materiales hidrofóbicos. Así conserva mejores propiedades durante lluvias y contaminación moderada.
En inspecciones de campo, las faldas deben revisarse con atención. Una grieta, una deformación o acumulación de suciedad puede reducir su eficacia. No basta con contar las faldas. También importa su separación, diámetro y perfil. Las normas técnicas ayudan a verificar estas dimensiones según la tensión y el ambiente. Aún así, ningún diseño elimina por completo el riesgo de descarga. Conviene reconocer esa limitación. En zonas muy contaminadas, puede ser necesario aumentar la longitud de fuga o mejorar el mantenimiento. A veces, una pequeña falla visual anticipa un problema mayor.
El aislador con varias faldas suele ser un aislador polimérico de suspensión, retención o soporte. Cada falda sobresale del núcleo y modifica el recorrido superficial de la corriente. Ese recorrido se llama distancia de fuga .
Las faldas no aumentan mucho la longitud física del aislador. La aumenta sobre su superficie. Entre una falda y otra, el agua encuentra un camino más largo y menos directo. En zonas costeras, industriales o desérticas, esta geometría reduce la probabilidad de arcos superficiales. No siempre funciona igual. La acumulación de polvo puede cerrar algunos espacios.
La norma IEC 60815-1 relaciona la distancia de fuga específica con la contaminación. Sus valores orientativos van de 16 a 31 mm/kV , según la severidad ambiental. El informe técnico CIGRE TB 518 también destaca la influencia de la contaminación, la humedad y el diseño de las faldas. En campo, una falda profunda puede conservar una zona relativamente seca bajo su borde. Es un detalle pequeño, pero importante.
Una medición mal interpretada puede llevar a elegir un aislador insuficiente. También puede provocar un diseño excesivo y costoso. Conviene revisar tensión, altitud, salinidad, lluvia y mantenimiento. La experiencia demuestra algo incómodo: más faldas no garantizan automáticamente un mejor aislamiento. El perfil, el material y la separación entre faldas también cuentan.
El aislador con varias faldas suele ser un aislador polimérico de suspensión o soporte. Su núcleo resistente sostiene la tensión mecánica, mientras que la cubierta aislante incorpora faldillas de distintos diámetros.
Estas faldas aumentan la distancia de fuga entre el conductor y la estructura. La corriente encuentra un recorrido más largo sobre la superficie. Así se reduce el riesgo de descarga cuando hay lluvia, polvo, sal marina o residuos industriales.
La humedad cambia el comportamiento de la superficie. Una cubierta limpia puede repeler parte del agua, pero esa propiedad no debe darse de forma permanente. El polvo húmedo forma caminos conductores. Por eso, durante una inspección, conviene revisar manchas, erosión, grietas y piezas flojas.
La contaminación exige atención constante. Una falda dañada puede concentrar el campo eléctrico y favorecer un arco entre zonas de distinto potencial. El arco deja marcas oscuras y puede deteriorar el material rápidamente. No es solo suciedad.
En trabajos de campo, la distancia de fuga se comprueba junto con el nivel de contaminación local. También se observan vibraciones, viento y acumulación de hielo. A veces se confía demasiado en el diseño. Ese es un error posible.
La selección debe basarse en tensión, ambiente, carga mecánica y criterios técnicos verificables. Un aislador con más faldas no siempre ofrece protección suficiente. La geometría importa, pero la instalación y el mantenimiento también.

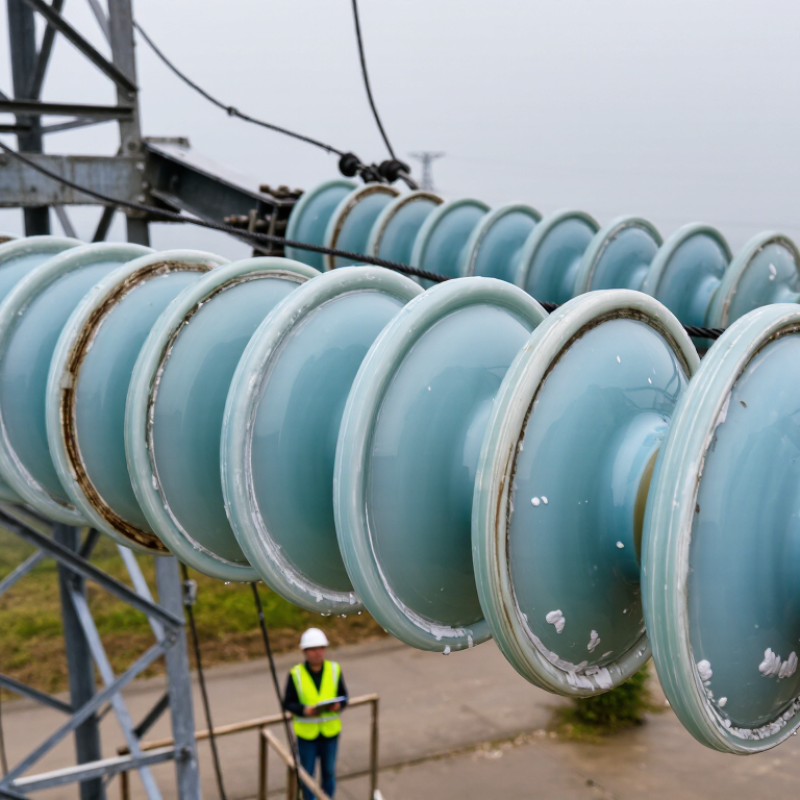

¿Qué tipo de aislador tiene varias faldas y por qué?
Criterios para elegir un aislador con varias faldas
El aislador polimérico de varias faldas incorpora una envolvente aislante con perfiles superpuestos. Estas faldas aumentan la distancia de fuga entre el conductor y la estructura. También dificultan que el agua forme una película continua sobre la superficie. Por eso se utiliza en líneas expuestas a polvo, salinidad, humedad o contaminación industrial.
La debe comenzar con la tensión del sistema y el nivel de contaminación del lugar de selección. La norma IEC 60815 ayuda a relacionar ambos factores con la distancia de fuga necesaria. En zonas costeras, conviene revisar la acumulación de sal y la dirección habitual del viento. En áreas secas, el polvo puede requerir faldones más profundos y mejor separación.
Importa mucha la carga mecánica. El aislador debe soportar viento, vibraciones, hielo y el peso del conductor. También conviene comprobar la resistencia del núcleo, la calidad del sellado y la estabilidad del material frente a la radiación ultravioleta. La hidrofobicidad ayuda, pero no lo resuelve todo. A veces se elige un modelo con demasiadas faldas y se complica la limpieza o la inspección visual. Es un error frecuente. La experiencia en el campo demuestra que un diseño equilibrado suele rendir mejor que una solución exagerada. Antes de instalarlo, deben compararse ensayos, condiciones ambientales y mantenimiento previsto.
| Dimensión | Información objetiva | Guía de selección |
|---|---|---|
| Tipo de aislante | Un aislador con varias faldas se suele denominar aislador de múltiples faldas o aislador de varilla larga con faldas. Las faldas también se conocen como faldas. | Elija un diseño de múltiples cobertizos cuando el aislamiento exterior deba mantener un rendimiento adecuado ante la lluvia, la condensación, el polvo, la sal o la contaminación industrial. |
| Propósito de usar varias faldas | Las múltiples faldas aumentan la distancia de fuga y crean superficies sombreadas y relativamente secas debajo de los cobertizos. Esto reduce la probabilidad de una descarga eléctrica por contaminación a lo largo de la superficie del aislante. | En lugar de seleccionar los cobertizos únicamente por cantidad, utilice perfiles de alcantarillado más eficaces y trayectorias de propagación más largas en lugares con mayor nivel de contaminación. |
| Materiales de construcción comunes | Los materiales principales son porcelana esmaltada, vidrio templado y materiales compuestos de caucho de silicona reforzados con un núcleo de alta resistencia. | Seleccione el material en función de la carga mecánica, la contaminación, el riesgo de vandalismo, las condiciones de transporte, los requisitos de inspección y la exposición a la intemperie a largo plazo. |
| Distancia de deslizamiento | La distancia de fuga es el camino más corto a lo largo de la superficie aislante entre los accesorios conductores. Los valores requeridos dependen de la tensión del sistema, la gravedad de la contaminación, las características del material y las normas aplicables. | Especifique la distancia de fuga requerida en milímetros por kilovoltio utilizando la norma de coordinación de aislamiento aplicable. No utilice únicamente el número de faldones como sustituto. |
| Despeje del aire | La distancia de aire es la distancia más corta a través del aire entre las partes conductoras. Los faldones aumentan la distancia superficial, pero no proporcionan automáticamente la distancia de aire necesaria. | Verifique tanto la distancia de fuga como la altura libre de aire. Un perfil compacto de múltiples naves no puede compensar una altura libre de aire insuficiente. |
| Rendimiento en materia de contaminación | Los depósitos de contaminación se vuelven conductores cuando están húmedos. La sal, el polvo de cemento, el polvo de fertilizantes y la contaminación industrial pueden aumentar la corriente de fuga y provocar arcos eléctricos en seco. | En casos de contaminación severa, considere aumentar la distancia de fuga, utilizar materiales hidrofóbicos, espaciar adecuadamente los cobertizos y verificar el rendimiento de resistencia a la contaminación. |
| Perfil del cobertizo | Entre los parámetros importantes del perfil se incluyen el diámetro del cobertizo, el espaciamiento, la inclinación, la protección de la parte inferior y la relación entre la distancia de fuga protegida y la expuesta. | Prefiera un perfil que favorezca la limpieza natural por la lluvia y limite la acumulación de agua entre cobertizos adyacentes. Más cobertizos no siempre son mejores si la distancia entre ellos es demasiado pequeña. |
| Aplicación de voltaje | Los aisladores multicapa se utilizan en líneas aéreas, subestaciones, equipos de distribución y sistemas de transmisión de alta tensión. El nivel de aislamiento requerido aumenta con la tensión del sistema y la exposición a maniobras o rayos. | Comience con el voltaje más alto del sistema, el nivel de resistencia a impulsos de rayo, el nivel de resistencia a frecuencia industrial y los requisitos de impulsos de conmutación, cuando corresponda. |
| Carga mecánica | El aislante debe soportar cargas específicas de tracción, voladizo, flexión, torsión o compresión, según su instalación y disposición de fijación. | Seleccione la carga mecánica nominal con un margen adecuado para la tensión del conductor, el viento, el hielo, las fuerzas de cortocircuito, las cargas de instalación y los efectos dinámicos. |
| Ventajas de los aislantes compuestos | Los cobertizos de caucho de silicona ofrecen superficies hidrofóbicas y, por lo general, son más ligeros que los de porcelana o vidrio equivalentes. | Considere la construcción con materiales compuestos cuando el bajo peso, la facilidad de instalación y el buen desempeño ambiental sean importantes. Verifique la resistencia al seguimiento, la erosión, la exposición a los rayos UV y las fallas en el sellado. |
| Consideraciones sobre la porcelana y el vidrio | La porcelana tiene una larga trayectoria y una alta resistencia a la compresión. El vidrio templado puede hacer que los daños sean visibles, ya que las unidades defectuosas suelen romperse, aunque los accesorios y la contaminación aún requieren inspección. | Elija materiales cerámicos cuando las prácticas de inspección establecidas, la rigidez y la resistencia a ciertas condiciones ambientales sean prioritarias. |
| Altitud | A gran altitud, la densidad del aire disminuye y la capacidad de aislamiento externo se reduce. El efecto afecta principalmente a las distancias de seguridad y a los espacios de aire. | Aplique la corrección de altitud requerida por la norma correspondiente y verifique que la distancia de seguridad aérea, y no solo la distancia de deslizamiento, siga siendo adecuada. |
| Pruebas y estándares | Los requisitos pertinentes suelen abarcar pruebas de diseño, pruebas de tipo, pruebas rutinarias, resistencia a impulsos, resistencia a frecuencias industriales, resistencia mecánica y rendimiento frente a la contaminación. | Especifique el cumplimiento de las normas IEC aplicables o normas nacionales equivalentes, y exija pruebas de ensayo para el diseño exacto y las características nominales. |
| Requisitos de mantenimiento | La inspección puede incluir la comprobación de contaminación, grietas, erosión, cobertizos rotos o dañados, corrosión de accesorios, herrajes sueltos y evidencia de actividad eléctrica anormal. | En emplazamientos muy contaminados o inaccesibles, dé prioridad a un diseño y un material para el cobertizo que reduzcan la frecuencia de limpieza, manteniendo al mismo tiempo el margen de seguridad necesario. |
| Secuencia de decisiones recomendada | Un proceso de selección adecuado evalúa conjuntamente los requisitos eléctricos, ambientales, mecánicos, dimensionales, de materiales y de mantenimiento. | 1) Identificar los niveles de tensión y aislamiento del sistema; 2) clasificar la contaminación; 3) calcular la distancia de fuga y la distancia de aislamiento; 4) confirmar las cargas mecánicas; 5) seleccionar el material y el perfil; 6) verificar las pruebas, la instalación y las necesidades de mantenimiento. |
Nota: Las dimensiones y clasificaciones finales deben determinarse a partir del diseño del proyecto, los datos ambientales y las normas de coordinación de aislamiento y de producto aplicables.
Es un aislador polimérico con perfiles superpuestos alrededor del núcleo. Puede usarse en suspensión, retención o soporte.
Las faldas alargan el recorrido sobre la superficie del aislador. El agua debe seguir un camino más largo y menos directo.
Reducen la posibilidad de arcos superficiales causados por sal, polvo o humedad. Resultan útiles cerca del mar y en áreas industriales.
No siempre. La acumulación de polvo puede cerrar algunos espacios entre perfiles y crear caminos conductores.
Conviene revisar tensión, altitud, salinidad, lluvia, viento y nivel de contaminación. El polvo desértico también puede cambiar la decisión.
No necesariamente. El perfil, el material y la separación entre faldas también influyen. La teoría no basta.
Una falda profunda puede conservar una zona relativamente seca bajo su borde. Ese pequeño espacio ayuda durante la humedad o la lluvia.
Debe soportar viento, vibraciones, hielo y el peso del conductor. También es necesario comprobar la resistencia del núcleo y el sellado.
Ayuda a impedir que el agua forme una película continua. Sin embargo, no compensa un diseño inadecuado o un mantenimiento deficiente.
Puede elegirse un aislador insuficiente o demasiado grande. El primer caso compromete el aislamiento; el segundo aumenta costes y dificulta la limpieza.
Los aisladores con varias faldas, también llamados acanalados o de perfil profundo, están diseñados para trabajar en líneas eléctricas expuestas a humedad, polvo, salinidad y otros contaminantes. Sus faldas son extensiones superpuestas que rodean el cuerpo de forma aislante y ayudan a mantener seca la superficie principal. Así se evita que el agua forme una película continua capaz de facilitar corrientes de fuga o descargas no deseadas. La pregunta “por qué los aisladores eléctricos tienen múltiples cobertizos u ondulaciones” se responde principalmente por la necesidad de mejorar el aislamiento en condiciones ambientales difíciles.
Además, las faldas aumentan la distancia de fuga, es decir, el recorrido que debe seguir una corriente sobre la superficie del aislador entre sus extremos. Cuantas más faldas y separaciones adecuadas tenga, mayor será esta distancia y mejor será la protección frente a la humedad, la contaminación y el arco eléctrico. Para elegir un aislador de este tipo deben considerarse la tensión de servicio, el nivel de contaminación, la exposición climática, la resistencia mecánica, el material y los requisitos de mantenimiento.
