¿Cómo almacenar aisladores de porcelana antes de instalarlos?

Tiempo：2026-10-25 Autor：
0%

Table of Contents

Antes de instalar un aislador de porcelana, su almacenamiento merece la misma atención que su transporte. IEC 60168 e IEC 62217 destacan la importancia de conservar superficies limpias, secas y sin daños mecánicos. Los informes técnicos de EPRI también relacionan la contaminación superficial y la humedad con pérdidas de desempeño en equipos de alta tensión. No es un detalle menor.

El ingeniero de alta tensión HM Ryan señala: “La confiabilidad del aislamiento comienza antes de la puesta en servicio”. Esta idea resume una práctica esencial: almacenar cada pieza sobre soportes acolchados, nunca directamente sobre el suelo. El embalaje debe permanecer cerrado, ventilado y protegido de lluvia, salpicaduras, polvo y cambios térmicos bruscos. Una lona impermeable puede ayudar, pero no debe atrapar condensación. Ese error ocurre más de lo que parece.

Para entender cómo almacenar adecuadamente los aisladores de porcelana antes de su instalación, conviene revisar cada unidad al recibirla. Busque grietas finas, desconchados, manchas húmedas y herrajes deformados. Registre fotografías, fecha y condiciones del almacén. Mantenga los aisladores separados de aceites, productos químicos y tránsito de carretillas. La porcelana soporta mucho, pero un golpe lateral puede pasar inadvertido. A veces se confía demasiado en el embalaje original. Conviene cuestionarlo. Si aparece humedad interna o daño visible, el aislador debe quedar identificado y aislado para una evaluación técnica, según las instrucciones del fabricante y los procedimientos aplicables.

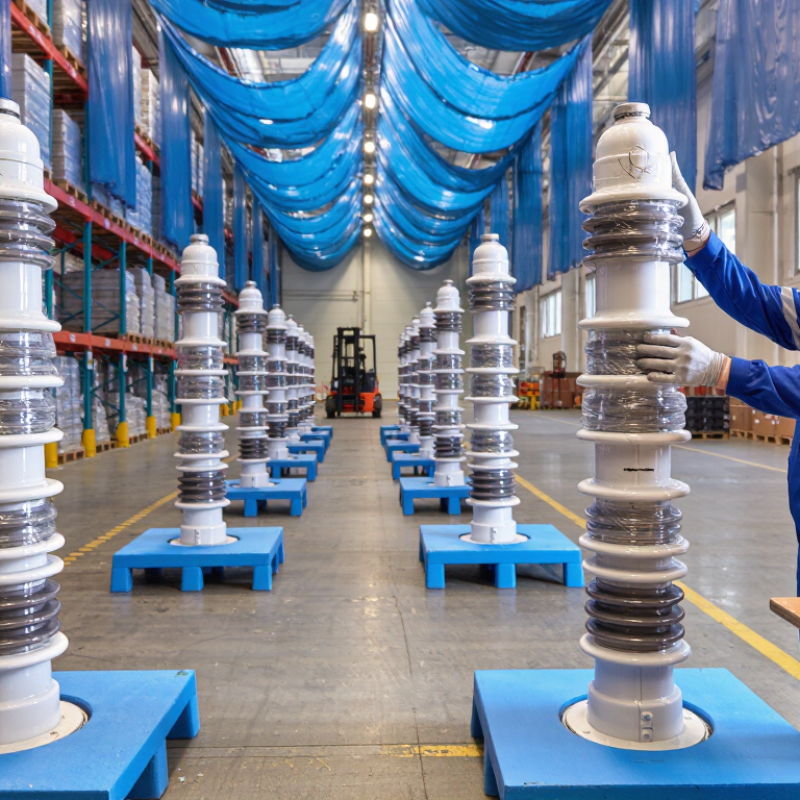

¿Cómo almacenar aisladores de porcelana antes de instalarlos?
Table of Contents [Hide]
1 Clasifica los aisladores según tipo, tensión nominal y norma IEC aplicable
2 Prepare un almacén cubierto, ventilado y con humedad relativa menor al 65 %.
3 Mantén entre 5 y 40 °C, lejos de productos químicos, polvo, golpes y luz solar directa.
4 Conserva el embalaje original y evita apilar piezas de porcelana sin separadores.
5 Inspecciona cada 30 días: grietas, desconchados, corrosión, humedad y suciedad.

Clasifica los aisladores según tipo, tensión nominal y norma IEC aplicable

Antes de instalar aisladores de porcelana, clasifícalos por tipo, tensión nominal y norma IEC aplicable. La identificación manda. Separa los modelos de suspensión, amarre, soporte, pasamuros y tipo poste. Cada grupo necesita un espacio propio, con etiquetas legibles y fotografías del embalaje original. Evite mezclar piezas parecidas; una pequeña diferencia puede alterar el montaje.

Registre la tensión nominal indicada en la placa o ficha técnica. Divida el material por baja, media y alta tensión, sin sustituir los valores exactos del proyecto. Comprueba también la norma correspondiente: IEC 60383 para aisladores de líneas aéreas, IEC 60168 para aisladores de soporte y IEC 60433 para aisladores de columna larga, cuando proceda. La documentación del fabricante y las especificaciones de la instalación deben confirmar la clasificación.

Guárdalos bajo techo, sobre palés nivelados y lejos de agua, polvo, golpes y cambios térmicos bruscos. Coloque separadores blandos entre piezas. No apiles más unidades de las permitidas en la ficha técnica. Revise grietas, desconchados, humedad interna y herrajes flojos al recibirlos y antes de moverlos. A veces se confía demasiado en una etiqueta; conviene verificarla con el plano eléctrico. Si una pieza no coincide, déjala aislada y solicita una revisión técnica. Una clasificación incompleta puede parecer suficiente. No siempre lo es.

Cómo almacenar los aisladores de porcelana antes de su instalación

Clasifique cada elemento por tipo de aislador, tensión nominal del sistema y norma IEC aplicable antes de almacenarlo. La tabla muestra las clases de tensión IEC representativas que se utilizan habitualmente en aplicaciones con aisladores de porcelana.

Instrucciones de almacenamiento: Mantenga los aislantes en un lugar seco, cubierto y bien ventilado; guárdelos sobre soportes estables; evite el contacto directo con la tierra, el agua estancada y los productos químicos; conserve el embalaje protector original siempre que sea posible; e inspeccione la porcelana, las juntas de cemento, los accesorios y el acristalamiento antes de la instalación.

Prepare un almacén cubierto, ventilado y con humedad relativa menor al 65 %.

Los aisladores de porcelana deben permanecer en un almacén cubierto, ventilado y limpio, con humedad relativa inferior al 65 % . Esta condición reduce la condensación sobre la porcelana y las piezas metálicas. El Manual ASHRAE HVAC Applications recomienda controlar la humedad para limitar la condensación y deterioro en espacios técnicos. No es un detalle menor.

Coloque cada unidad sobre palos secos , nunca directamente sobre el hormigón. Mantenga separación entre cajas y paredes para permitir la circulación de aire. Use un registrador de temperatura y humedad, situado cerca de los aisladores, no junto a una puerta. Revisar sus lecturas semanalmente.

Una lectura aislada puede engañar. La porcelana debe conservarse sin golpes, inclinaciones ni contacto con herramientas.

La norma IEC 60068-2-78 utiliza ambientes de ensayo con hasta 93 % de humedad relativa para evaluar resistencia al calor húmedo. Ese valor demuestra la severidad de la humedad, pero no convierte al aislador en un producto inmune. El límite del 65 % funciona como control preventivo, no como garantía absoluta.

Evite cubrir piezas húmedas con plástico cerrado; El vapor puede quedar atrapado. En la práctica, algunos almacenes cumplen el promedio mensual y olvidan los picos nocturnos. Conviene registrar ambos.

Antes de instalar, inspeccione grietas, manchas, polvo adherido y herrajes oxidados . Si aparece condensación, detenga la instalación y permita un secado gradual, sin aplicar calor directo.

Mantén entre 5 y 40 °C, lejos de productos químicos, polvo, golpes y luz solar directa.

¿Cómo aislar los contenedores de porcelana antes de instalarlos?

Los aisladores de porcelana deben permanecer entre 5 y 40 °C , según las condiciones recomendadas para conservar sus propiedades físicas. La IEC 60383-1 exige verificar su integridad mediante ensayos eléctricos y mecánicos antes del servicio. Sin embargo, esos ensayos no sustituyen un almacenamiento cuidadoso. Una caja intacta no demuestra que el aislador esté sano.

Guárdalos bajo techo, sobre palés estables y sin contacto directo con el suelo. Evita productos químicos, polvo, golpes y luz solar directa. La radiación y los cambios térmicos pueden deteriorar embalajes, juntas o accesorios metálicos. Los informes técnicos de CIGRE sobre gestión de activos señalan que la inspección previa reduce los fallos evitables durante la puesta en servicio. Conviene registrar temperatura, fecha de recepción y cualquier daño visible. A veces se omite. Es un error pequeño, pero costoso.

Consejos:

Separa las piezas por modelo y lote. No apiles más cajas de lo indicado por el fabricante. Mantenga los protectores colocados hasta la instalación. Antes de mover cada unidad, revise las grietas, desconchados y manchas extrañas. Si una pieza recibió un golpe, aíslala y solicita una evaluación técnica. La porcelana puede parecer perfecta. No siempre lo está.

Conserva el embalaje original y evita apilar piezas de porcelana sin separadores.

Los aisladores de porcelana deben permanecer en su embalaje original hasta el momento de instalarlos. Ese envase protege las piezas contra golpes, polvo y cambios bruscos de humedad. Coloque las cajas sobre una superficie firme, seca y elevada del suelo. Un pálido estable ayuda a evitar deformaciones y salpicaduras.

No apiles piezas de porcelana sin separadores. El peso puede concentrarse en los bordes y causar grietas difíciles de detectar. Utilice separadores rígidos, limpios y compatibles con la forma del aislador. Evite apoyar el metal directamente sobre la porcelana. También conviene mantener una distancia prudente de zonas de tránsito, herramientas y materiales pesados. Poco espacio, mucho riesgo.

Antes de almacenar, revise que el embalaje no tenga humedad, perforaciones o señales de aplastamiento. Si aparece algún daño, documente la condición y separe la caja para una inspección técnica. No retire las protecciones internas solo para revisar rápidamente; pueden perderse o colocarse mal. En revisión de obra, este descubierto ocurre más de lo esperado. La temperatura debe ser estable y el lugar, ventilado, sin condensación. Si el almacenamiento se prolonga, conviene establecer inspecciones periódicas y registrar fechas, movimientos y condiciones visibles. La porcelana parece resistente, pero un impacto pequeño puede comprometer su funcionamiento durante el servicio.

Inspecciona cada 30 días: grietas, desconchados, corrosión, humedad y suciedad.

Antes de instalar aisladores de porcelana, el almacén debe tratarse como una zona técnica, no como un simple depósito. Durante una inspección mensual, revise cada unidad con luz lateral y guantes limpios. Busque grietas finas, desconchados en los faldones, corrosión en herrajes, humedad atrapada y suciedad adherida. Las marcas blancas no siempre son polvo. Pueden ocultar una fisura o depósitos salinos. Registre lote, fecha, ubicación y fotografías comparables. Revisar cada 30 días ayuda a detectar cambios antes de mover la pieza. Es útil, aunque no reemplaza el criterio técnico.

La merece humedad atención constante. IEC 60068-2-78 utiliza 40 °C y 93 % de humedad relativa en ensayos de calor húmedo. No es una condición de almacenamiento, pero muestra el estrés que conviene evitar. Mantenga las cajas elevadas del suelo, ventiladas y sin condensación. ISO 9223 clasifica la corrosividad atmosférica en seis categorías, desde C1 hasta CX. Por eso, una bodega costera exige más vigilancia. Las guías técnicas de CIGRE relacionan contaminación y humedad superficial con menor margen frente al contorneo. No instale una pieza sucia porque “parece intacta”. Retire el polvo con un método aprobado, sin golpes ni abrasivos. A veces se omite revisar la cara inferior. Es un error frecuente. Si aparece una grieta, un borde desprendido o corrosión profunda, aísle la unidad y solicite evaluación técnica. No todo defecto visible exige una descarga automática, pero decidalo sin mediciones sería poco confiable.

¿Cómo almacenar los aisladores de porcelana antes de la instalación? — Inspeccione cada 30 días: grietas, astillas, corrosión, humedad y suciedad.

Lista de verificación para el almacenamiento e inspección previos a la instalación de aisladores de porcelana

Área de inspección Condiciones de almacenamiento recomendadas Método de inspección Criterios de aceptación Frecuencia Medidas a tomar en caso de insatisfacción Estado
Ubicación de almacenamiento Zona cubierta, seca y bien ventilada, protegida de la lluvia, el agua estancada, los productos químicos y el polvo de la construcción. Inspeccione visualmente la zona de almacenamiento y compruebe si hay acumulación de agua o exposición a productos químicos. La zona permanece seca, limpia y libre de vapores corrosivos y de la exposición directa a la intemperie. Cada 30 días Traslade los aisladores a una zona cubierta adecuada y elimine la fuente de contaminación. Aceptable
Apoyo y posicionamiento Mantenga las unidades sobre soportes estables o paletas, separadas del suelo y dispuestas de acuerdo con las instrucciones de manipulación aplicables. Compruebe que no haya apilamiento inestable, carga puntual, marcas de impacto ni contacto entre las unidades. No se permite balancear el aparato, ejercer una presión de apilamiento excesiva ni realizar contactos que puedan dañar la porcelana o los accesorios. Cada 30 días Colóquelos con cuidado utilizando métodos de elevación adecuados. No arrastre ni deje caer los aisladores. Aceptable
Grietas Las superficies de porcelana deben permanecer intactas y protegidas de impactos durante el almacenamiento. Limpie la superficie si es necesario e inspecciónela con buena iluminación. Examine visualmente con atención la carrocería, los cobertizos y las zonas cementadas. No se observan grietas visibles, fisuras finas, costuras abiertas ni marcas de impacto sospechosas. Cada 30 días Aísle la unidad afectada y solicite una evaluación técnica antes de la instalación. No instale un aislante agrietado. Sin defectos
Desconchones y bordes rotos Proteja los cobertizos, faldones, costillas, llantas y superficies de montaje del contacto con objetos duros. Inspeccione todos los bordes expuestos y compare la unidad con su estado aprobado o con los registros de inspección. Sin astillas, piezas rotas, bordes dañados ni fragmentos de porcelana faltantes. Cada 30 días Deje la unidad a un lado para su evaluación. No repare ni pinte la porcelana dañada a menos que un procedimiento aprobado lo permita. Sin defectos
Accesorios y herrajes metálicos Mantenga las piezas metálicas secas y alejadas del contacto con materiales corrosivos. Conserve el embalaje protector, si lo hubiera. Inspeccione los pasadores, tapas, bridas, abrazaderas, pernos y otras partes metálicas expuestas para detectar óxido o daños en el revestimiento. Sin corrosión activa, picaduras profundas, piezas sueltas ni revestimiento protector dañado. Cada 30 días Aísle la unidad y solicite una evaluación de ingeniería o de calidad. Reemplace el hardware cuando lo requiera el procedimiento aprobado. Sin defectos
Humedad y condensación Almacenar por encima del nivel del suelo en un lugar con buena ventilación. Evitar cambios bruscos de temperatura que puedan provocar condensación. Compruebe que no haya agua, condensación o humedad en el embalaje, las superficies de contacto, los soportes de almacenamiento y los herrajes metálicos. No debe haber agua estancada, humedad persistente, manchas de agua ni humedad atrapada dentro del embalaje. Cada 30 días Seque la zona y las superficies externas utilizando un método aprobado. Investigue la condensación recurrente antes de continuar el almacenamiento. Seco
Suciedad y material extraño Mantenga la porcelana cubierta para protegerla del polvo, permitiendo la ventilación y evitando la acumulación de humedad. Inspeccione los cobertizos, las ranuras, las superficies de montaje y los accesorios para detectar polvo, barro, aceite o residuos de construcción. Las superficies están lo suficientemente limpias para una inspección segura y una posterior instalación; no hay presencia de aceite ni contaminación conductora. Cada 30 días Limpiar con un paño compatible que no suelte pelusa o con un método de limpieza aprobado. No utilizar herramientas abrasivas ni disolventes no autorizados. Limpio
Embalaje e identificación Mantenga el embalaje protector y las etiquetas de identificación en lugares donde no creen trampas de humedad ni oculten daños. Verifique el estado del embalaje, la identificación, la cantidad y los registros de trazabilidad. El embalaje está intacto, las unidades son identificables y los registros de almacenamiento coinciden con el inventario físico. Cada 30 días Sustituya el embalaje dañado y actualice el registro de inspección antes de que la unidad sea entregada para su instalación. Verificado
Preparación para el manejo Utilice puntos de contacto limpios y acolchados, así como equipos de elevación adecuados al mover los aisladores. Confirme que los accesorios de elevación, los soportes y las instrucciones de manejo están disponibles y son adecuados para la unidad. No se observaron indicios de impacto previo, levantamiento inadecuado o carga sin soporte. Antes de cada movimiento Suspenda la manipulación hasta que disponga del equipo adecuado y de un método seguro. Listo

Solo se autorizará la instalación de un aislante una vez que la inspección previa a la instalación confirme que la porcelana, los accesorios, la limpieza, el secado y la identificación cumplen con los requisitos del proyecto. Siga siempre las instrucciones del fabricante y los procedimientos de manipulación aprobados.

FAQS

¿Cómo se clasifican los aisladores de porcelana?

Sepáralos por tipo: suspensión, amarre, soporte, pasamuros y poste. Cada grupo necesita un espacio propio. Usa etiquetas legibles y fotografías del embalaje original. No mezcles piezas parecidas.

¿Qué información eléctrica debe registrarse?

Anota la tensión nominal indicada en la placa o ficha técnica. Organiza el material por baja, media y alta tensión. Conserva siempre los valores exactos del proyecto. Una aproximación puede causar errores.

¿Qué normas IEC pueden aplicarse?

La IEC 60383 corresponde a aisladores de líneas aéreas. La IEC 60168 se relaciona con aisladores de soporte. La IEC 60433 puede aplicarse a aisladores de columna larga. Confirma cada caso con la documentación técnica.

¿Cómo debe ser el almacén?

Debe estar cubierto, ventilado, limpio y protegido de golpes. Mantén la humedad relativa por debajo del 65 %. Usa palés o soportes secos. Nunca coloques las piezas directamente sobre hormigón.

¿Cómo se controla la humedad del almacén?

Coloca un registrador de temperatura y humedad cerca de los aisladores. No lo instales junto a una puerta. Revisa las lecturas semanalmente. Observa también los picos nocturnos. El promedio mensual puede engañar.

¿Cómo deben colocarse las cajas y piezas?

Mantén separación entre cajas y paredes para facilitar la circulación del aire. Usa separadores blandos entre piezas. No apiles más unidades de las permitidas. La ficha técnica debe decidir la altura máxima.

¿Qué debe revisarse al recibir los aisladores?

Busca grietas, desconchados, manchas, humedad interna y herrajes flojos. Repite la inspección antes de moverlos. Comprueba las etiquetas contra el plano eléctrico. A veces confiamos demasiado en una etiqueta.

¿Qué hacer si aparece humedad o una pieza no coincide?

Aísla la pieza que no corresponda y solicita una revisión técnica. Si aparece condensación, detén la instalación. Permite un secado gradual, sin aplicar calor directo. No cubras piezas húmedas con plástico cerrado. El vapor puede quedar atrapado.

Conclusion

Para garantizar cómo almacenar adecuadamente los aisladores de porcelana antes de su instalación, es importante clasificarlos previamente según su tipo, tensión nominal y norma IEC aplicable. Deben conservarse en un almacén cubierto, limpio y bien ventilado, con una humedad relativa inferior al 65 % y una temperatura estable entre 5 y 40 °C. El espacio debe estar alejado de productos químicos, polvo excesivo, golpes y luz solar directa.

Los aisladores deben permanecer dentro de su embalaje original y colocarse cuidadosamente, evitando que se apilen piezas de porcelana sin separadores que puedan provocar presión o daños. Además, se recomienda realizar una inspección cada 30 días para detectar grietas, desconchados, signos de corrosión, humedad o suciedad. Cualquier anomalía debe registrarse y evaluarse antes de proceder con la instalación.
